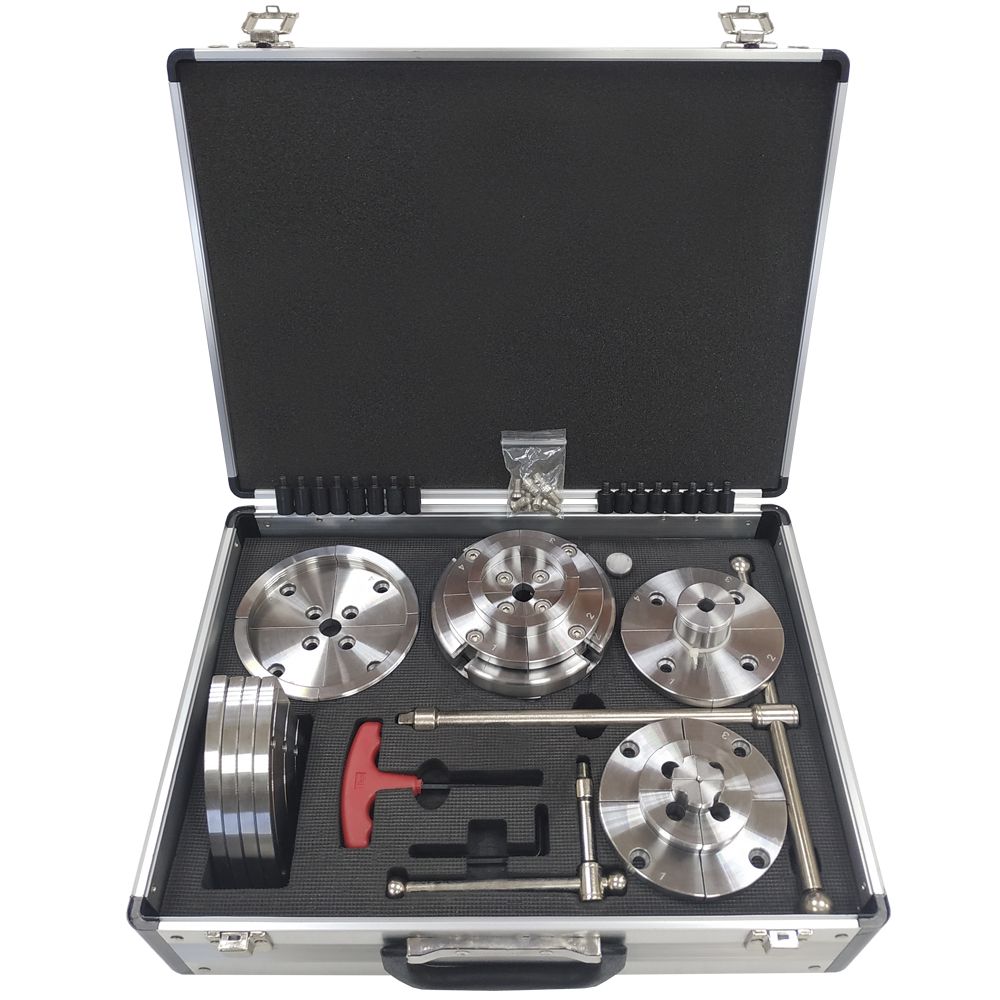

Четырехкулачковый патрон BELMASH LC115A предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки M33*3,5.
Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.
Характеристики наборных кулачков:
Комплект кулачков – для чистовой обработки (установлен на патрон)
Диаметр зажимаемой заготовки, мм: 50?76
Диаметр разжимаемой заготовки, мм: 65?91
Масса патрона с базовыми кулачками - 3,1 кг
Комплект кулачков – для черновой обработки
Диаметр зажимаемой заготовки, мм: 95?120
Диаметр разжимаемой заготовки, мм: 111?136
Комплект кулачков – для черновой обработки на разжим и чистовой на зажим
Диаметр зажимаемой заготовки, мм: 10?41 (чистовая обработка)
Диаметр разжимаемой заготовки, мм: 32?65 (черновая обработка)
Комплект кулачков – для черновой обработки (двухуровневый)
Диаметр зажимаемой заготовки, мм: 2?35
Диаметр разжимаемой заготовки, мм:
56?88 (большой)
26?57 (малый)
Планшайба раздвижная
Диаметр зажимаемой заготовки, мм:
46?78 (положение 1)
85?117 (положение 2)
125?152 (положение 3)
162?194 (положение 4)
Диаметр разжимаемой заготовки, мм:
67?99 (положение 1)
106?133 (положение 2)
145?177 (положение 3)
183?216 (положение 4)
