Описание
Основные особенности:

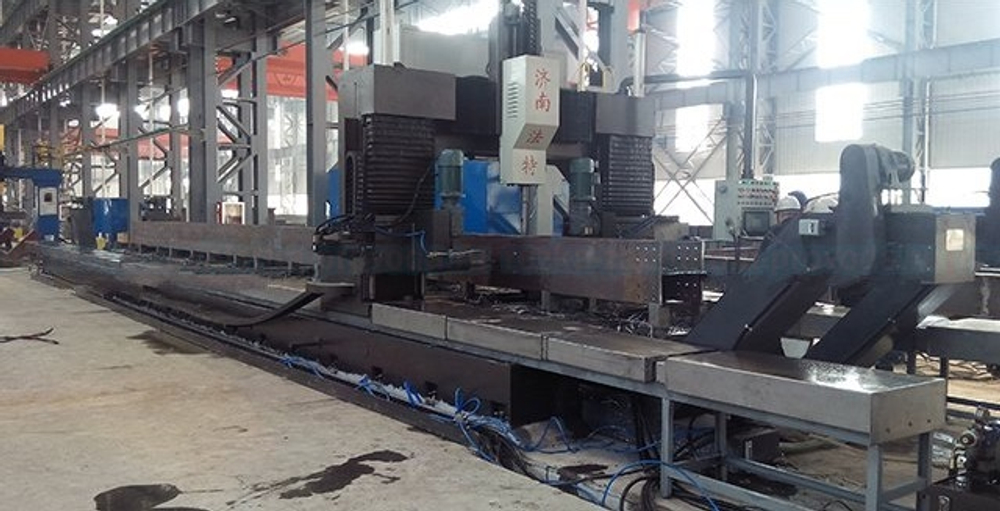

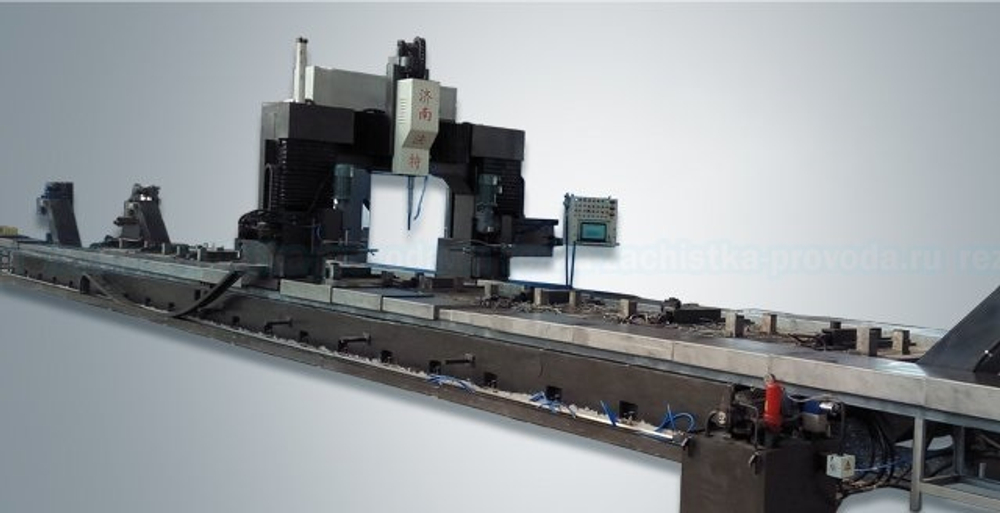

- Сверлильный станок для стальных конструкций в основном состоит из станины, рамы, буровой булавки, части силовой головки, электрической системы управления, гидравлической системы,системы охлаждения, систем обнаружения.
- Скользящий столик оснащен пневматическим средством обнаружения для определения положения двутавровой балки, используемым для определения функции компенсации погрешностей для корректировки формы и ошибок зажима заготовки, чтобы автоматически корректировать положение сверления.
- Нижняя часть машины с плоским цепным конвейером, оснащенным водяным насосом охлаждающей жидкости
- Процесс фрезерования, скорость подачи фрезерования может варьироваться в зависимости от автоматической регулировки позиции обработки, значительно улучшая производительность,скорость обработки и защитить инструмент.
- Станок для обработки стальной двутавровой балки принимает международную известную марку, которая может быть скомпилирована с программным контроллером, инвертором, сенсорным экраном и другими компонентами.

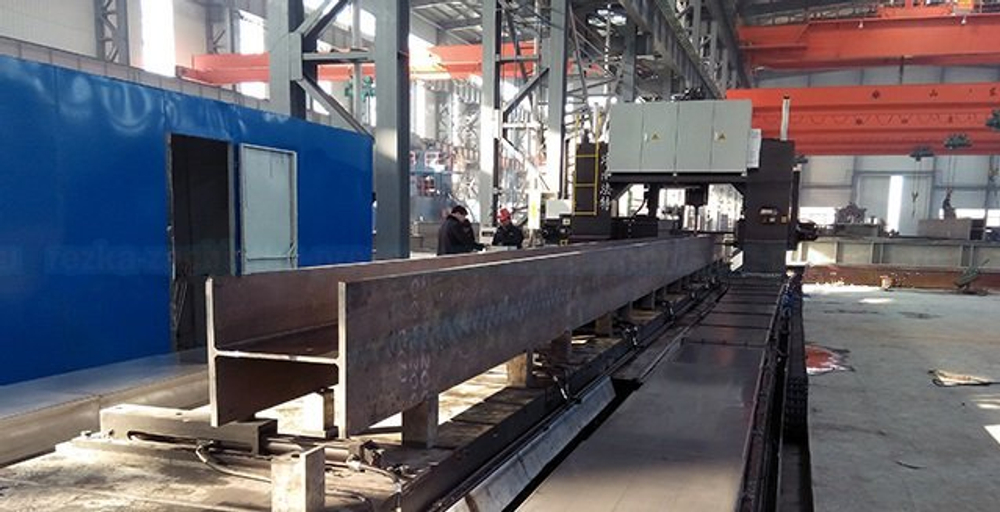

- Эта машина является автоматической производственной линией, канал подачи, узел, материал, из которого состоят канальные устройства, такие как автоматические производственные линии, могут автоматически и непрерывно выполнять один и тот же тип фрезерования на двутавровой балке.
Технические характеристики:
| Модель | Ед.изм. | SWZ700-3 | SWZ100-3 | SWZ1200-3 |
| Максимальный ширина и высота двутавроврй балки | мм | 700 x 400 | 1000 x 500 | 1200 x 600 |
| Минимальный ширина и высота двутавроврй балки | мм | 150 x 100 | 150 x 120 | 180 x 150 |
| Автоматическая длина подачи | мм | 3000 - 12000 | 3000 - 14000 | 3000 - 14000 |
| Толщина стенки | мм | ≤ 40 | ≤ 50 | ≤ 60 |
| Максимальный вес | кг | 4000 | 8000 | 15000 |
| Кол-во. буровых шпинделей | шт | 3 | 3 | 3 |
| Диапозон вращения шпинделя | об/мин | 100 - 700 | 100 - 700 | 100 - 700 |
| Скорость подачи | мм/мин | 20 - 200 | 20 - 200 | 20 - 200 |
| Ход подачи верхнего шпинделя | мм | 220 | 320 | 330 |
| Ход подачи левого шпинделя | мм | 220 | 220 | 220 |
| Ход подачи правого шпинделя | мм | 220 | 850 | 1100 |
| Максимальный диаметр сверления | мм | Φ40 | Φ40 | Φ40 |
Верхний поперечный шпиндель | мм | 40 - 660 | 40 - 960 | 40 - 1160 |
| Левый и правый вертикальный шпиндель (вверх и вниз) диапазон движения | мм | 30 - 370 | 30 - 470 | 30 - 570 |
| Тип зажима | Морзе | 4 | 4 | 4 |
| Допуск на диаметр отверстия в группе отверстий | мм | ±0.5 | ±0.5 | ±0.5 |
| Допуск на диаметр отверстия между группой отверстий | мм | ±0.75 | ±0.75 | ±0.75 |
| Давление сжатого воздуха | мм | 0.4 - 0.6 | 0.4 - 0.6 | 0.4 - 0.6 |
| Охлаждение | мм | воздушное | ||
| Ход движения зажима вверх и вниз | мм | 220 | 260 | 310 |
| Ход движения зажима вперёд | мм | 13500 | 15500 | 15500 |
| Мощность серводвигателя | кВт | около 4 | около 5 | около 6 |
| Размер подводящего канала | мм | 15000x1250x1530 | 17000x1600x1630 | 17000x1800x1730 |
| Длина канала выгрузки | мм | 12000 | 14000 | 14000 |
| Суммарная мощность | кВт | около 28 | около 30 | около 31 |
| Размеры | мм | 29000x4220x3120 | 33000x4000x3000 | 33000x4400x3100 |
