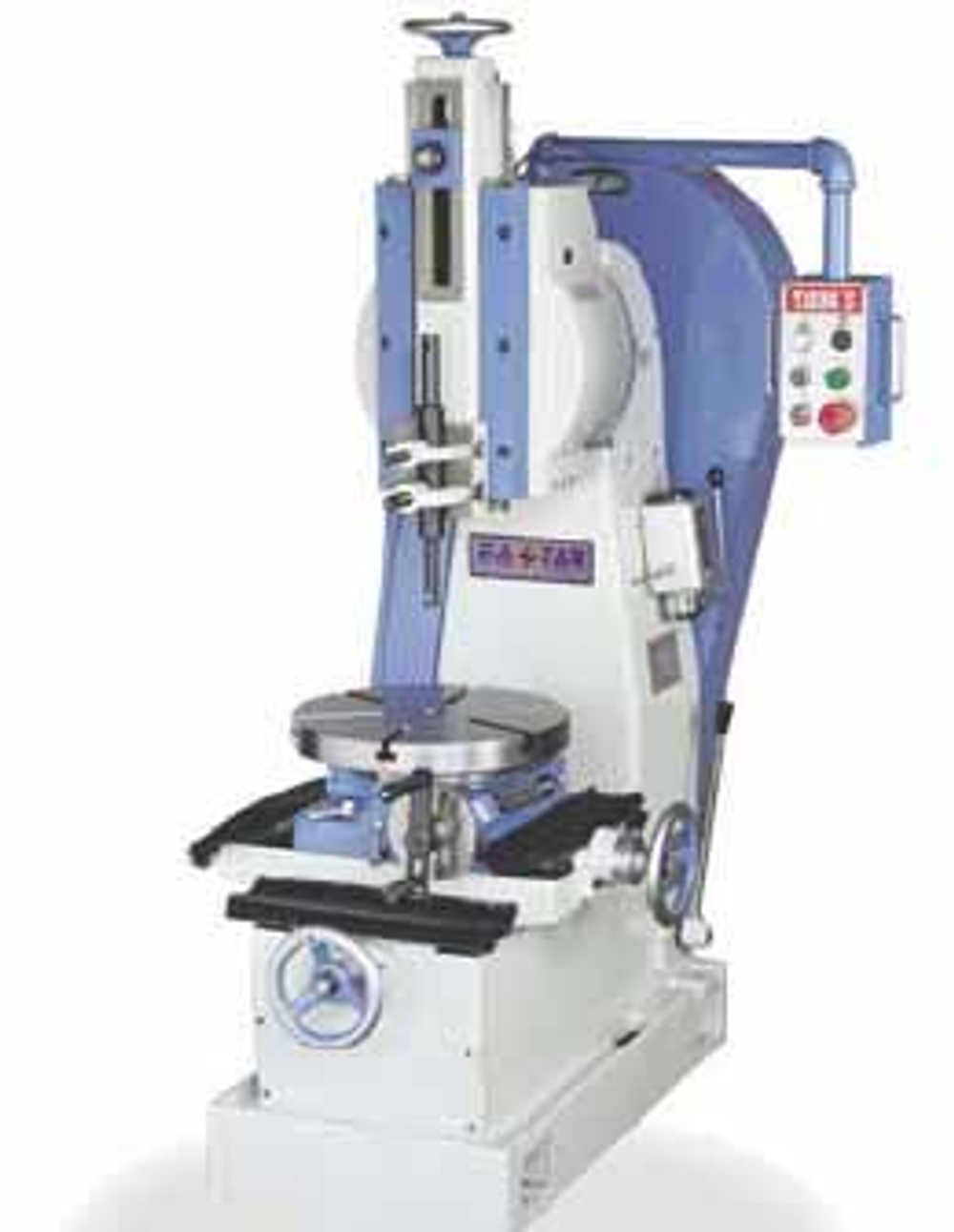

Станки предназначены для обработки внутренних фасонных контуров в единичном и мелкосерийном производстве, а также наклонных поверхностей с поворотом рамы до 30 градусов в обоих направлениях.
| 1. Механический привод главного движения долбяка.
2. Повышенная геометрическая точность.
3. Направляющие ползуна закалены и отшлифованы.
4. Отсутствие вибраций на станке.
5. Повышенная износостойкость.
6. Поворот рамы в обоих направлениях, гр. ±30°.
7. Встроенная система смазки для предотвращения износа.
|
Кинематическая схема станков моделей TS-200/300/350-K.
Главное движение- возвратно-поступательное перемещение долбяка с резцом
Передается от электродвигателя через клиноременную передачу со шкивами на маховик, и через коробку скоростей на кулисное колесо. За один оборот кулисного колеса через вращающуюся кулису долбяк совершает один двойной ход.
Движение подач стола - продольное, поперечное и круговое осуществляется вручную
путем вращения маховиков с лимбами и делительным диском.
