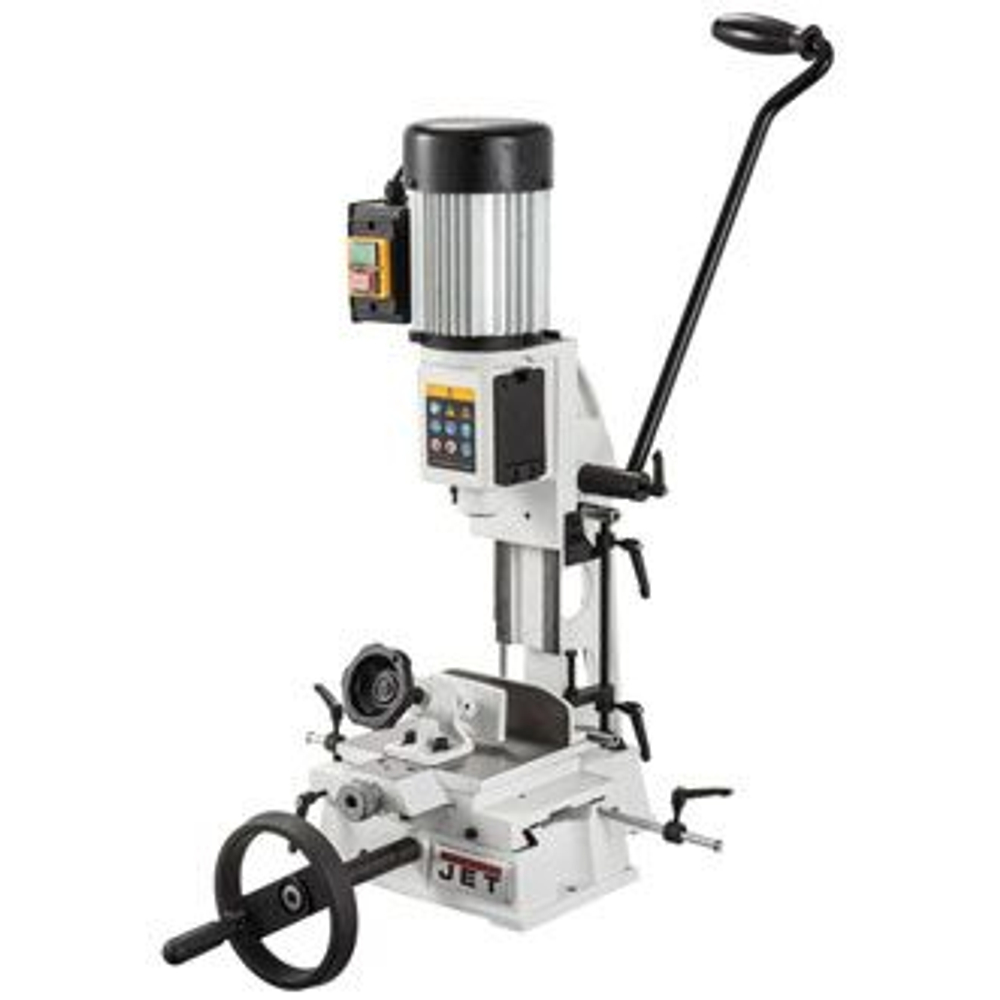

JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.
Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе.
Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.
Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях.
ОСОБЕННОСТИ:
- Реечный механизм подачи с газовым упором
- Механизм быстрой регулировки высоты рычага подачи резца
- Регулируемый упор глубины фрезерования
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Координатный рабочий стол
- Регулируемые ограничители хода по продольной оси
- Рабочий стол из чугунного литья
- Кронштейн для принадлежностей
Комплект поставки:
- Сверлильный патрон и зажимной ключ
- Втулка для установки резца с хвостовиком ?’’
