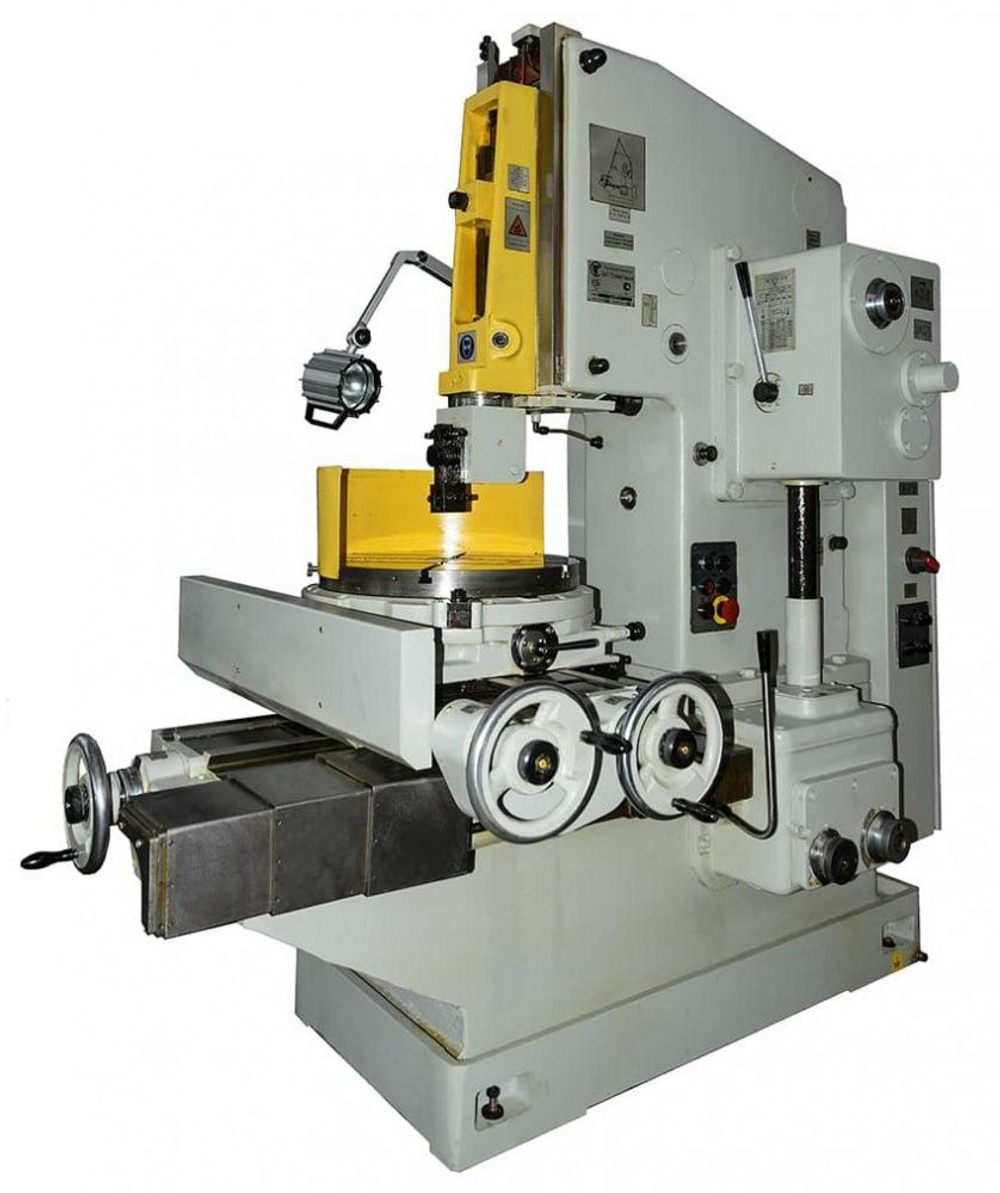

Долбежный станок СГМ ГД200-01

Долбёжный станок по металлу предназначен для наружного и внутреннего долбления плоских и фасонных поверхностей, вырезов и канавок в условиях единичного и мелкосерийного производства. Долбежные станки работают в единичном, мелкосерийном, крупносерийном производствах. Предназначены для изготовления различных профилей на цилиндрических поверхностях и в отверстиях.

Конструкция станка

Предельная высота устанавливаемой заготовки при наружном долблении - 300мм, при внутреннем долблении - 100мм. Длина хода долбяка устанавливается вращением вала кривошипной рукоятки, надетой на квадрат. Резцовая головка оснащена поворотным устройством на 90 градусов в обе стороны. На долбежном станке возможно обработать поверхность по наклонной плоскости под углом до 5° установкой рамы долбяка. Стол долбежного станка имеет три вида перемещений: продольное, поперечное и круговое. Все три движения стола имеют по 12 подач и ускоренное перемещение. На столе крепится быстросъемное ограждение между оператором и обрабатываемой деталью, которое предназначено для защиты оператора от отлетающей стружки. Закрепление заготовок на столе станка производится с помощью специальных приспособлений либо обычного токарного патрона, который с помощью специальной втулки устанавливается на центр стола.

Станок гд-200 укомплектован поворотной резцовой головкой для долбления под углом до 90 градусов в обе стороны. Конструкцией станка ГД 200 (ГД200-01) предусмотрено устройство наклона салазок долбяка на угол до 5 градусов к вертикальной плоскости, которое применяется для изготовления шпоночных пазов в конических отверстиях. Так же на станке имеется механизм, позволяющий настраивать величину хода долбяка на определенную глубину обработки детали с функцией автоматического отключения станка в конце обработки.

Габаритные размеры рабочего пространства станка долбежного станка ГД200

Габаритные размеры рабочего пространства станка долбежного станка гд200

ГД200 Посадочные и присоединительные базы долбежного станка

Рабочий стол долбежного станка гд200

Резцовая головка долбежного станка гд200

Резцедержка долбежного станка гд200

ГД200 Расположение составных частей долбежного станка

Расположение составных частей долбежного станка ГД200

Расположение составных частей станка ГД200. Смотреть в увеличенном масштабе

Спецификация основных узлов долбежного станка ГД200

1. Станина - ГД200.10.00.000
2. Стол - ГД200.20.00.000
3. Коробка скоростей - ГД200.30.00.000
4. Коробка подач - ГД200.40.00.000
5. Привод - ГД200.50.00. 000
6. Долбяк - ГД200.60.00.000
7. Механизм кулисный - ГД200.61.00.000
8. Смазка - ГД200.71.00.000
9. Электрооборудование - ГД200-01.80.00.000
10. Электрошкаф - ГД200-01.81.00. 000

ГД200 Расположение органов управления долбежным станком

Расположение органов управления долбежным станком ГД200

Перечень органов управления долбежным станком ГД200

1. Гайка зажима долбяка при перестановке
2. Квадрат для изменения положения долбяка
3. Рукоятка установки числа двойных ходов долбяка
4. Гайка регулировки угла наклона рамы долбяка
5. Рукоятка управления вводного автомата
6. Кнопка пуска долбяка
7. Кнопка ускоренного перемещения стола
8. Маховик ручной круговой подачи стола
9. Маховик ручной поперечной подачи стола
10. Рукоятка включения круговой подачи стола
11. Лимб коробки подачи стола
12. Ступица отключения подачи стола
13. Кнопка "Общий стоп"
14. Кнопка "Стоп долбяка"
15. Кнопка "Пуск главного двигателя"
16. Кнопка ускоренной подачи масла к направляющим рамы долбяка
17. Квадрат для установки длины хода долбяка
18. Выключатель освещения
19. Рукоятка фиксации стола
20. Маховик ручной продольной подачи стола
21. Рукоятка реверсирования подачи стола
22. Квадрат ручного перемещения долбяка
