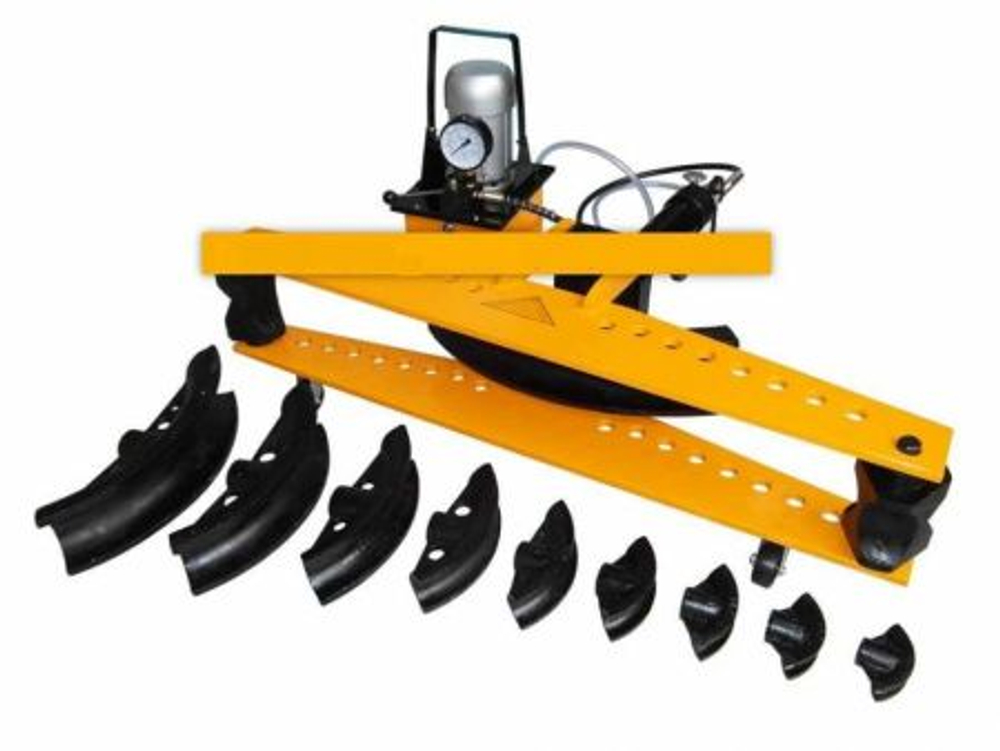

Трубогиб гидравлический с электроприводом ТГМ-3Э предназначен для гибки водо-газопроводных труб, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 3? (условный проход 80 мм).
Трубогиб гидравлический электрический используется при работах на строительных площадках, при ремонте и монтаже газовых, водопроводных, котельных и отопительных систем, а также в промышленном производстве, слесарных мастерских.
ПОРЯДОК РАБОТЫ
1) Соберите трубогиб. Для этого:
- Закрепите на нижней платформе передней части трубогиба нижнюю траверсу (1) с помощью имеющегося в комплекте крепежа.
- Установите и закрепите в тыльной части трубогиба упорное колесо (2).
- Установите верхнюю траверсу (3) на передний корпус (4) с помощью оси (5).
- Установите на шток трубогиба шаблон (6) необходимого размера.
- Установите между траверсами упоры (7) в симметричные отверстия, соответствующих требуемому радиусу изгиба трубы. Поверните упоры к шаблону выемками, соответствующими диаметру установленного шаблона.
- Подготовьте гидростанцию к работе согласно Руководству по эксплуатации для гидростанции.
- Подсоедините рукав высокого давления (8) к гидростанции (9) через быстроразъёмное соединение БРС.
2) Поместите обрабатываемую трубу между упорами и шаблоном (11).
3) Включите педалью (пультом или рукояткой 10) подачу масла в гидроцилиндр трубогиба. Если шток выдвигается с задержкой после включения гидростанции или рывками, значит в гидросистеме гидростанция-гидроцилиндр присутствует воздух.
4) После завершения гибки отведите шток в исходное положение, нажав соответствующую клавишу педали или повернув рукоятку распределителя.
