Функциональные возможности

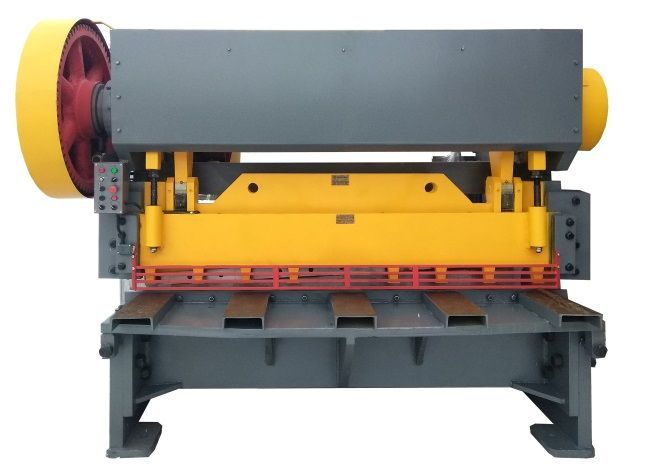

Механические (электромеханические) гильотинные ножницы Н478 оборудованы наклонным ножом под углом в 2о30' и сконструированы таким образом, что нужный зазор при резке между ножами устанавливается автоматически. Резка листового металла возможна в продольной и поперечной плоскости. При этом, наибольшая толщина листовой стали равняется 16 мм, а ширина листа по максимуму равна 2200 мм. Работу механизма ножниц обеспечивает электродвигатель (мощность 30 кВт, 1450 об./мин.), который позволяет ножам делать 20 ходов в минуту.
Вес ножниц Н478 равен 11000 кг. Их размеры в плане следующие:
- длина – 3150 мм;
- ширина – 2275 мм;
- высота – 2350 мм.
Предусмотрено два варианта управления Н478 :
- ручное;
- педальное.
Используемая система смазки позволяет эксплуатировать ножницы при низких температурах.
Работу механизма ножниц Н478 обеспечивает электродвигатель (мощность 5,6 кВт, 1500 об./мин.), который позволяет ножам при холостом ходе делать 68 ходов в минуту, а при резке металла – 25. Наклон ножа осуществлен под углом 1° 30'. Наибольшая длина разреза металла достигает 700 мм.
Комплектация
Дополнительно к стандартной комплектации Н478 заказчик может получить специальный комплект ножей, позволяющий выполнять резку металлического уголка, квадрата и круглых прутков.
Н-478 Ножницы гильотинные листовые с наклонным ножом. Назначение и область применения
Ножницы кривошипные листовые Н-478 с наклонным ножом для резки листа толщиной свыше 16 мм и шириной до 2000 мм предназначены для листового материала с при ?вр 50 кг/мм 2 (?вр = 500 МПа).
При резке стали с пределом прочности больше или меньше 50 кг/мм 2 для расчета максимальной толщины реза необходимо пользоваться формулой, указанной в разделе «Регулировка ножниц». При этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».
Поперечная резка листа производится за один ход ножа по разметке или с помощью заднего упора. Продольная резка — при длине реза более 2000 мм — производится рядом повторных резов при продвижении листа вдоль линии реза.
Ножницы могут быть использованы на складах и цехах различных предприятий при температуре окружающей среды -20°С ... +40°С, где требуется резка листовой стали.
Привод гильотинных ножниц Н478 осуществляется от электродвигателя через клиноременную передачу. Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны. Уравновешена ножевая балка пружинным уравновешивателем.
Усилие на ножевую балку от коленчатого вала передается двумя шатунами. Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.
Разрезаемый материал прижимается к столу ножниц прижимной балкой, движение которой согласовано с движением ножевой балки.
Механические ножницы Н 478 снабжены задним упором. Для безопасной работы на ножницах предусмотрена защитная решетка.
Гильотинные ножницы Н-478 могут работать на одиночных и автоматических ходах. Управление кнопочное с пульта управления и от ножной педали.
Ножницы изготовляются с основными параметрами по ГОСТ 6282—64
Кинематическая схема ножниц Н-478
Схема электрическая принципиальная гильотинных ножниц Н-478
Чертеж ножа гильотинных ножниц Н-478
Нож для гильотинных ножниц 27 х 75 х 570
- Ножи должны изготавливаться из стали марок 5ХВ2С, 6ХВ2С и 6ХС по ГОСТ 5950—73
- Твердость ножей — HRC 54 ... 58
- Допуск плоскостности поверхности Б — не более 0,1 мм на длине 100 мм
- Поле допуска размеров s а В комплекта ножей — по h11
- Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
- H14; h14; ±IT14/2
- На ноже должна быть нанесена следующая маркировка: товарный знак предприятия-изготовителя, обозначение ножа, клеймо ОТК, шифр (номер) комплекта (для составных ножей).
- Остальные технические требования для комплекта ножей по ГОСТ 25306-82 Ножи плоские к листовым ножницам. Основные и присоединительные размеры.
