Функциональные возможности

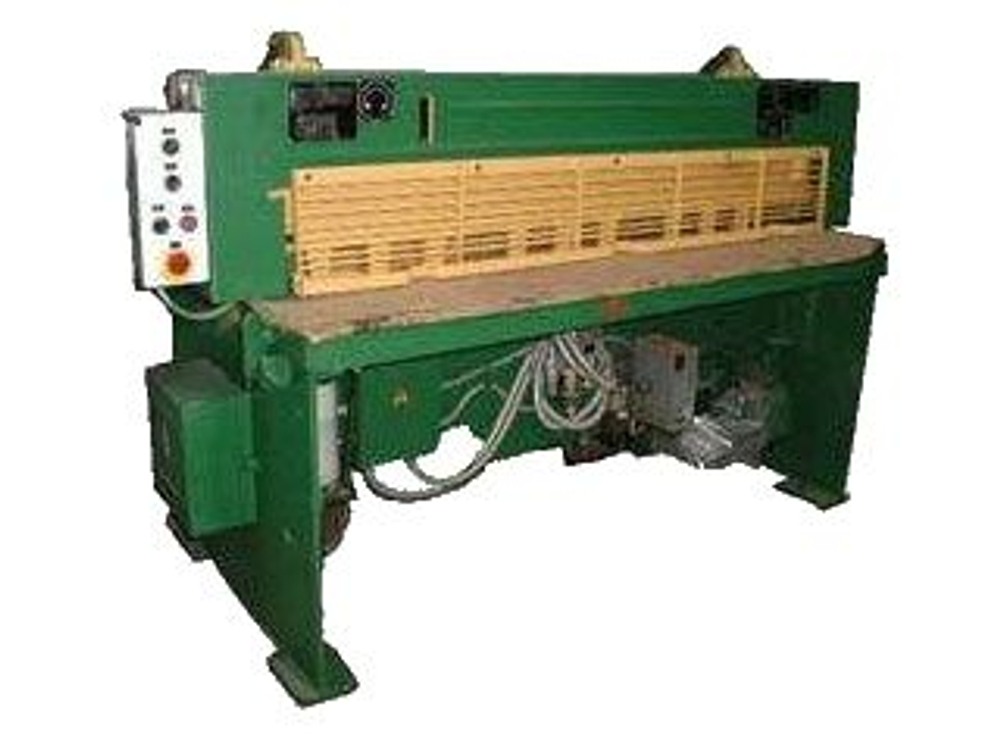

Ножницы гильотинные ручные кривошипные НД3314Г – это сборно-сварная конструкция, состоящая из 2-х стоек, соединенных траверсой и стяжками, на которые установлен рабочий стол. На столе с помощью винтов закреплены нижние ножи. В ножевой балке оборудованы два выступа, предназначенные для приподнимания прижимной балки при движении вверх. Происходит одновременное опускание прижимной и ножевой балок, что позволяет надежно фиксировать лист металла, который подвергается поперечному раскрою. При этом, наибольшая толщина листовой стали равняется 2,5 мм, а ширина листа по максимуму равна 1600 мм.
Вес ножниц НД3314Г равен 2020 кг. Размеры в плане следующие:
- длина – 2340 мм;
- ширина – 2020 мм;
- высота – 1320 мм.
Управление ножницами НД3314Г возможно в четырех режимах:
- одиночный ход;
- непрерывный ход;
- толчковый;
-
ручной поворот.
Работу механизма ножниц НД3314Г обеспечивает электродвигатель (мощность 3,2 кВт, 1395 об./мин.), который позволяет ножам при холостом ходе делать 65 ходов в минуту, а при резке металла – 34. Нож установлен под углом 1° 20'. Длина реза металла устанавливается маховиком, регулирующим движение заднего упора. При этом наибольшая длина разреза металла достигает 700 мм.
Используемая система смазки позволяет эксплуатировать ножницы НД3314Г при низких температурах.
Комплектация
Имеющийся в составе ножниц НД3314Г задний упор комплектуется ручным приводом. Зазор между ручным приводом и ножом настраивается также вручную.
