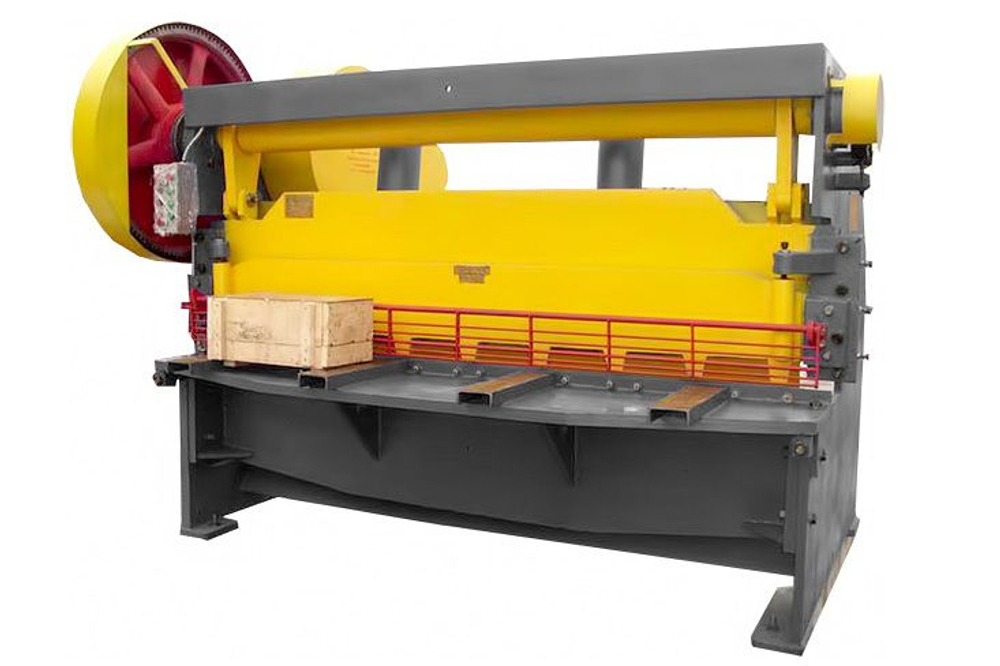

Ножницы Н3122 предназначены для резки листовой стали с временным сопротивлением ?вр = 500МПа. Эксплуатация возможна в климатических районах с умеренным и холодным климатом – исполнение УХЛ, сухим и влажным тропическим климатом исполнение 0, категория размещения 4 по ГОСТ 15151. Нижнее значение температуры воздуха – не менее -5оС. Ножницы Н3122 применятся в заготовительных и ремонтных цехах предприятий машиностроения, различных отраслей промышленности.
Привод Н3122
Электродвигатель кривошипных ножниц Н3122 шарнирно закреплен на плите станины. Регулировка натяжения клиновых ремней осуществляется изменением угла наклона электродвигателя с помощью натяжного винта.
Ножевая балка Н3122
Ножевая балка – это Г-образной формы конструкция, усиленная ребрами жесткости, к которой винтами крепятся ножи для резки.
Прижим и защитная решетка Н3122
Во время реза при движении ножевой балки ножниц Н3122 вниз разрезаемый лист прижимается к столу прижимной балкой. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.
К направляющим планкам прижима жестко прикреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим. При снятой защитной решетке срабатывает электрическая блокировка, и ножницы автоматически отключаются.
Уравновешиватели Н3122
Служат для компенсации веса ножевой балки и снижения динамических нагрузок при работе.
Упор задний Н3122
Предназначен для резки листа заданного размера и состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную. При резке листа длиной более 500 мм уголок упора снимается.
Ограждения ножниц Н3122
Состоит из четырех кожухов, закрывающих шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепятся к станине болтами.
