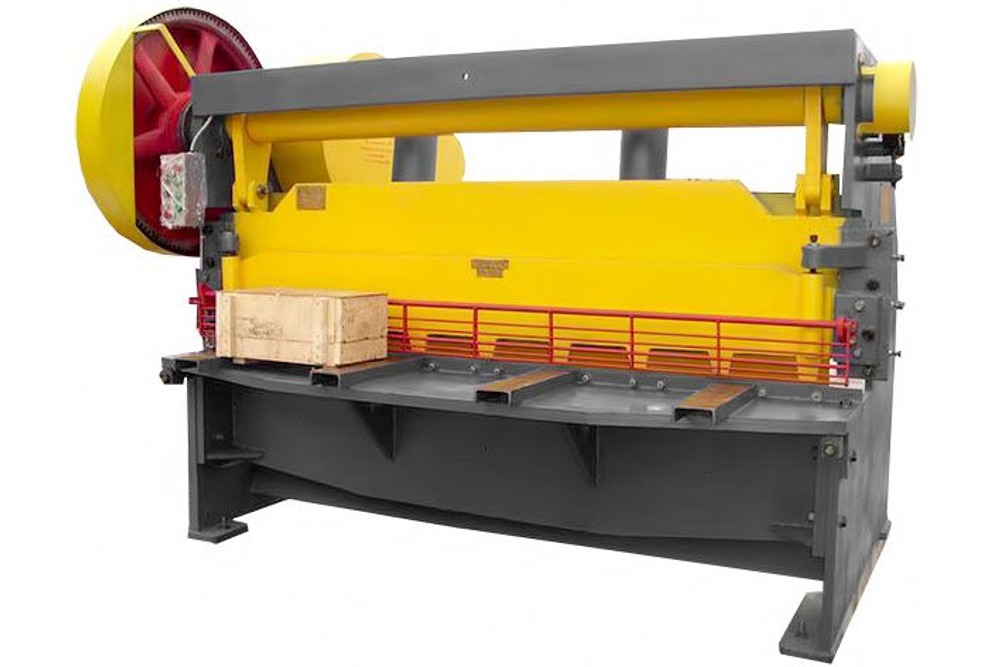

Станина ножниц кривошипных Н3121
Все механизмы и узлы ножниц Н3121 смонтированы на станине. Станина – это сварная конструкция, состоящая из двух стоек, связанных между собой стяжками и столом. К столу винтами крепятся нижние ножи. Для удаления отрезанных заготовок предусмотрен склиз.
Привод ножниц Н3121
Электродвигатель ножниц кривошипных Н3121 шарнирно закреплен на плите станины. Регулировка натяжения клиновых ремней осуществляется изменением угла наклона электродвигателя с помощью натяжного винта.
Ножевая балка ножниц кривошипных Н3121
Ножевая балка ножниц Н3121 – это конструкция Г-образной формы, усиленная ребрами жесткости, к которой винтами крепятся ножи для резки.
Прижим и защитная решетка ножниц кривошипных Н3121
Во время реза ножницами кривошипными Н3121 при движении ножевой балки вниз разрезаемый лист прижимается к столу прижимной балкой. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.
К направляющим планкам прижима жестко закреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим.
При снятой защитной решетке срабатывает электрическая блокировка, и ножницы Н3121 автоматически отключаются.
Упор задний ножниц кривошипных Н3121
Предназначен для резки листа заданного размера и состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную. При резке листа длиной более 500 мм уголок упора снимается.
Уравновешиватели ножниц кривошипных Н3121
Служат для компенсации веса ножевой балки и снижения динамических нагрузок при работе ножниц Н3121.
Ограждения ножниц кривошипных Н3121
Ограждение работе ножниц Н3121 выполнены из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноре
