Функциональные возможности

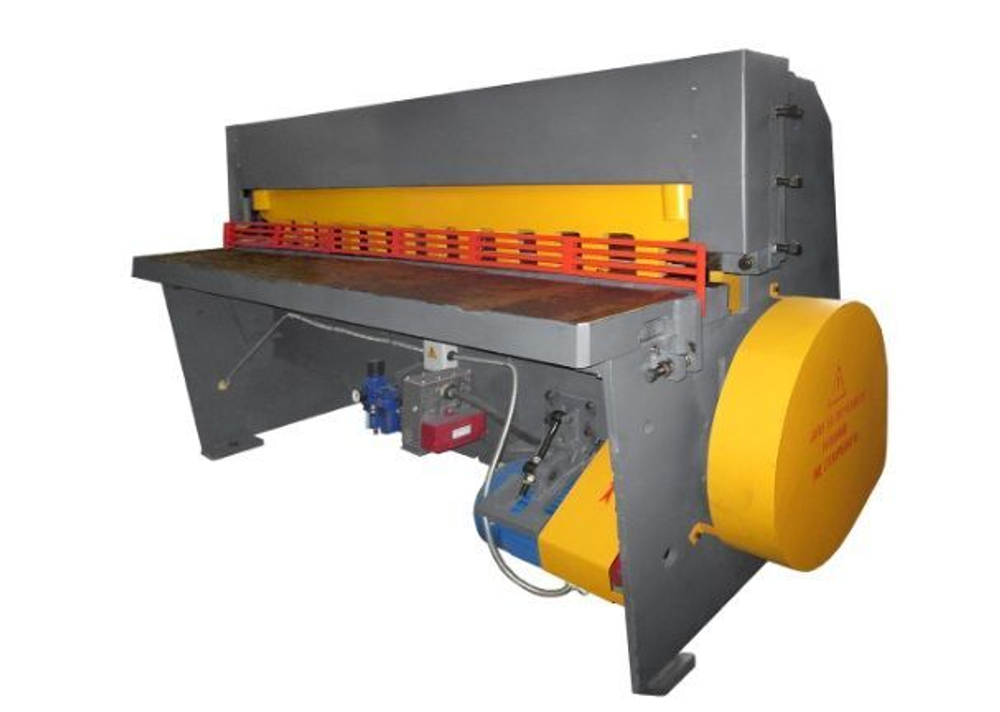

Ножницы гильотинные ручные кривошипные НД3316АГ – это сборно-сварная конструкция из 2-х стоек, которые соединены траверсой и стяжками, на которые установлен рабочий стол. На столе с помощью винтов закреплены нижние ножи. В ножевой балке оборудованы два выступа, предназначенные для приподнимания прижимной балки при движении вверх. Происходит одновременное опускание прижимной и ножевой балок, что позволяет надежно фиксировать лист металла, который подвергается поперечному раскрою. При этом, наибольшая толщина листовой стали равняется 4 мм, а ширина листа по максимуму равна 2000 мм.
Вес ножниц НД3316АГ равен 3870 кг. Размеры ножниц в плане следующие:
- длина – 3300 мм;
- ширина – 1630 мм;
- высота – 1520 мм.
Управление ножницами возможно в четырех режимах:
- одиночный ход;
- непрерывный ход;
- толчковый;
- ручной поворот.
Работу механизма ножниц НД3316АГ обеспечивает электродвигатель (мощность 8,5 кВт, 1395 об./мин.), который позволяет ножам на холостом ходу делать 65 ходов в минуту, а при резке металла – 22 хода. Нож установлен под углом 1° 19'.
Стандартная комплектация
В комплект поставки включается следующее оборудование:
- сварная станина;
- стол в комплекте с ножами;
- задний упор с ручным приводом.
Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.
Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.
Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.
Механизм реза состоит из прижимной и ножевой балок. Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.
Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.
Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.
Для резки тонкого листа на ножницах предусмотрен поддерживатель.
Для защиты рук оператора в зоне реза служит защитная решетка, сблокированная с пусковым устройством ножниц.
Режим работы:
- автоматический
- наладочный
- одиночные ходы
- ручной проворот
Управление кнопочное или педальное.
Крепление инструмента гильотинных ножниц НД3316Г
Крепление инструмента гильотинных ножниц НД3316г
Крепление инструмента гильотинных ножниц НД3316г
Система смазки централизованная и позволяет эксплуатацию в условиях низких температур.
Расположение составных частей гильотинных ножниц НД3316Г
Расположение органов управления гильотинными ножницами НД-3316г
Перечень органов управления гильотинными ножницами НД-3316г
- Переключатель управления
- Переключатель режимов работы
- Педаль электрическая управления ножницами
- Болт регулировки стола
- Маховичок перемещения заднего упора
- Вводной выключатель
- Кнопка „Общий стоп"
- Кнопка „Пуск" муфты
- Кнопка „Пуск" электродвигателя
- Выключатель освещения линии реза
- Кнопка „Стоп непрерывных ходов"
Кинематическая схема гильотинных ножниц НД3316г
Приводной вал и червячный редуктор с муфтой-тормозом гильотинных ножниц НД3316г
Приводной вал и червячный редуктор с муфтой-тормозом ножниц НД3316г
Ножевая балка. Прижимная балка гильотинных ножниц НД3316Г
Приводной вал и червячный редуктор с муфтой-тормозом ножниц НД3316Г
Схема пневматическая принципиальная гильотинных ножниц НД3316г
Электрооборудование гильотинных ножниц НД3316г. Общие сведения
На ножницах установлены один трехфазный асинхронный электродвигатель с повышенным скольжением, электропневматические вентили, воздухораспределитель типа У7122А на 24 В постоянного тока и бесконтактные конечные выключатели типа БВК261-24 на 24 В постоянного тока.
Для управления ножницами применяется ящик управления Я9101.
Применение бесконтактной схемы управления муфтой в сочетании с дублированием таких элементов, как электропневматические вентили и бесконтактные конечные выключатели, обеспечивает высокую надежность работы и безопасность обслуживания.
Управление работой ножниц осуществляется с пульта управления и панели переключателей ящика Я9101. На пульте установлены кнопки управления главным приводом, муфтой, выключатель цепи освещения линии реза, кнопка „Общий стоп" и сигнальные лампы.
На ножницах применяются следующие величины напряжений переменного и постоянного тока:
- Силовая цепь - 380 В, 50 Гц
- Цепь управления - 110 В, 50 Гц
- Цепь освещения линии реза - 24 В, 50 Гц
- Цепь сигнализации - 5 В, 50 Гц
От силовой цепи питается электродвигатель главного привода. Цепи управления и сигнализации питаются от вторичных обмоток трансформатора Тр1 (он входит в ящик Я9101). Аппаратура управления и защиты установлена в запираемом ящике управления Я9101.
Чертеж ножа для гильотинных ножниц НД3316г
