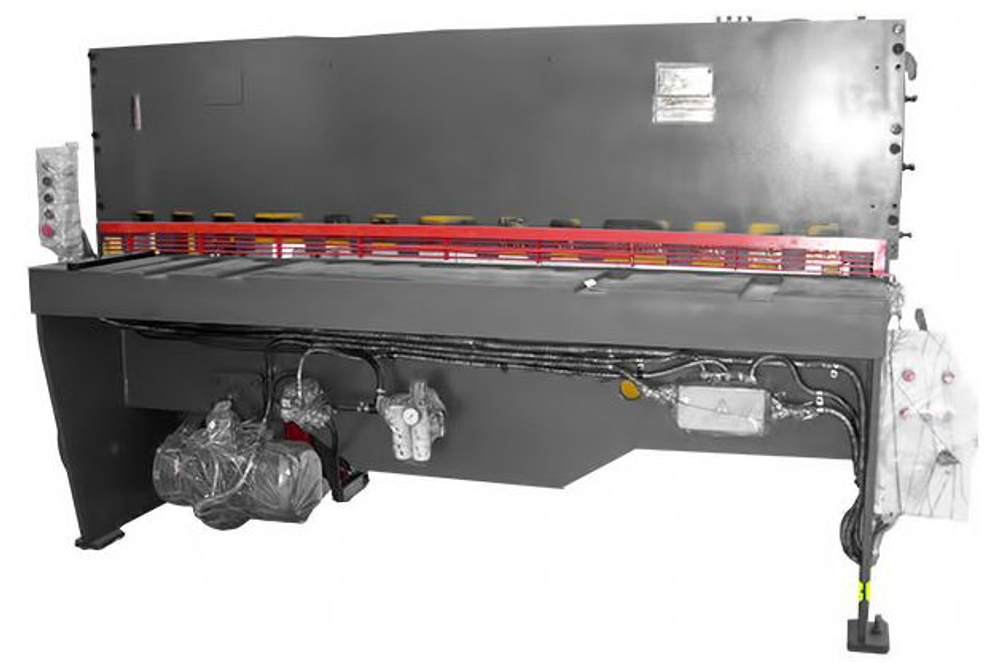

Основное назначение ножниц НК3418А – резка листового проката на полосы.
Ножницы гильотинных НК3418А поставляются в климатическом исполнении УХЛ4 по ТУ 3828-012-69398252-2012 и могут быть использованы в различных отраслях народного хозяйства, где производится резка листового проката.
Являясь местом крепления сборочных единиц и агрегатов гильотинных ножниц НК3418А, станина представляет собой сварную раму, состоящую из боковых стоек и стола траверсы. В расточках станины на подшипниках качения устанавливается эксцентриковый вал с шатунами. На столе станины располагаются неподвижные ножи.
Электромагнитное управление ножницами НК3418А
Для получения одиночных резов переключатель ставится в положение «одиночный ход», положение «кнопки» или педаль. При нажатии на кнопку или педаль включается электромагнит, якорь которого поворачивает вилку с пальцем, освобождая зацепляющийся с ним хвостовик, связанный с рабочей поворотной шпонкой. После того под действием пружин шпонка поворачивается и включает коленчатый вал. Происходит одиночный рез. Для повторения рабочего хода кнопку или педаль следует отпустить. Для осуществления автоматических ходов переключатель режимов работы ножниц НК3418А ставится в положение «автоматический ход», положение «кнопки». Нажатием на пульте пускатель ставится на самопитание и включается электромагнит. Машина работает в режиме «автоматический ход».
Механизм реза ножниц гильотинных НК3418А
Механизм реза смонтирован в проушинах станины на эксцентриковых осях, которые позволяют производить регулировку зазора между ножами. Механизм реза ножниц гильотинных НК3418А состоит из прижимной балки, ножевой балки и стоек. Ножевая и прижимная балки связаны между собой системой рычагов и шатуном эксцентрикового вала станины. Ножевая балка с прикрепленными ножами перемещается в направляющих прижимной балки. Механизм реза совершает качательное движение и производит рез.
Упор задний гильотинных ножниц НК3418А
Упор ножниц НК3418А состоит из планки упорной и двух цилиндрических реек, перемещаемых вручную. Устанавливается он с тыльной стороны ножевой балки в кронштейнах. При резке полосы шириной свыше 500 мм задний упор снимается.
Упор боковой ножниц гильотинных НК3418А
Упор боковой предназначен для упора и параллельного направления листового материала при подаче его в зону резки.
Освещение линии реза ножниц гильотинных НК3418А
Освещение служит для получения теневой линии по длине реза при резке по разметке. Четкое изображение теневой линии достигается перемещением патрона в осевом направлении.
