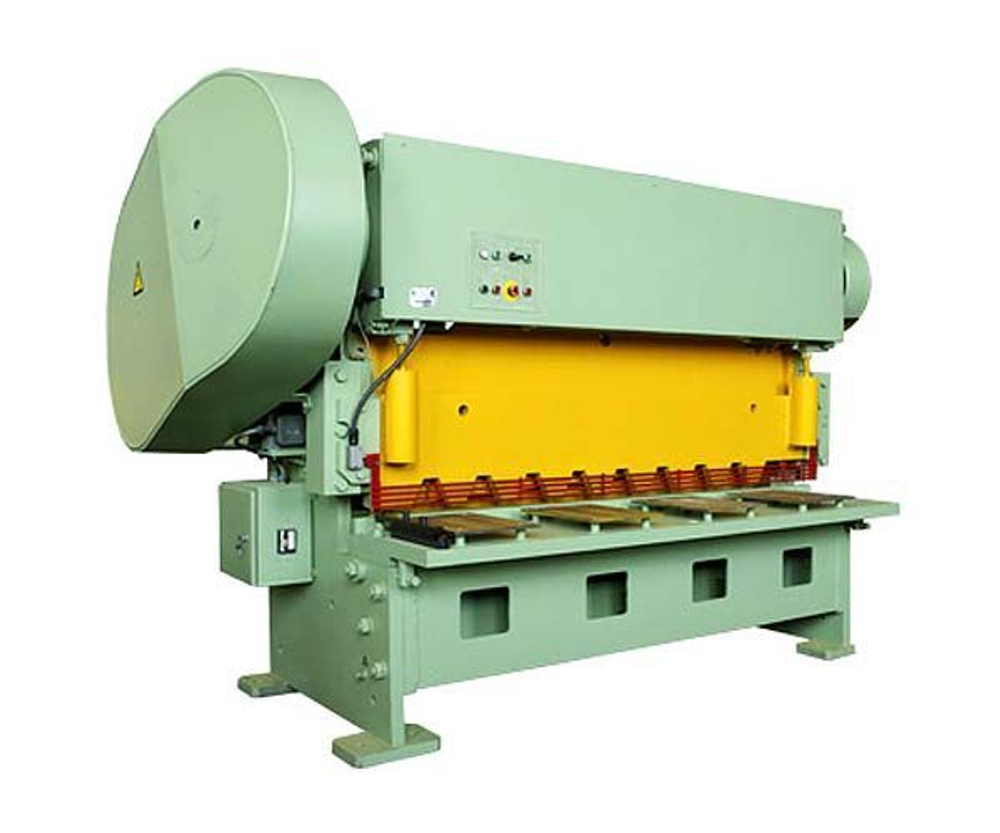

Электромеханическая гильотина Завод НГ-13

Функциональные возможности

Ножницы механические НГ13 применяются для резки профильного и листового металла. Наибольшая толщина стали, которая подвергается резке ножницами, равняется 13 мм, а ширина листа по максимуму равна 2000 мм. Наибольший размер уголка равняется 63х63х6 мм, а наибольший диаметр металлического прутка – 30 мм. Работу механизма ножниц обеспечивает электродвигатель (мощность 18,5 кВт), который позволяет ножам при холостом ходе делать 92, а при резке металла - 40 ходов. Резка выполняется при помощи заднего упора или по разметке. Нужный зазор устанавливается между ножами автоматически и зависит от усилия, которое требуется для конкретного случая резки.

Вес ножниц равен 5600 кг. Их размеры в плане следующие:

• длина – 3100 мм;
• ширина – 2000 мм;
• высота –2250 мм.

В конструкции ножниц предусмотрено два варианта управления:

• ручное;
• педальное.

Возможны два режима работы ножниц:

• одиночный ход;
• автоматический ход.

Стандартная комплектация

В комплект поставки включается следующее оборудование:

• сварная станина;
• стол в комплекте с ножами;
• задний упор, позволяющий размещать заготовку под углом или перпендикулярно к линии реза;
• лазерный индикатор линии разреза.

Применяются в заготовительных цехах машиностроительных предприятий.

Выполнены с верхним приводом и с прямым ходом верхнего ножа.

Машина для резки листового и профильного материала НГ13 и НГ13-01 предназначена для резки листовой и профильной стали обыкновенного качества и углеродистой качественной конструкционной с временным сопротивлением ?в ? 500 МПа (50 кгс/мм?).

Ножницы могут применяться в заготовительных и ремонтных цехах предприятий различных отраслей промышленности. Ножницы имеют климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначена для эксплуатации в помещениях с температурой воздуха от плюс 5° С до плюс 35° С, относительной влажности не более 80% при температуре плюс 25° С.

Ножницы оснащены лазерным индикатором линии реза, интегрированным пультом управления.

Ножницы НГ-13-01 дополнительно оснащены централизованной смазочной системой.

Привод ножниц. Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке.

Станина ножниц представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.

На стойки опирается стол, к которому винтами крепятся нижние ножи. Горизонтальным перемещением стола регулируется зазор между верхними и нижними ножами. К столу крепятся передний и боковой упоры.

Ножевая балка — сварной конструкции Г-образной формы, усиленная ребрами. На ножевой балке крепятся верхние ножи.

Уравновешиватели служат для компенсации массы ножевой балки, а также для снижения динамических нагрузок при работе ножниц.

Для мерной резки полос ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховичка вручную.

Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Электросхема обеспечивает работу ножниц на одиночных и автоматических ходах.

Управление ножниц кнопочное и от педали.

Расположение составных частей гильотинных ножниц НГ13

Расположение составных частей гильотинных ножниц НГ-13

Спецификация составных частей гильотинных ножниц НГ13

1. Станина НГ13-01.00.000
2. Привод НГ13-02.00.000
3. Балка ножевая НГ13-03.00.000
4. Прижим НГ13-04.00.000
5. Упор задний НГ13-05.00.000
6. Валы приводные НГ13-08.00.000
7. Муфта включения НГ13-09.00.000
8. Уравновешиватель НГ13-10.00.000
9. Электромагнитное управление НГ13-12.00.000
10. Тормоз НГ6,3-09.00.000-03
11. Ограждение НГ13-13.00.000
12. Решетка защитная НГ13-20.00.000
13. Электрооборудование НГ13-50.00.000
14. Пульт управления НГ13-50.01.000

Кинематическая схема ножниц НГ-13

Кинематическая схема гильотинных ножниц НГ-13

Электромагнитное управление муфтой включения ножниц НГ-13

Электромагнитное управление муфтой включения ножниц НГ-13

Конструкция гильотинных ножниц НГ-13

Ножницы состоят из станины, ножевой и прижимной балок, привода, валов приводных, муфты включения, заднего упора, уравновешивателя, тормозов, ограждения, системы электрооборудования и смазки, решетки защитной.

Неправильная эксплуатация гильотинных ножниц НГ-13

Наиболее часто втречающиеся причины выхода из строя гильотинных ножниц вследствие несоблюдения требований к их эксплуатации:

• Использование металла с временным сопротивлением более 500 мПа приводит к износу ножей, преждевременному износу и выходу из строя муфты включения
• Несвоевременная и неполная смазка подшипников скольжения и направляющих влечет за собой износ бронзовых и бронзалевых втулок, сбой в работе муфты включения
• Неправильная фазировка двигателя при запуске ножниц в эксплуатацию. Для исключение поломки необходимо в «толчковом» режиме двигателя проверить вращение зубчатого колеса по часовой стрелке. При вращение двигателя против часовой стрелки происходит удар хвостовика о палец и как следствие - поломка кронштейна электромагнитного управления.

Схема электрическая принципиальная гильотинных ножниц НГ 13

Электрическая схема гильотинных ножниц нг-13

Установочный чертеж гильотинных ножниц НГ 13

Установочный чертеж гильотинных ножниц НГ 13

Чертеж ножа гильотинных ножниц НГ-13, НГ-16 (25 х 60 х 670)

Чертеж ножа гильотинных ножниц НГ-13, НГ-16 (25 х 60 х 670)

Комплект ножей для гильотинных ножниц НГ-13, НГ-16

1. Размеры ножа: 670*60*25 мм
2. Расстояние от торца до центра крайнего отверстия 50 мм
3. Расстояние между центрами отверстий 190 мм
4. Количество отверстий 4 d 18 мм. Фаска под 90° d 27 мм
5. Марка стали 6ХС по ГОСТ 5950—73, ножи шлифуются комплектно
6. Твердость ножей — HRC 54 ... 58
7. Допуск плоскостности поверхности Б — не более 0,1 мм на длине 100 мм
8. Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
9. Неуказанные предельные отклонения H14; h14; ±IT14/2
10. Остальные технические требования для комплекта ножей по ГОСТ 25306-82. Ножи плоские к листовым ножницам. Основные и присоединительные размеры. Технические требования
11. Комплект ножей 6 шт
