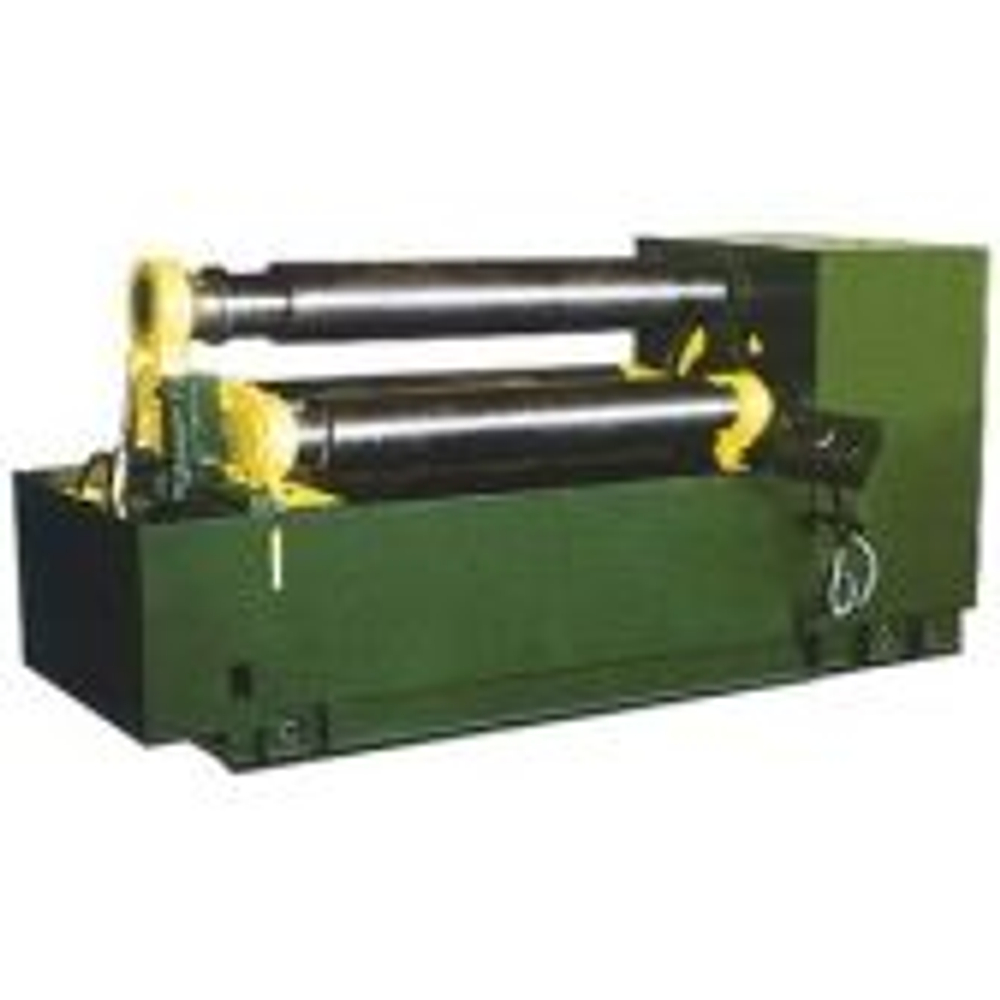

Принцип работы листогибочной машины (вальцев) ИБ2212Г
Принцип работы листогибочной машины ИБ2212Г заключается в свободной гибке листа, помещенного между верхним и боковым валками. Конец листа заводиться до упоров, расположенных на заднем валке, ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, лист прогибают, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков, одновременно контактируя с роликом механизма автоматического останова и реверсирования валков. При выходе кромки листа с ролика автоматического останова, происходит отключение привода листогибочной машины ИБ2212Г с включением реверса вращения валков, тем самым заготовка перемещается в обратном направлении. При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки. Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).
Управление листогибом ИБ2212Г осуществляется с общего пульта управления.
ИБ2212Г предназначена для гибки цилиндрических и конических заготовок из листового материала в холодном состоянии, а также для гибки сортового проката. Применяются в авто-, судо-, и приборостроении, сельскохозяйственном машиностроении и других отраслях народного хозяйства.
Установка и транспортировка ИБ2212Г
Транспортировка листогибочной машины (вальцев) ИБ2212Г осуществляется зачаливанием с помощью тросов. Она предполагает строгое следование схеме. Бочка верхнего валка, ограничивая перемещение тросов, обеспечивает надежность их фиксации. Длина тросов может быть равной (с целью размещения центра тяжести на одной оси с крюком), что обеспечивает устойчивое горизонтальное положение ИБ2212Г при транспортировке.
Подготовка к первоначальному пуску листогиба ИБ2212Г
- подсоединить листогибочную машину ИБ2212 к общей системе заземления;
- подключить листогиб к электросети, проверив соответствие напряжения сети и электрооборудование (присоединение электрооборудования к сети и электрошкафу производить согласно схеме соединения);
- перед включением вальцев ИБ2212 ознакомиться с назначением органов управления на пульте;
- выполнить указания, изложенные в разделах смазка и электрооборудование;
- работу всех механизмов после включения листогиба необходимо опробовать на холостом ходу.
Порядок работы листогибочной машины ИБ2212
С целью обеспечения необходимого скольжения материала между валками окалину с листовых заготовок перед гибкой необходимо обязательно удалить, а сам материал должен иметь постоянную твердость по всей его длине
Работа на машине листогибочной ИБ2212 производиться в следующем порядке:
- лист заводиться между верхним и боковыми валками (кромка листа при этом должна быть выставлена параллельно образующей переднего бокового валка);
- задний боковой валок перемещается в крайнее нижнее положение, передний боковой валок перемещается в крайне верхнее положение и осуществляется зажим листа;
- передний боковой валок перемещается вверх и производится подгибка передней кромки листа;
- боковые валки устанавливаются по симметричной схеме (на одном уровне относительно верхнего валка);
- лист перемещается в крайнее верхнее положение;
- производится подгибка второй кромки листа, аналогично первой;
- боковые валки устанавливаются по симметричной схеме;
- производится гибка листа в цилиндр (радиус гибки зависит от положения боковых валков относительно верхнего, контроль которых осуществляется с помощью линеек расположенных на правой стойке машины);
- открывается левая опора верхнего валка, и обечайка снимается.
