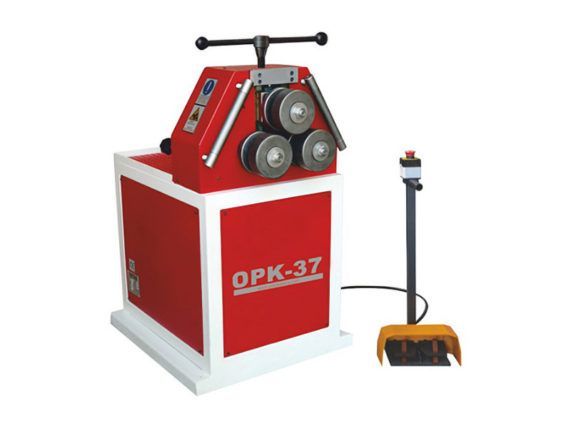

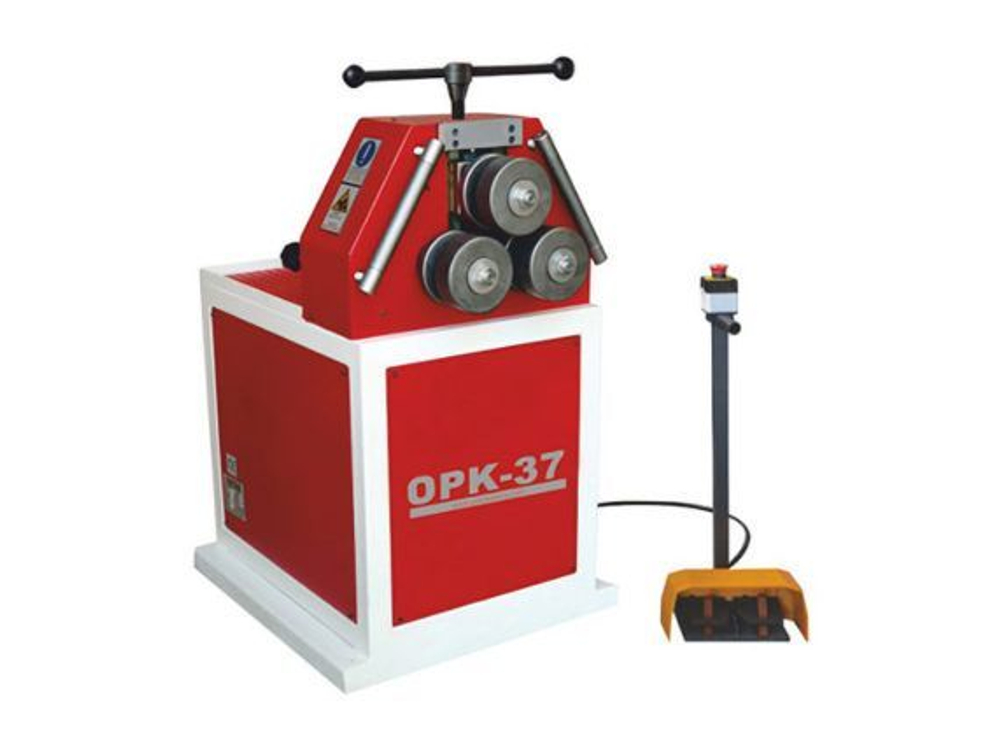

Электромеханический профилегиб OSTAS OPK-37 предназначен для гибки различного сортового проката в дуги и кольца с различным радиусом. Способность работы с тем или иным видом проката определяется рабочим инструментом профилегибочного станка – гибочными роликами. В стандартной комплектации со станком идут ролики, которые подходят для гибки профильных труб разных размеров, гибки полосы плашмя и на ребро, а также для некоторых размеров уголков, швеллеров, тавров и т.п. То есть со станком идут ролики способные работать с несколькими видами профилей, для остальных видов и размеров сортового проката станок может быть укомплектован дополнительными роликами, например, для круглой трубы.
Принцип работы
Радиус на данном станке задается перемещением среднего ролика – чем сильнее ролик поджимает заготовку, тем меньше радиус будет на выходе. Как правило, в производстве требуется несколько одинаковых заготовок, поэтому подвижный ролик снабжен специальной линейкой на лицевой части станка. Запомнив значения на линейке для всех ваших изделий, либо зафиксировав их в технологической карте, Вы легко сможете воспроизводить одинаковые детали в любом порядке.
Максимальные возможности станка
Особенности
- Прочная стальная рама обеспечивает жесткость для гибки металлических заготовок;
- Привод подается на 2 нижних ролика, исключая проскальзывания;
- Движение от двигателя на ролики осуществляется через редуктор;
- Подача центрального ролика выполняется вручную с помощью винта;
- Величина подачи отражается на линейке, расположенной вдоль движения центрального ролика;
- Управление станком осуществляется через мобильную стойку;
- Рабочие части станка (валы, ролики и т.п.) закалены, чтобы повысить точность работы и их долговечность;
- В стандартной комплектации универсальные ролики представляют собой набор колец с разной толщиной, комбинируя эти кольца можно получить различную ширину ролика;
- На станке предусмотрены направляющие валики с обеих сторон, они поддерживают заготовку при горизонтальной гибки, а также с их помощью задается угол подъема спирали (если нужно гнуть спираль или кольцо);
- Станок способен работать в вертикальном и горизонтальном положениях; положение выбирается в зависимости от особенностей детали (размер, материал профиля, радиус гибки);
- Станок имеет ящик для хранения инструмента;
- Станок соответствует европейским стандартам, предъявляемым к оборудованию данного типа, что подтверждается соответствующим сертификатом.
