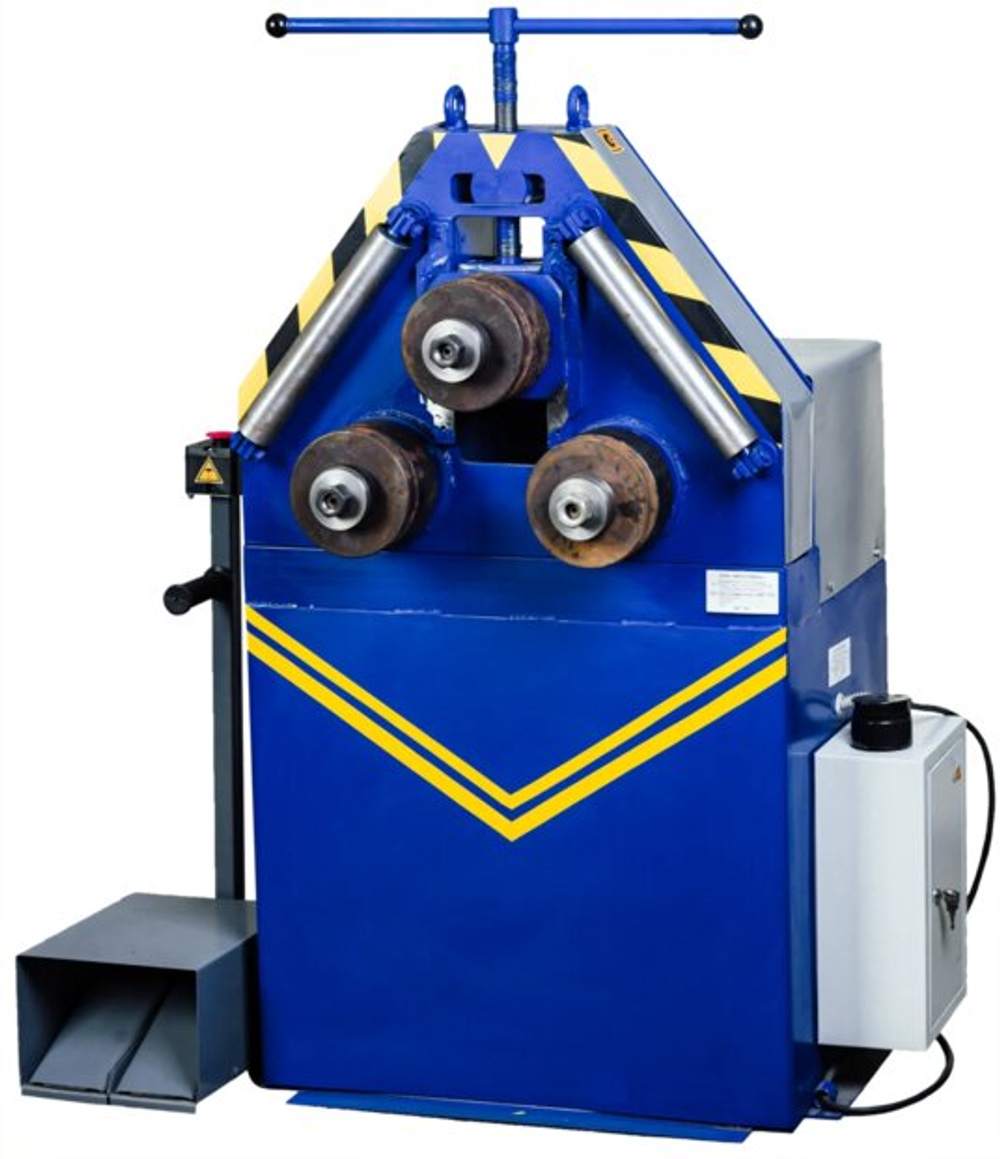

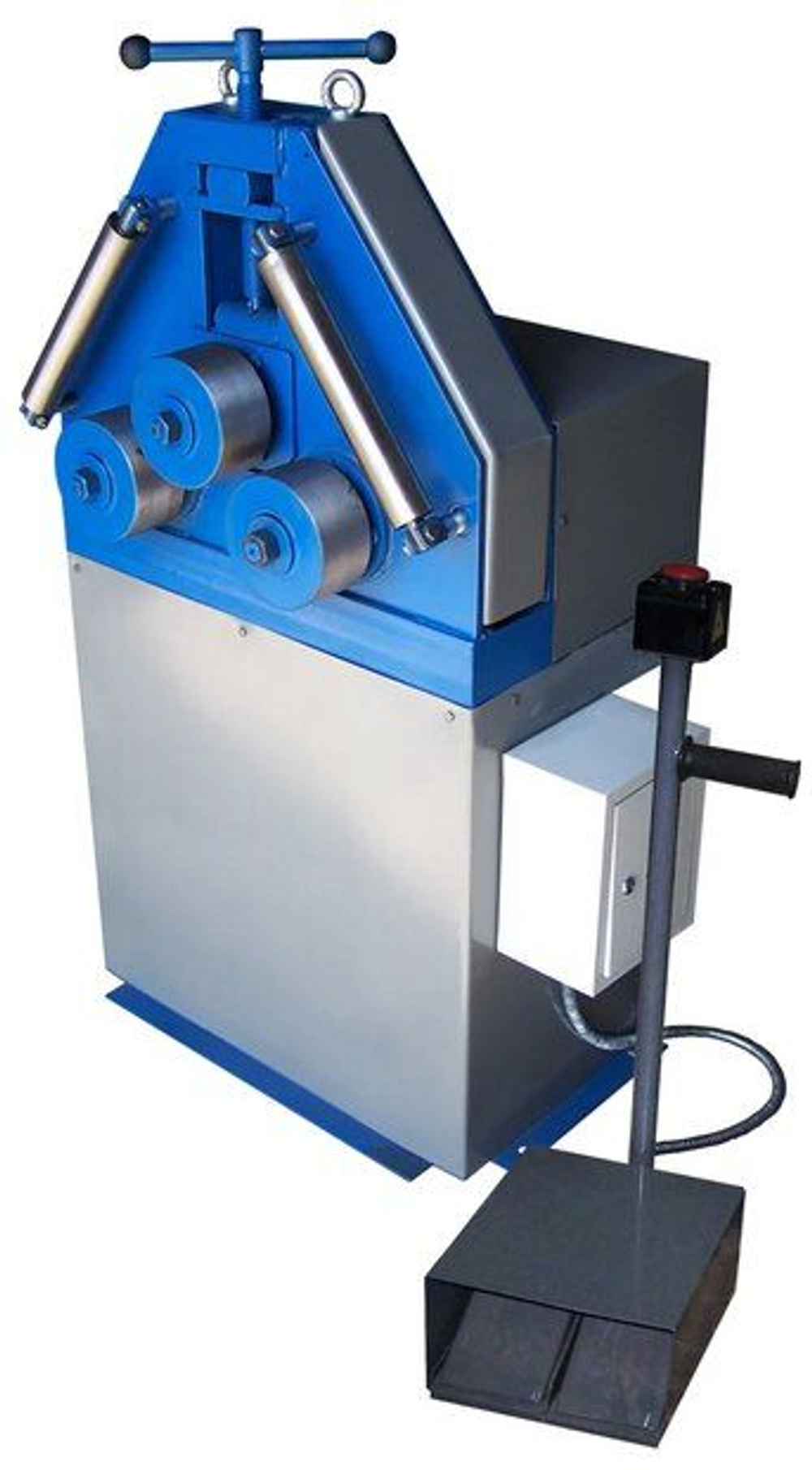

Профилегибочный станок МГ-0080-П-М предназначен для гибки стальной круглой, прямоугольной и квадратной профильной трубы, полосы, швеллера из стали обыкновенного качества ГОСТ 380-94. Cтанок профилегибочный МГ-0080-П-М предназначен для эксплуатации в условиях умеренного климата, категория размещения 3 по ГОСТ15150-69
Профилегибочный станок МГ-0080-П-М поставляется полностью готовым к работе.
Профилегиб должен быть жёстко установлен и закреплён через специальные отверстия в раме четырьмя анкерными болтами (болты в комплект не входят).
- Перед началом работы убедиться, что профилегиб заземлён.
- Проверить внешним осмотром целостность механических и электрических соединений.
Первоначальный пуск.
Очистить ролики от консервирующей смазки (сухой тканью-ветошью).
Убедиться в соответствии напряжения питающей сети параметрам профилегиба.
После чего приступить к обкатке профилегиба на холостом ходу в течение 30 мин
В случае возникновения отклонений от нормального режима работы немедленно остановить профилегиб и устранить неисправность.
Обрабатываемый материал:
- заготовка должна быть очищена от масла и сухой;
- твёрдость материала должна быть одинаковой по всей длине заготовки;
- сгибаемые части заготовки должны быть гладкими.
Принцип работы.
- Открутить ключом гайки 15 крепления прижимного ролика 11 и опорных роликов 12
- Установить ролики на валы со шпонкой и закрепить с помощью гаек.
- Далее с помощью рукоятки 7 поднять прижимной ролик 11 в верхнее положение. Изгибаемую деталь расположить между опорными 12 и прижимным 11 роликами. С помощью вращения рукоятки прижимного ролика 7 плавно опускать прижимной ролик 11 (1/2 оборота) на величину, необходимую для формирования требуемого радиуса изгиба. Изгиб на предельном радиусе за одну операцию невозможен, по этому требуется повторение операции сгиба, прежде чем вы достигните определённого радиуса.
Таблица с параметрами гибки профилей
| ВИД ПРОФИЛЯ | МАКС. СЕЧЕНИЕ ПРОФИЛЯ, ММ. | МИН. ДИАМЕТР, ММ | КОМПЛЕКТАЦИЯ |
| | 40?10 | O1200 | + |
| | 30?30 | O800 | + |
| | 50?30?7 | O500 | + |
| | 50?30?7 | O500 | + |
| | 50?50?5 | O650 | + |
| | 50?50?5 | O650 | + |
| | 40?40?3 | O800 | 0 |
| | 60?30?2 | O1200 | 0 |
| | O25?2 | O600 | 0 |
| | 45?45?4 | O800 | 0 |
| | 65?36?7 | O500 | 0 |
| | 65?36?7 | O500 | 0 |
| | O32 | O 600 | 0 |
Cтанок профилегибочный. Устройство и принцип работы

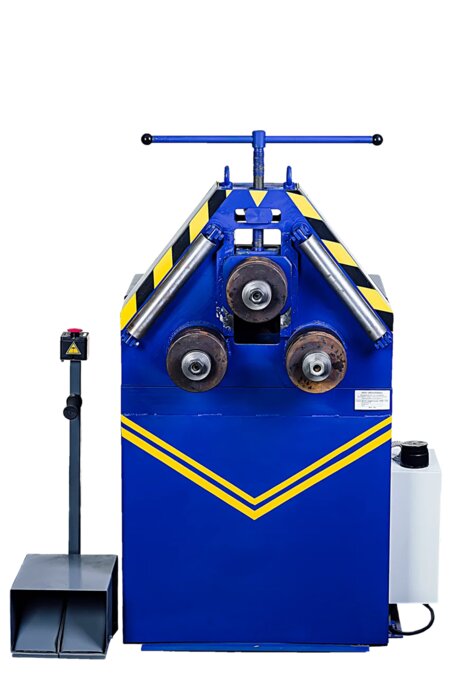

Cтанок профилегибочный состоит из следующих основных частей.
| 1. Рама | 8. Винт. |
| 2. Электрошкаф. | 9. Гайка. |
| 3. Стойка с педалями. | 10. Направляющие валы. |
| 4. Защитный кожух. | 11. Прижимной ролик. |
| 5. Кожух регулирующих гаек направляющих валов. | 12. Опорные ролики. |
| 6. Рым-болты. | 13. Регулирующие гайки. |
| 7. Рукоятка прижимного ролика. | 14. Заготовка. |
Предполагается, что заготовка будет «колебаться» в роликах, для предотвращения этого настройте направляющие валы 10 при помощи регулирующих гаек 13. Изгиб заготовки осуществляется вращением электромеханического привода (связанного с опорными роликами через шестерни), при помощи нажатия педалей на стойке 3. Смена возвратно-поступательного движения роликов осуществляется через кнопку СТОП. Для извлечения заготовки 14 возвращаем прижимной ролик 11 в верхнее положение с помощью вращения рукоятки 7, и извлекаем заготовку.
Установка станка профилегибочного
Оборудование поставляется полностью готовым к работе. Профилегиб должен быть жёстко установлен и закреплён через специальные отверстия в раме четырьмя анкерными болтами (болты в комплект не входят).- Перед началом работы убедиться, что профилегиб заземлён.
- Проверить внешним осмотром целостность механических и электрических соединений.
Первоначальный пуск.
Очистить ролики от консервирующей смазки (сухой тканью-ветошью). Убедиться в соответствии напряжения питающей сети параметрам профилегиба. После чего приступить к обкатке профилегиба на холостом ходу в течение 30 мин В случае возникновения отклонений от нормального режима работы немедленно остановить профилегиб и устранить неисправность.Обрабатываемый материал:
- заготовка должна быть очищена от масла и сухой;
- твёрдость материала должна быть одинаковой по всей длине заготовки;
- сгибаемые части заготовки должны быть гладкими.
Принцип работы.
- Открутить ключом гайки 15 крепления прижимного ролика 11 и опорных роликов 12
- Установить ролики на валы со шпонкой и закрепить с помощью гаек.
- Далее с помощью рукоятки 7 поднять прижимной ролик 11 в верхнее положение. Изгибаемую деталь расположить между опорными 12 и прижимным 11 роликами. С помощью вращения рукоятки прижимного ролика 7 плавно опускать прижимной ролик 11 (1/2 оборота) на величину, необходимую для формирования требуемого радиуса изгиба. Изгиб на предельном радиусе за одну операцию невозможен, по этому требуется повторение операции сгиба, прежде чем вы достигните определённого радиуса.
Схема настройки роликов
