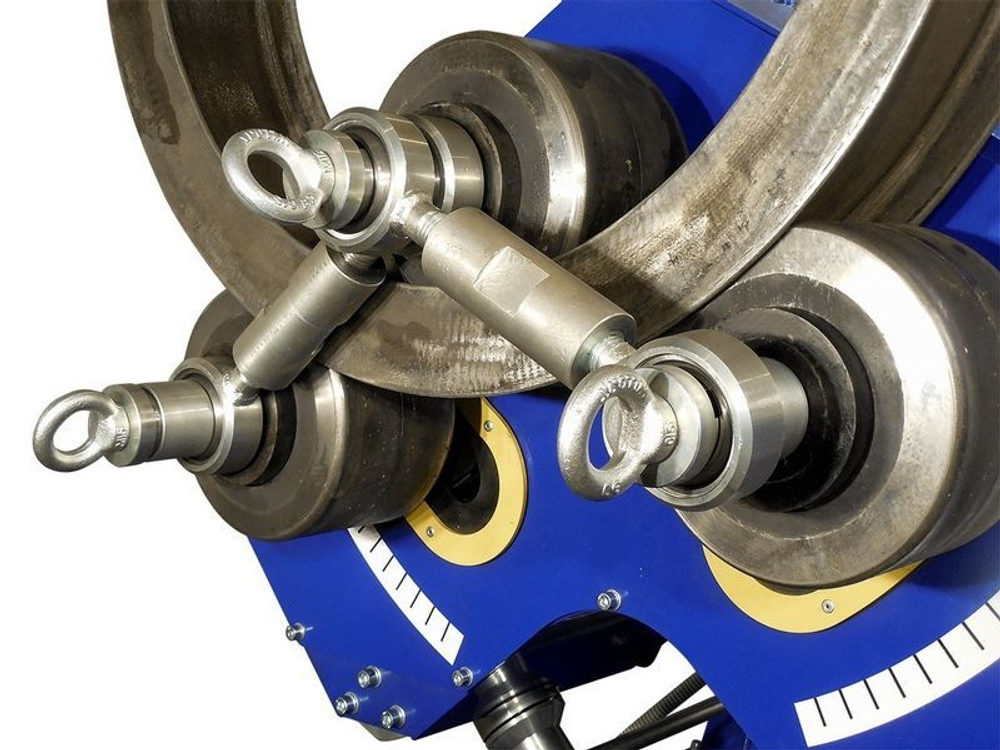

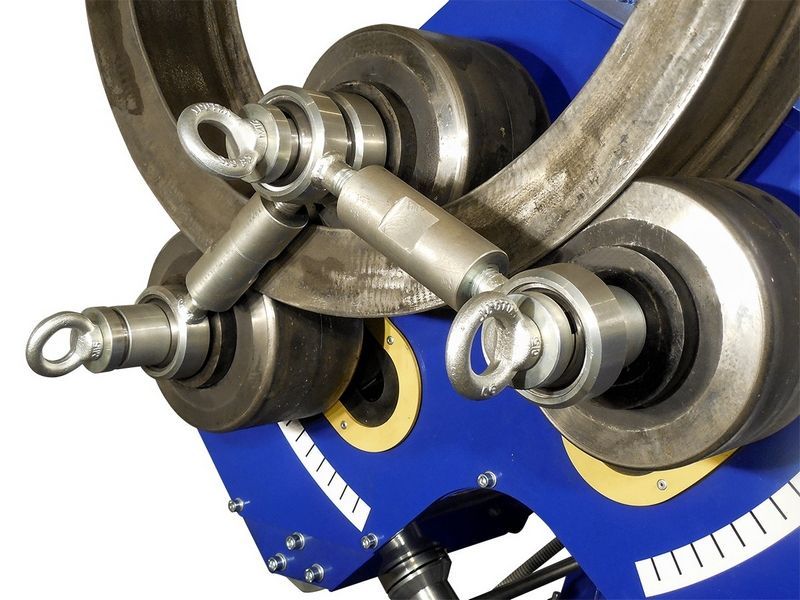

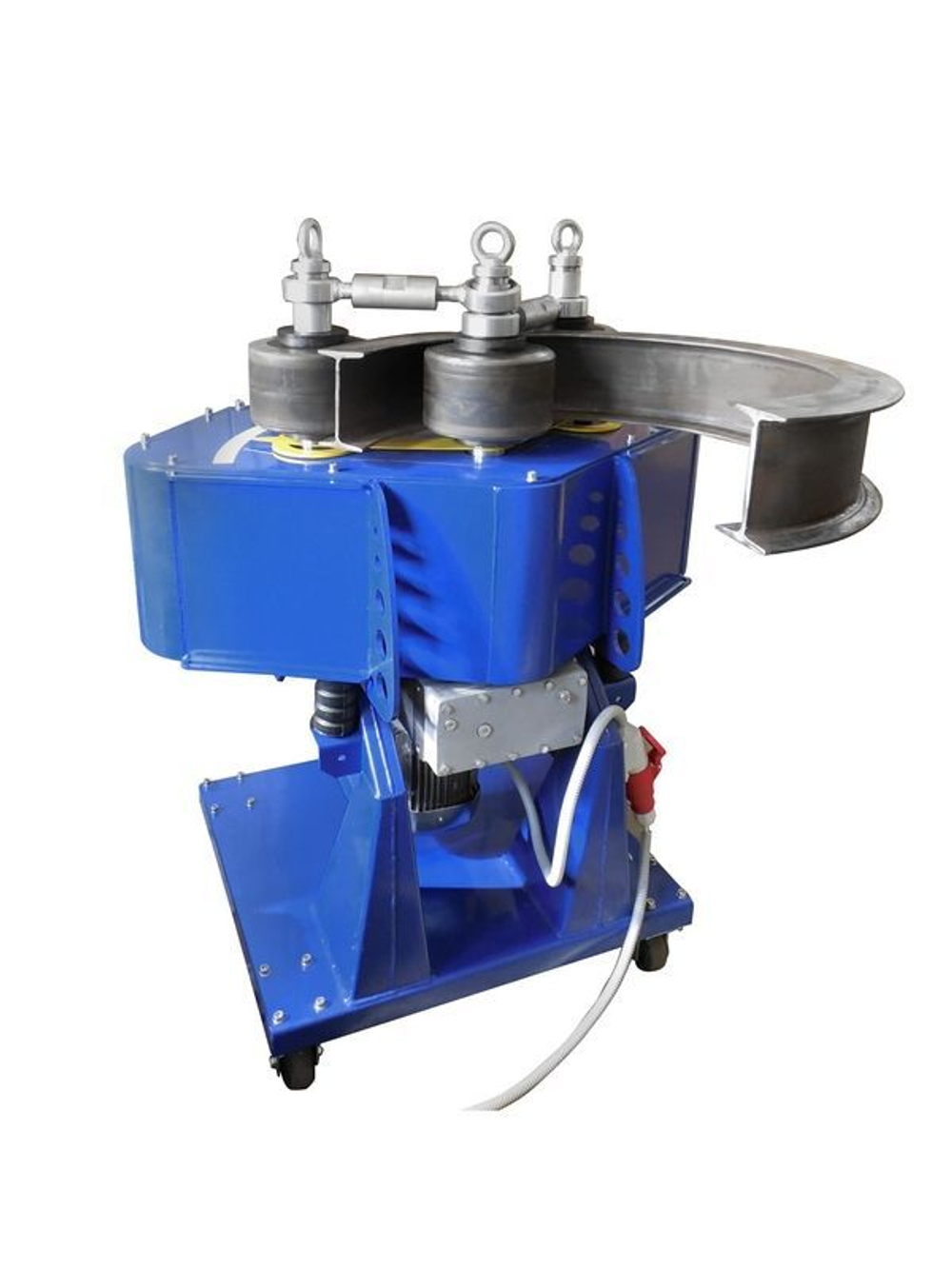

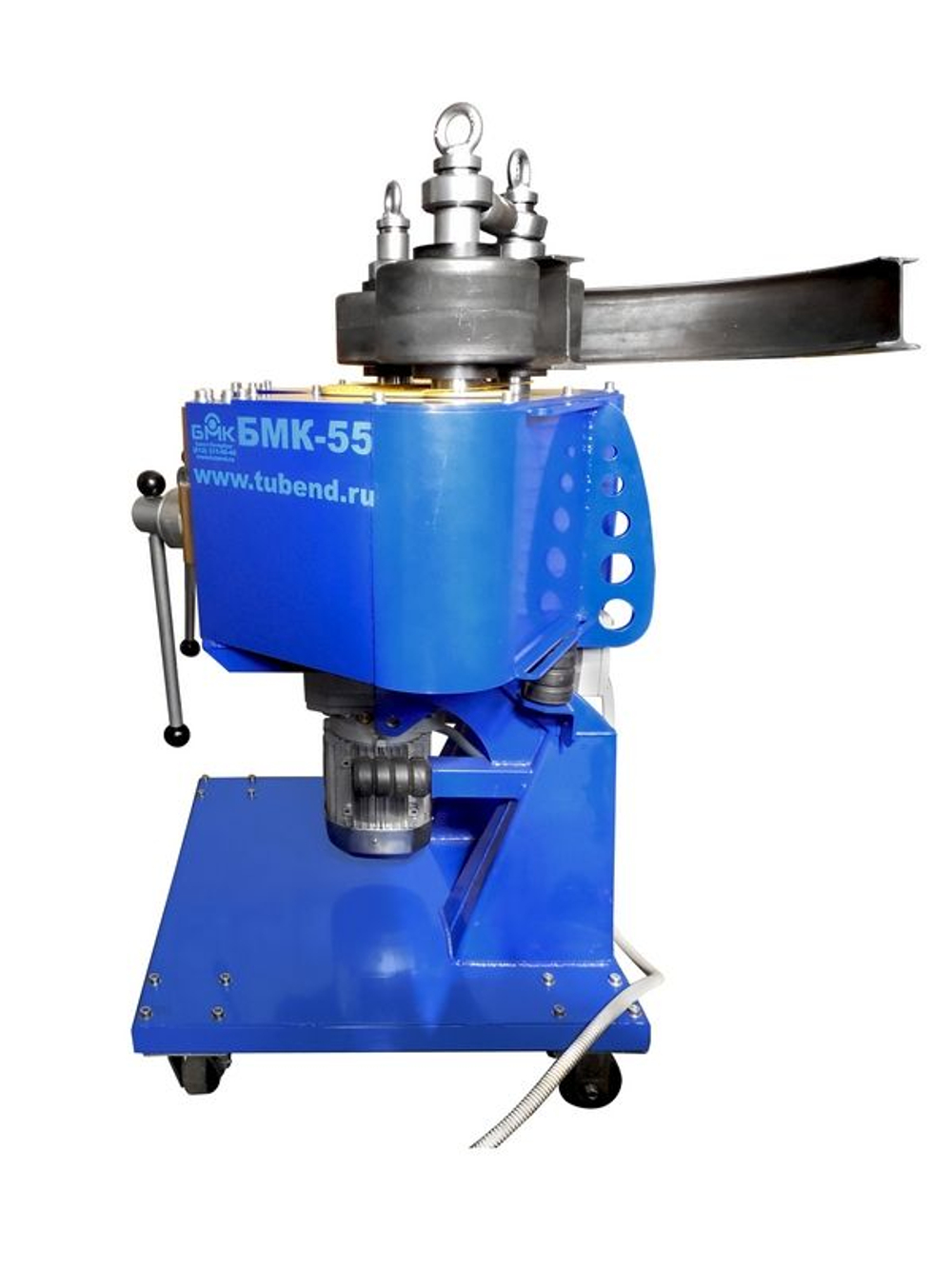

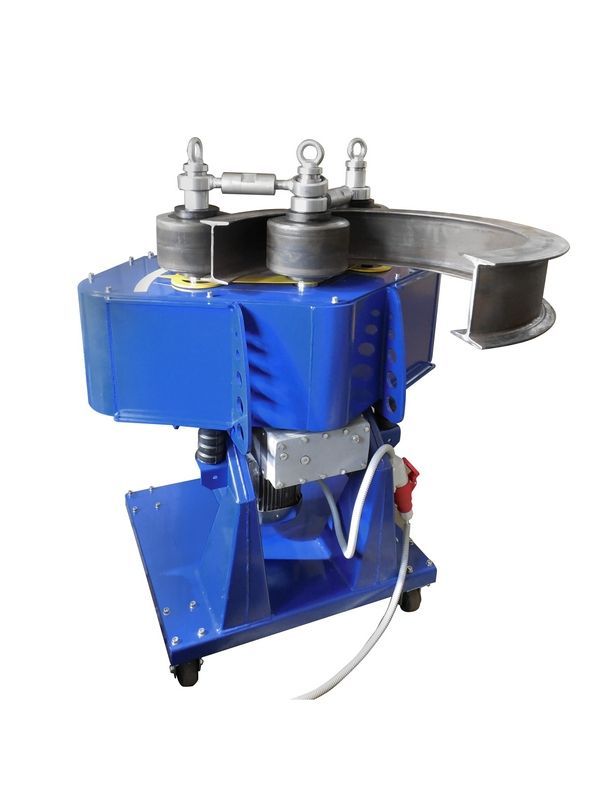

Электромеханический профилегиб Завод БМК-55У

Трехвалковый профилегиб (трубогиб) БМК-55У усиленный предназначен для холодной вальцевой гибки. Профилегибочный станок или трехвалковый трубогиб БМК-55У имеет три ведущих ролика, что позволяет гнуть трубы диаметром до 80 мм за один прогон, при мощности всего 1,5кВт и даже использовать капролоновую оснастку, обеспечивающую отличное качество гибки, без царапин и каких-либо следов на поверхности хромированных, никелированных, полированных труб и труб с лакокрасочным и полимерным покрытием. БМК-55У, благодаря двум винтовым системам поджима, обеспечивает легкий поджим, высокую точность и повторяемость изготавливаемых деталей. Профилегиб мобилен - легко передвигается на колесиках, может работать как в горизонтальном, так и в вертикальном положении. Смена плоскости гиба занимает несколько минут и может выполняться одним человеком, без каких-либо грузоподъёмных механизмов. Профилегибочный станок БМК-55У оснащен выносным пультом управления, что позволяет оператору находится в безопасной зоне при работе станка. Профилегибочная машина БМК-55У не требуют фундамента и пуско-наладочных работ. Любой человек, после нескольких минут обучения, может полноценно работать на профилегибе. Кроме того, для гибки спиралей с заданный шагом подъема витка, профилегиб оснащается механизмами подъема шага витка спирали. Трехвалковый трубогиб БМК-55У от станка БМК-55 отличается усиленным корпусом, усиленными подшипниками валов, усиленными и удлиненными валами, наличием механизма стяжки валов и усиленным, специальным мотор-редуктором мощностью 1,5 кВт.


а) Любой профиль, по сопротивлению изгиба равному трубе 76х5мм, гнется на станке БМК-55У на любой радиус за один прогон.

б) Используются гладкие (без насечек) и даже капролоновые гибочные ролики, не оставляющие никаких следов на поверхности хромированных, никелированных, полированных труб и труб(профилей) с лакокрасочным и полимерным покрытием.

в) Простота конструкции оснастки, для изготовления которой достаточно токарного станка.

2. Многократное увеличение производительности станка благодаря возможности одновременной гибки нескольких профилей на многоручьевых гибочных роликах, а  так же  гибки труб поточным методом.

3. При многоручьевой гибке труб с механизмом стяжки валов, все детали, независимо на каком ручье изготавливались, всегда будут одинаковые.

4. Два винта поджима в совокупности с синхронизацией работы гибочных роликов резко повышает производительность, точность и повторяемость производимых деталей.

5. Мобильность. Для того, чтобы передвинуть профилегибочный станок на другое место не нужны грузоподъемные механизмы. На основании корпуса станка установлены колесики, с помощью которых один человек может переместить профилегибочный станок в нужное место.

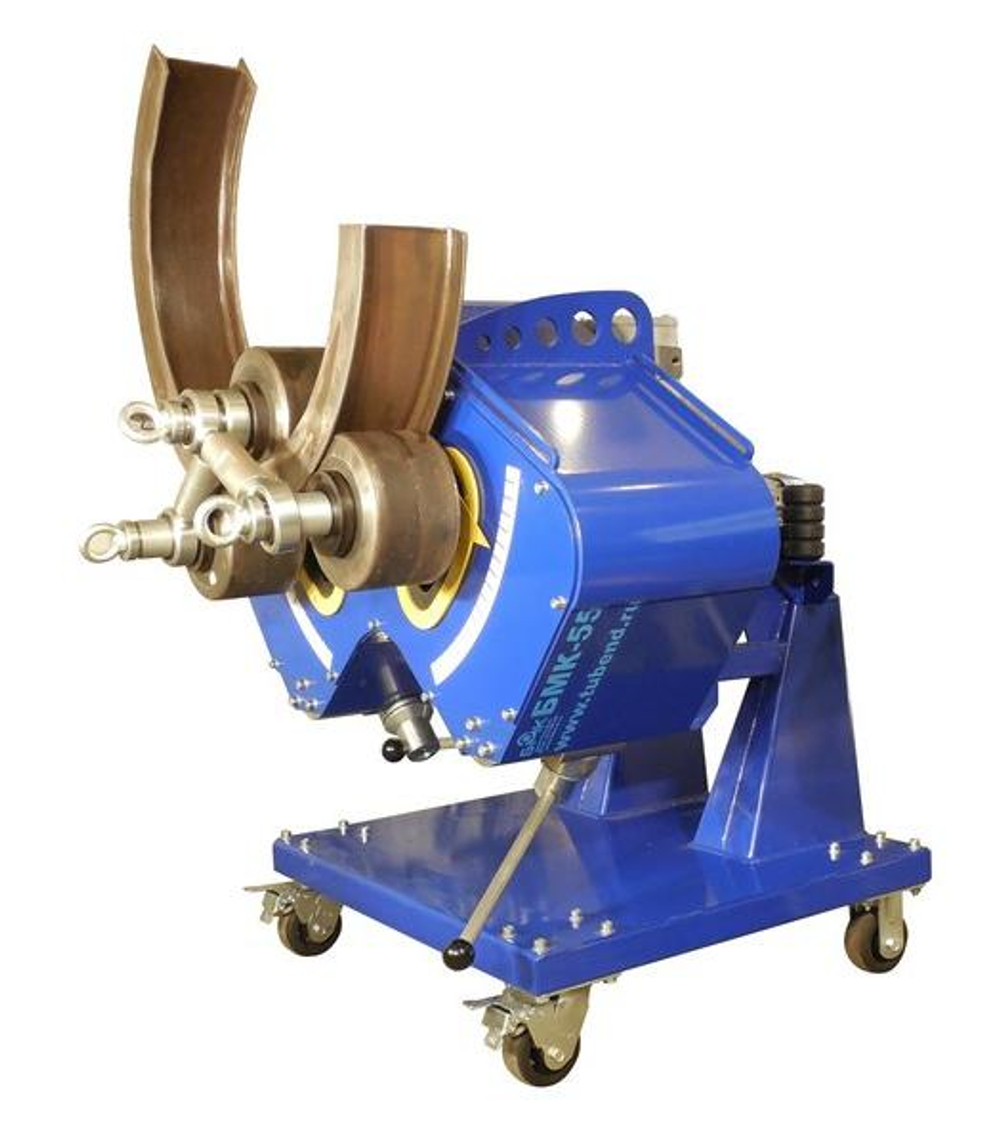

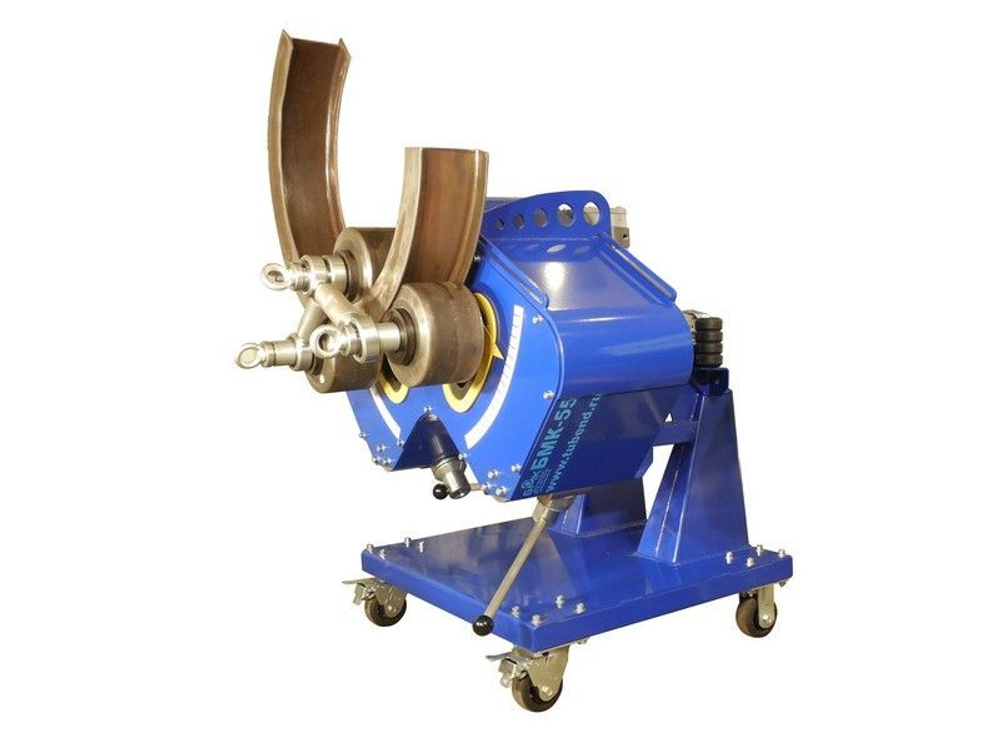

6. Профилегибочный станок работает в вертикальном и горизонтальном положении. Для изменения плоскости гиба требуется всего лишь открутить 2 болта, повернуть гибочный модуль профилегибочного станка в требуемое положение и снова закрепить те же болты.

7. Безопасность обеспечивается выносным пультом управления, оснащенным кнопкой аварийного останова, переключателем направления гиба и педалью с блокиратором. Гиб всегда идет в сторону противоположную штурвалам механизма поджима, а скорость проката профиля соответствует всем правилам техники безопасности.

8. Простой, интуитивно понятный пульт управление позволяет оператору через 5-10 минут приступить к самостоятельной работе на профилегибочном станке.

9. Профилегиб не требует фундамента, шеф-монтажных и пуско-наладочных работ, достаточно подключить его к сети электропитания и начать изготовление деталей.

10. Для изготовления спиралей с заданным шагом подъёма витка спирали, профилегиб может оснащаться механизмами подъема витка спирали, одним (с последующей его переустановкой на другую сторону) либо двумя для левой или правой завивки без переустановки механизма подъема шага витка спирали.

Возможности профилегигибочного станка БМК-55У
