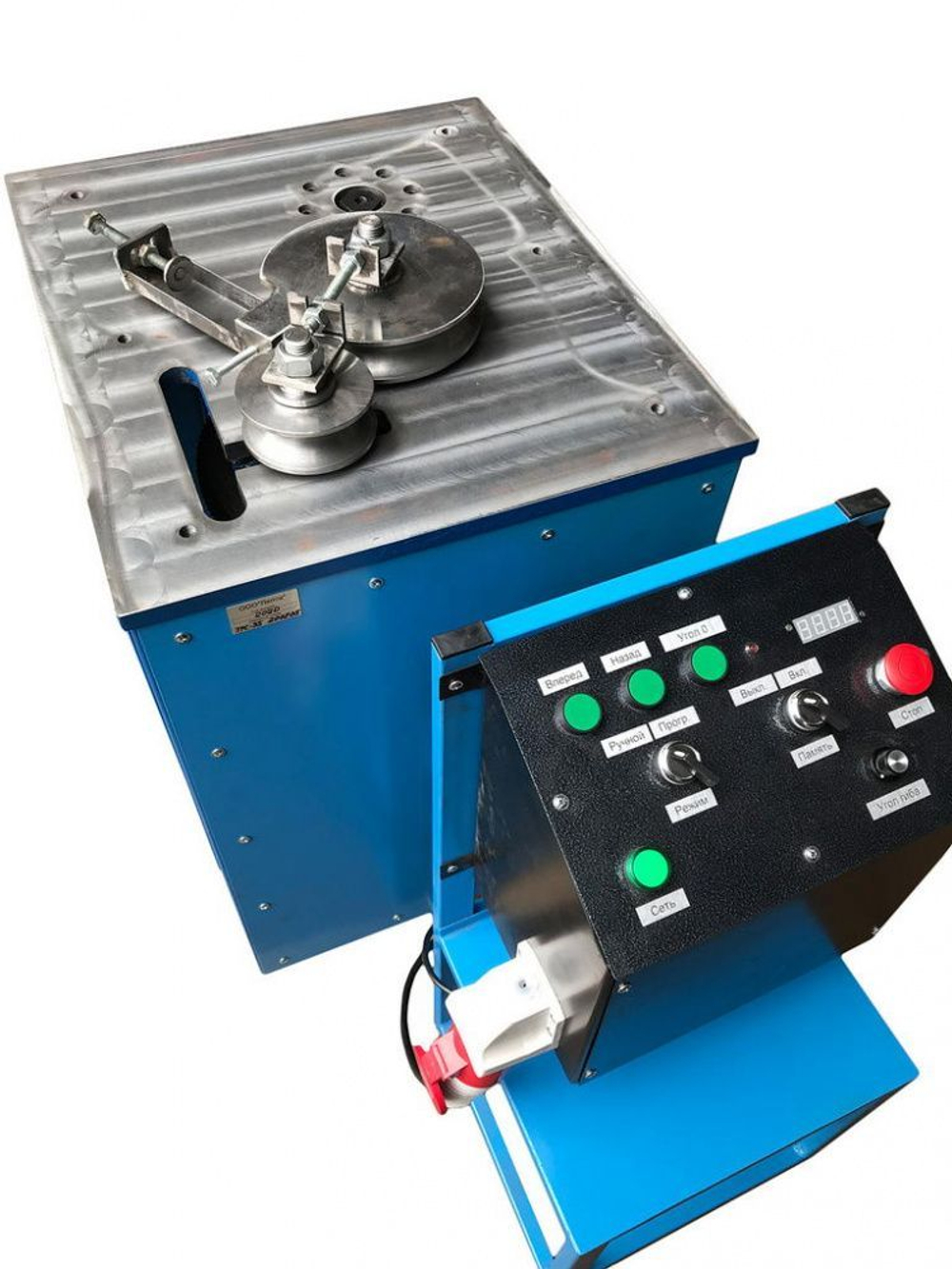

Трубогиб состоит из каркаса , блока управления ,упорных и ведущих роликов (разного диаметра) и хомутов.
Блок управления может быть установлен с любой , удобной для работы стороны станка или вынесен на отдельную стойку.
Внутри каркаса находится зубчатая передача, мотор-редуктор и блок датчика управления.
Изгибание происходит методом обкатки трубы относительно ведущего ролика.
Подготовка к работе и использование
Установить трубогиб на горизонтальную поверхность, подключить напряжение 380 В (желто-зеленый провод – «земля»). При нажатии на кнопку * вперед* вращение должно быть по часовой стрелке. Для правильного вращения необходимо поменять фазы.(при необходимости).
Установить ролики нужного размера .
Установить трубу между ведущим и упорным роликами, прижать хомутом
Для замены ведущего ролика, открутить прижимной винт с шайбой, снять ролик с шестигранника и поставить взамен нужный ролик.
Для замены упорного ролика, повернуть ручку фиксации на один оборот против часовой стрелки и сдвинуть ролик с осью до упора в сторону блока управления. После этого открутить окончательно ручку фиксации, снять упорный ролик с компенсирующими шайбами. Установка упорного ролика производится в обратном порядке.
Положение упорного ролика относительно ведущего определяется перемещением по пазу в плите и обусловлено диаметром изгибаемой трубы и углом гиба .
Требования безопасности
Подключение электропитания к трубогибу должно производиться квалифицированным персоналом.
Эксплуатация и хранение трубогиба должно происходить в закрытых помещениях
ЗАПРЕЩАЕТСЯ:
- использование ТРС-35 не по назначению;
- производить ремонтные работы при включенном в сеть трубогибе;
- эксплуатировать трубогиб с поврежденной изоляцией кабеля электропитания;
- эксплуатировать без заземления.
Транспортировка
Танспортировать трубогиб разрешается в любом положении, не допускающем механических поломок конструкции и элементов управления.
Техническое обслуживание
Периодически необходимо проверять затяжку клемм электропроводки и заземления.
Мотор-редуктор поставляется заправленный синтетическим маслом, рассчитанным на весь срок службы редуктора и не требующим замены в процессе эксплуатации.
Один раз в полгода необходимо смазывать открытую зубчатую передачу (находящуюся внутри каркаса) смазкой Литол-24
Трубогиб ТРС–35 - незаменимый помощник в производстве и строительстве. Это оборудование позволяет выполнять сложные гибочные процессы с разными видами труб и профилей. Подходит для работы с различными материалами, комфортно в использовании. Позволяет добиться точности, нужного радиуса изгиба.
Трубогиб ТРС–35: характеристики, принцип действия
Трубогиб TPC-35 без дополнительной оснастки применяют для гибки профиля и труб с круглым сечением разного диаметра. Оборудование состоит из:
-
каркаса,
-
хомута,
-
упорного и ведущего роликов.
Устройство отлично справляется с гибкой круглых и соответствующих труб с минимальной тратой времени и усилий человека.
Для каких труб стоит купить трубогиб ТРС–35?
Оборудование для проведения гибочных операций рекомендовано покупать, если планируется работа со следующими трубами:
-
водогазопроводными стальными,
-
бесшовными горячекатаными,
-
бесшовными холоднодеформированными,
-
нержавеющими коррозионно-стойкими,
-
тепло- и холоднодеформированными,
-
котельными,
-
медными,
-
латунными,
-
профильными,
-
электросварными из нержавеющей и низкоуглеродистой стали,
-
оцинкованными,
-
покрытыми полимерами,
-
сортового проката.
