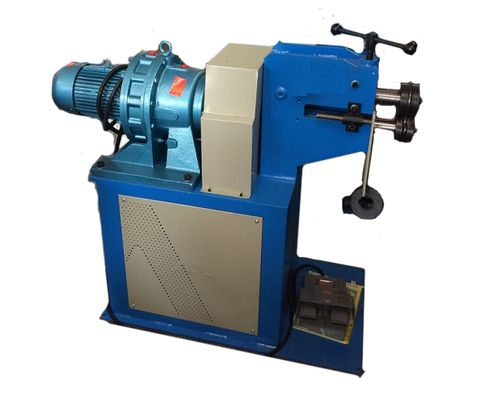

Мощная зиг-машина с электрическим приводом предназначена для обработки краев цилиндрических заготовок, формовку и отгибку различных типов кромки, отбортовку, прокат зига. Используется на производствах водосточных и вентиляционных систем, круглых и овальных воздуховодов, тепловой изоляции труб, дымоходов.
Особенности
- Сварной стальной корпус, станина
- Регулируемый широкий упор
- Стандартный комплект из 2 пар роликов
- Ножной блок управления
- Вертикальная регулировка положения верхнего вала
Конструкция станка и основные рабочие операции.
Станок имеет простую конструкцию, что обеспечивает простоту эксплуатации и компактность.
Основным рабочим материалом станка является листовая сталь. Станок нашел широкое применение при производстве круглых воздуховодов и дымоходов.
Станок можно разделить на три зоны:
- зона крепления станка к базису;
- зона нахождения оператора - оперативная зона;
- зона регулировок- характеристик станка.

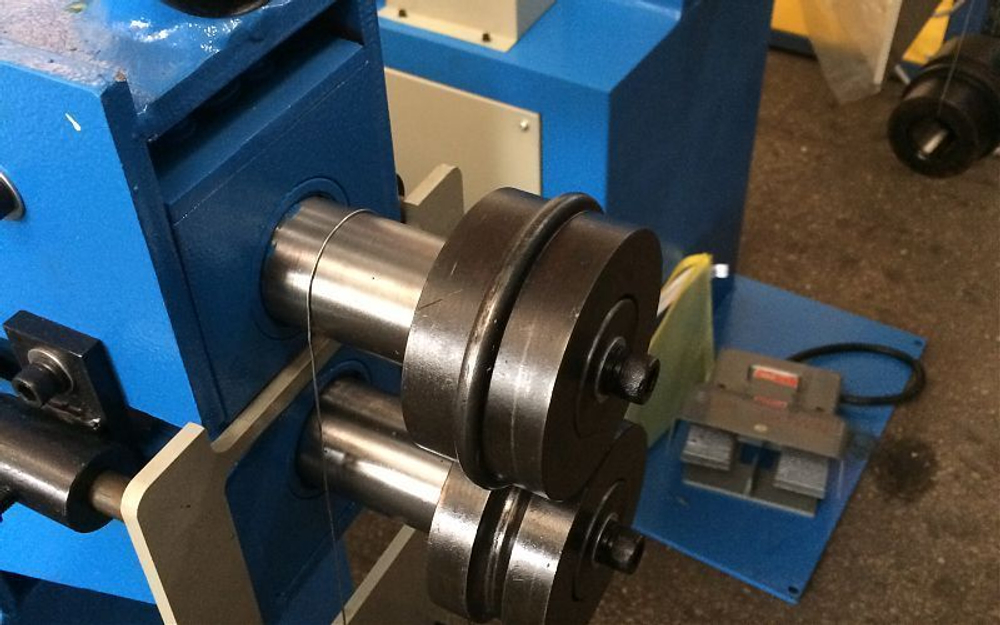

В состав механической части входит редуктор, вал привода верхнего ведущего ролика, вал привода нижнего ведомого ролика, пара рабочих роликов.
В состав электромеханической части входит электродвигатель и блок ножного управления.

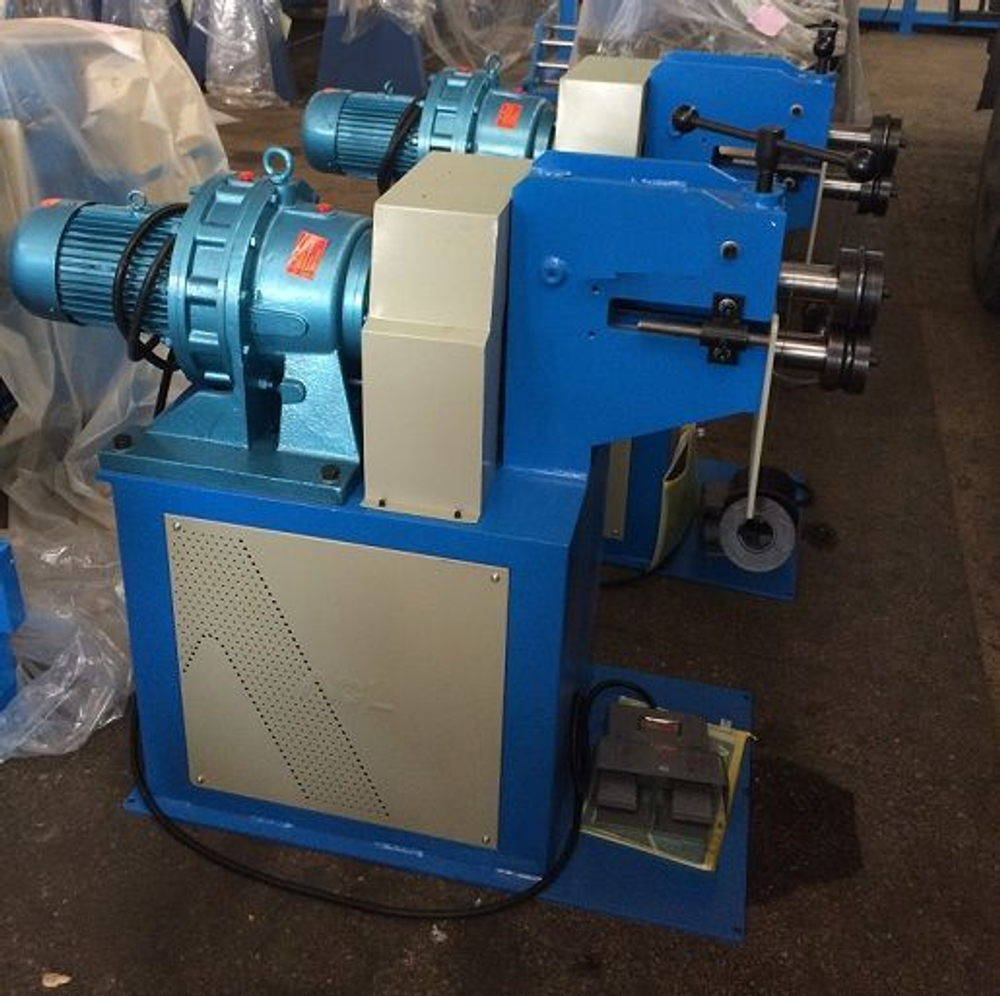

Станок имеет стальную станину, ящик для инструментов, стальной корпус. Внутри корпуса находится система привода валов. С помощью системы электропривода вращение передается на ролики.
Зона настроек основных характеристик станка состоит из двух частей.
Первая – регулировочная ручка перемещает верхний вал по вертикали. Эта настройка обеспечивает необходимый зазор между роликами и закрепление заготовки.
Вторая - регулировочный болт перемещающий упорную пластину. Перемещение упорной пластины позволяет работать с заготовками различных размеров.
Комплект поставки:
Стандартная комплектация- 2 пары роликов
- Упорная пластина
- Педаль управления
Дополнительные комплекты роликов под разные задачи:
- для накатки зига
- для накатки отбортовки (одинарной/двойной)
- отрезные ролики
- обжимные (гофрирующие) ролики
- комбинированные ролики (несколько операций за один проход)
