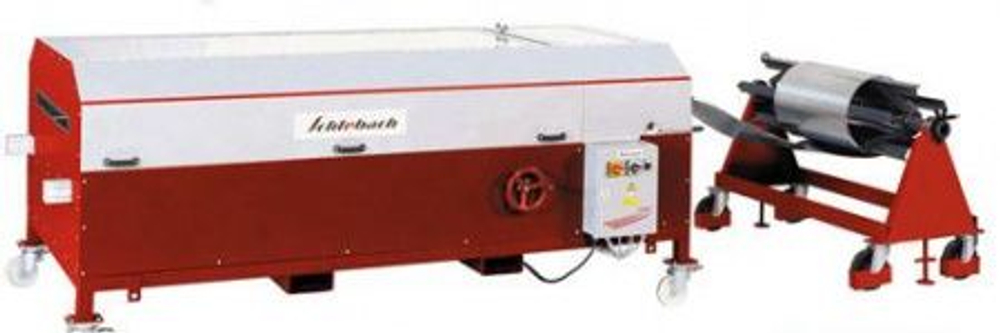

Профилирующая машина SCHLEBACH QUADRO - самый мощный профессиональный универсальный станок, способный производить различные виды кровельных картин, сайдинг, софиты, фасадные кассеты. Инженеры фирмы Шлебах разместили профилирующие пары роликов не на станине, а на специальном съемном профилирующем картридже , что позволило заменять весь комплект прокатывающих пар роликов одновременно, без трудоемкой перенастройки. На платформе SCHLEBACH QUADRO расположены основные модули линии: ЧПУ, основной привод, привод устройств поперечной и продольной резки, системы перфорации и нанесения ребер жесткости. Эти элементы профилирующей линии используются для всех видов профиля и не заменяются при переходе от изготовления одного изделия к другому. Расположенные на основном модуле профилирующие картриджи заменяются в считанные минуты. Двух сторонние профилирующие картриджи для перехода с одного вида профиля на другой просто переворачиваются. Конфигурация линии SCHLEBACH QUADRO позволяет впоследствии приобретать дополнительные профилирующие картриджи под необходимые виды профиля.
Станок QUADRO комплектуется сменными поворотными профилирующими кассетами для производства кровельных картин со следующими видами фальцевого соединения (любые 2 вида фальца из представленных ниже):
- Кровельная картина с двойным стоячим фальцем. Высота профиля 25мм и/или 38мм
- Кровельная картина с самозащелкивающимся фальцем (кликфальц) с перфорированной крепежной рейкой. Высота профиля 25мм и/или 38мм.
- Кровельная картина с самозащелкивающимся фальцем. Высота профиля 25мм и/или 38мм.
- U-профиль (панель с отбортовкой). Высота бортов до 38мм.
При помощи сменных кассет (не поворотные) производится профилирование:
Высокое качество получаемой продукции обеспечивается за счет большого числа профилирующих роликов, постепенно формирующих профиль заготовки. Сменные поворотные картриджи имеют 10 роликовых пар. Сменные неповоротные кассеты поставляются с 10 и 12 формующими парами. Профилирующая машина QUADRO снабжена специальным автоматическим управлением и поперечными ножницами с электромеханическим приводом. Благодаря этому автоматически выдерживается заданная длина и количество деталей.
Дополнительно станок может быть оснащен роликовым листогибочным устройством, высадочными роликами для вогнутых заготовок радиусом от трех метров, устройством продольной резки конусных деталей, барабаном для нанесения перфорации на софиты и фасадные кассеты.
