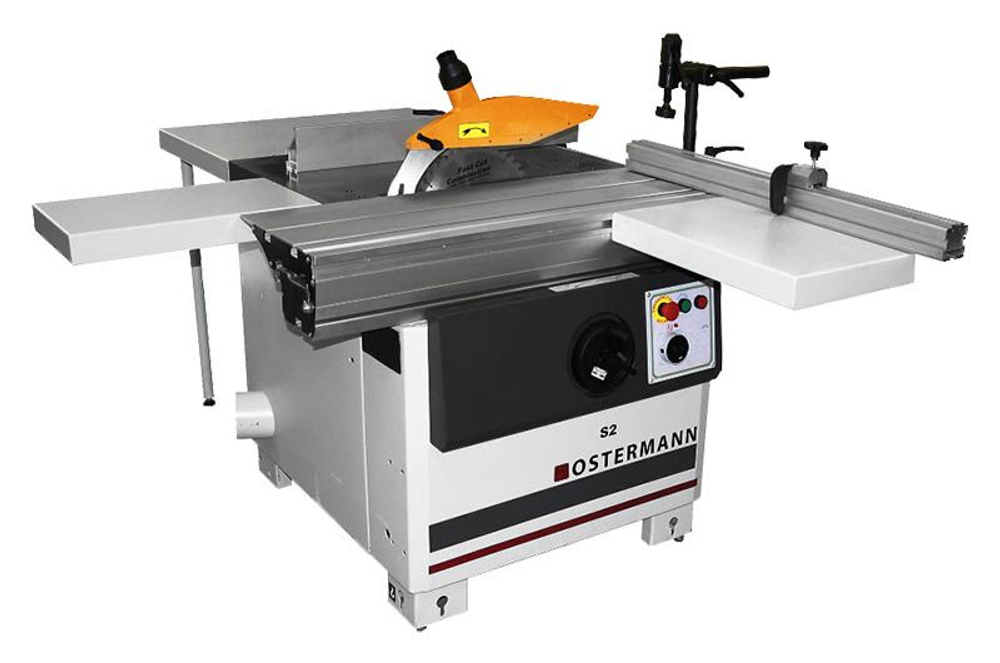

Станок OSTERMANN S2 создан на базе форматно-раскроечного станка, что гарантирует высочайшую точность пиления. Оснащен алюминиевой кареткой 1150 х 350 мм и имеет наклон пильного узла до 45°. Параллельный упор с механизмом точной настройки до 0,1 мм перемещается по массивной стальной направляющей. На каретке установлен поворотный упор и эксцентриковый прижим. Все настройки осуществляются по миллиметровым шкалам, а наклон пилы по угловой. Чугунный рабочий стол имеет 2 расширительных стола: Боковой 500 х 320 мм и задний 800 х 560 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
 | .png) |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Наклон пилы до 45°;
- Высокоточная форматная алюминиевая каретка;
- Массивный чугунный механизм параллельного упора;
- Двигатель увеличенной мощности 5,5 кВт.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | ФОРМАТНАЯ КАРЕТКА Обеспечивает высокую точность реза и плавность хода. Размер каретки 1150 х 350 мм позволяет базировать габаритные заготовки, например щит. Каретка оснащена упорной линейкой. Приставной стол 500 х 320 мм исключает провисание заготовки при торцевании. |
 | УПОРНАЯ ЛИНЕЙКА Имеет возможность поворота для базирования заготовки под углом. Угол отображается на шкале. Флажковый упор для базирования заготовки. Эксцентриковый прижим для фиксации заготовки. |
 | ПЕРЕМЕЩЕНИЕ КАРЕТКИ Две ручки для удобства перемещения каретки. Стопор для фиксации в определенном положении. Каретка перемещается по закаленным стальным пластинам, при необходимости пластины могут быть заменены, что делает ресурс каретки практически вечным. |
| | ПИЛЬНЫЙ УЗЕЛ Имеет удобный доступ для смены пилы. Моторный отсек всегда в чистоте благодаря закрытому контуру пильного узла с подводом воздуховода для удаления стружки. Расклинивающий нож исключает заклинивание пилы. Защитный кожух сверху пилы имеет аспирационный патрубок, что обеспечивает эффективное удаление стружки и безопасность оператора. Пила в комплект не входит. |
 | НАКЛОН ПИЛЫ Наклон пильного узла от 0 до 45° позволяет осуществлять резание под углом. |
 | ПАРАЛЛЕЛЬНЫЙ УПОР Имеет массивное чугунное крепление, что обеспечивает жесткость его фиксации и точность реза. Перемещается упор по стальной цилиндрической направляющей. Ширина пиления удобно определяется по встроенной миллиметровой шкале. |
 | РАСШИРЕНИЕ СТОЛА Для увеличения рабочей поверхности стола в комплекте два приставных стола:
|
 | МОТОРНЫЙ ОТСЕК Наклон пилы винтом с мелкой резьбой через кардан – высокая точность наклона и жесткость конструкции. Пильный узел изолирован от моторного отсека – двигатель защищен от пыли, повышена его долговечность. При смене пилы концевой выключатель блокирует включение двигателя, обеспечивая безопасность оператора. |
 | ПАНЕЛЬ УПРАВЛЕНИЯ Простая и понятная панель управления не требует высокой квалификации оператора. Кнопки:
Маховик наклона пилы. |
 | БОКОВАЯ ПАНЕЛЬ Маховик подъема/опускания пилы, угловая шкала наклона пилы, аварийный выключатель. |
 | АСПИРАЦИОННЫЙ ПАТРУБОК Для эффективного удаления стружки из пильного узла предусмотрен патрубок. |
 | ЕВРОПЕЙСКОЕ КАЧЕСТВО Австрийское качество, проверенное временем! |
