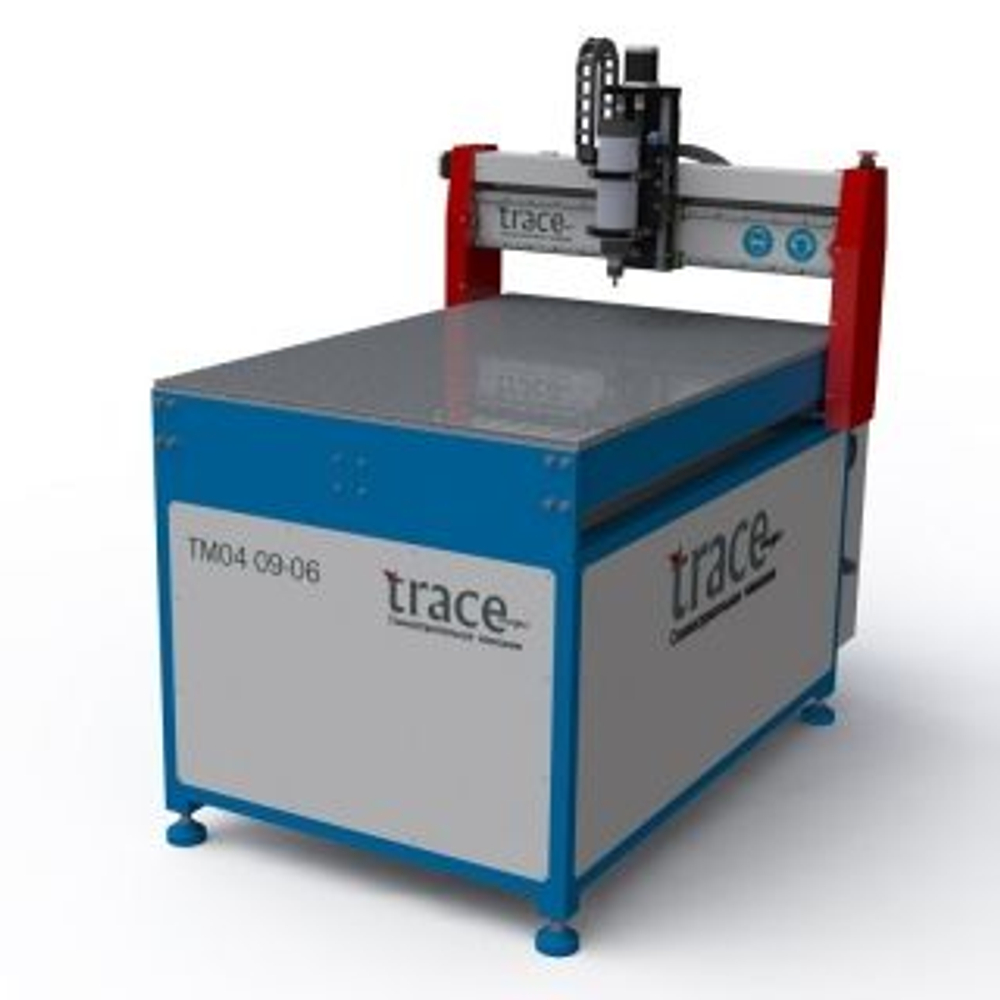

Станок средней серии ТМ04 1209 представляет собой 3-х координатный фрезерно-гравировальный станок с ЧПУ портального типа.
Станок предназначен для 2D/3D обработки различных материалов - дерева, пластика, текстолита, цветных металлов. Также станок найдет применение в рекламном деле, ювелирном деле, у моделистов, столяров и в полиграфии.
Фрезерный станок с ЧПУ ТМ04 1209 разработан для мебельных и деревообрабатывающих производств. Станок имеет большое рабочее поле, поставляется в варианте с 1-м или с 2-мя ШВП по продольной оси.
Виды обрабатываемых материалов:
Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.д.
Область применения станков ТМ04 1209
Реклама:
- Криволинейный раскрой листовых пластиков, ПВХ, акрила, композитов и других материалов.
- Вырезка букв, логотипов, подставок, эмблем и т.д.
Электроника:
- Изготовление корпусов и лицевых панелей приборов
- Изготовление печатных плат
- Фрезерование технологических отверстий в электротехнической и радиоэлектронной аппаратуре
Модельное производство:
- Изготовление мастер моделей, литьевых моделей, прототипов изделий
- Изготовление моделей и архитектурных форм
| Зона обработки - X,Y | 1250 х 900 мм |
| Максимальная высота заготовки | 100 мм |
| Рама станка | Сталь |
| Рабочий стол | Алюминиевый стол с Т-пазами. Размеры 1600 х 1100 мм |
| Точность станка | 20 мкм |
| Максимальная скорость подачи | до 5000 мм/мин |
| Передачи и направляющие | Прецизионные ШВП и профильные линейные направляющие фирмы HIWIN (Тайвань) по всем осям |
| Система приводов | Шаговые двигатели и прямой привод |
| Шпиндель | 2.2 кВт воздушного охлаждения до 24 000 об/мин |
| Смена инструмента | Ручная (цанга ER20 - max 12 мм) |
| Система ЧПУ | Трех-осевая (с возможностью расширения до 4-х осей). Система построена с использованием шаговых драйверов Leadshine – 5А/45В. Интерфейс: LPT |
| Программа управления станком | MACH 3 с использованием G-кодов (лицензия на программу входит в комплектацию). Совместимость со всеми популярными CAD/CAM программами: SprutCAM, ArtCam, SolidCam |
| Питание станка | 220В / 50Гц |
| Гарантийное обслуживание | Гарантийное обслуживание осуществляется со дня приемки-передачи. Срок гарантии 12 месяцев. |
