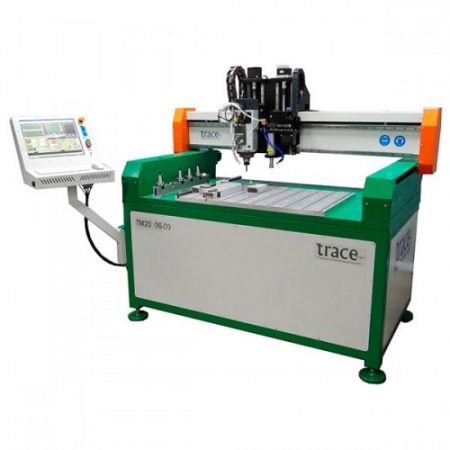

Станок ТМ20 0609-2Z-ATC представляет собой 3-х координатный фрезерный станок портального типа, разработан для высокоточной и производительной обработки таких материалов, как сталь, алюминий и композиты.
Основой для получения качественных изделий являются прецизионный высокоскоростной шпиндель, усиленная портальная конструкция, что позволяет обрабатывать изделия из нержавеющей стали и титан. Стальная конструкция станины обеспечивает высокую жесткость, передачи осуществляются посредством линейных направляющих и ШВП.
Второй шпиндель с резьбонарезной головкой и автоматическая смена инструмента позволяют высоко-эффективно решать поставленные задачи.
Виды обрабатываемых материалов:
Сталь, алюминий, Д16Т, латунь, медь, металлы, древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.д.
Область применения станков ТМ20 0609
Электроника:
- Изготовление корпусов и лицевых панелей приборов
- Изготовление печатных плат
- Фрезерование технологических отверстий в электротехнической и радиоэлектронной аппаратуре
Модельное производство:
- Изготовление мастер моделей, литьевых моделей, прототипов изделий
- Формы для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик
- Изготовление моделей и архитектурных форм
Металлообработка и промышленное производство:
- Фрезерная 2D/3D обработка детали, гравировка, фрезерование отверстий, нарезание резьбы в различных деталях из цветных металлов
- Изготовление технологически сложных форм и высокоточных форм, пресс-форм для литья
| Зона обработки - X,Y | 600 х 900 мм |
| Максимальная высота заготовки | 200 мм |
| Рама станка | Сталь |
| Рабочий стол | Cтальной стол с механическим креплением заготовки. Жертвенный стол Т-слот. |
| Точность станка | 15 мкм |
| Максимальная скорость подачи | 7000 мм/мин |
| Передачи и направляющие | Прецизионные ШВП и профильные линейные направляющие фирмы HIWIN (Тайвань) по всем осям |
| Система приводов | Шаговые двигатели и прямой привод |
| Шпиндель | HSD (Италия) 3.7 кВт воздушного охлаждения до 24 000 об/мин |
| Смена инструмента | Автоматическая (ISO30, магазин на 5 инструментов). Цанга ER25 - max 16 мм |
| Система подачи СОЖ | Организована с помощью контроллера с регулировкой частоты и длительности подачи. Предназначен для создания и подачи жидкостного или масляного тумана в область обработки. Подающий бачок емкостью 1 литр. Возможность использования СОЖ, дистиллированной воды |
| Система ЧПУ | Четырех-осевая (с возможностью расширения до 6-х осей). Система построена с использованием шаговых драйверов фирмы Leadshine – 8А/70В. Интерфейс LPT |
| Программа управления станком | MACH 3 с использованием G-кодов (лицензия на программу входит в комплектацию). Совместимость со всеми популярными CAD/CAM программами: SprutCAM, ArtCam, SolidCam и т.д. |
| Питание станка | 380В / 50Гц |
| Гарантийное обслуживание | Гарантийное обслуживание осуществляется со дня приемки-передачи. Срок гарантии 12 месяцев. |
