Гидравлический пресс П6328 (П-6328Б) не имеет гидроподушки. Гидравлический пресс П6328 (П-6328Б) способен создавать усилие до 63 тонн при выполнении следующих операций:
- прошивка;
- запрессовка-выпрессовка;
- калибровка;
- штамповка листов без глубокой вытяжки;
- правка.
Управление прессом П6328 (П-6328Б) кнопочное с помощью электропривода и рассчитано на три различных режима работы:
- наладочный;
- одиночный (полуавтоматический);
- автоматический.
Комплектация
В комплект П6328 (П-6328Б) входят открытая станина С-образной формы, электропривод и гидроагрегаты с насосами, поддающимися регулировке. Пресс П6328 (П-6328Б) оборудован пазами Т-образной формы, служащими для крепления инструментов и оснастки. В верхней консоли станины размещен рабочий цилиндр, а столом пресса служит нижняя консоль.
Дополнительно к стандартной комплектации П6328 (П-6328Б) возможна поставка правильного стола и оснастки.

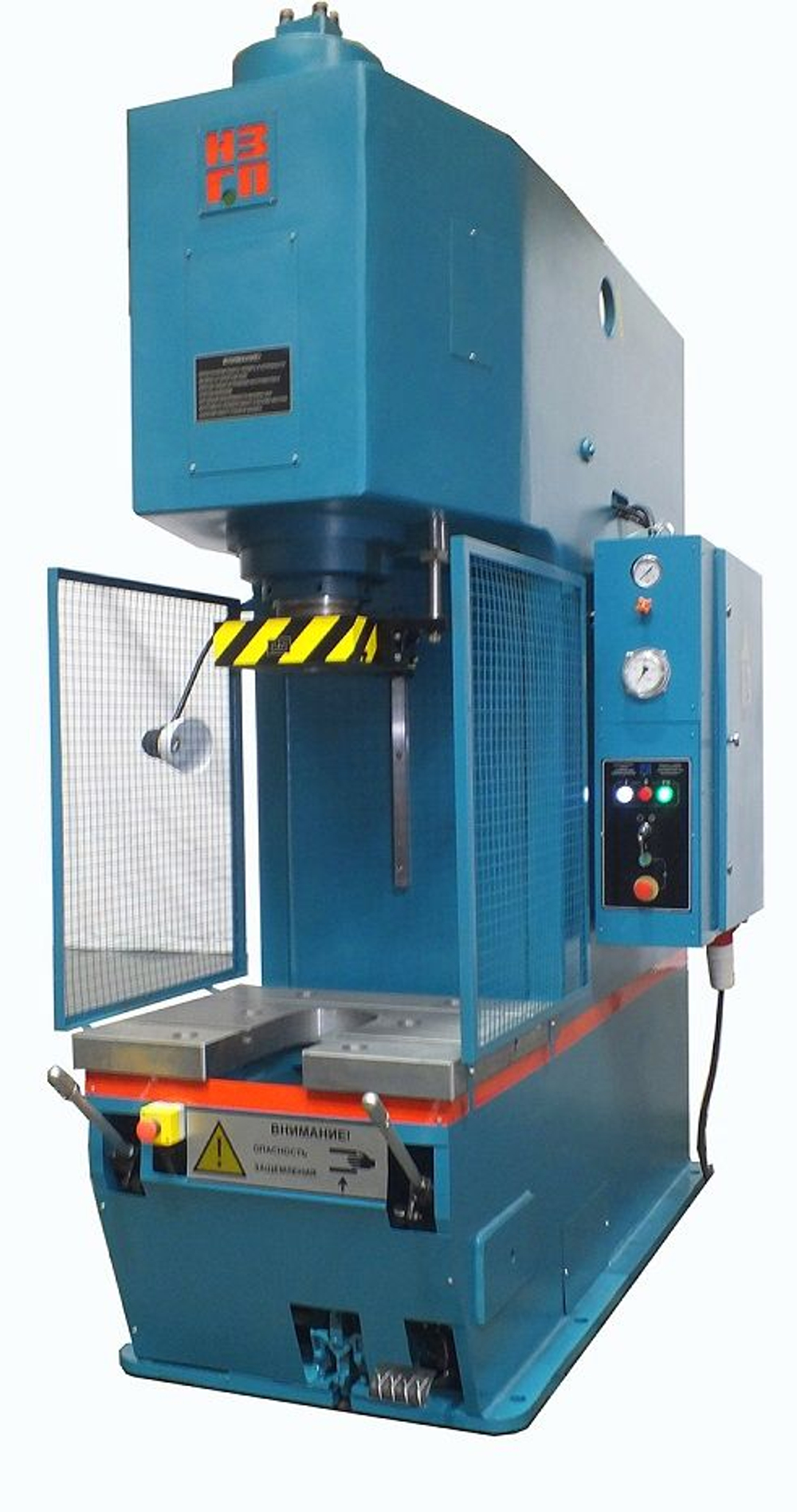

П6328Б Пресс гидравлический одностоечный правильно запрессовочный. Назначение, область применения
Пресс гидравлический одностоечный без гидроподушки П6328Б предназначен для выполнения широкого круга работ: запрессовки - выпрессовки, прошивки, калибровки, правки (рихтовки), листовой штамповки без глубокой вытяжки.
Гидравлический пресс одностоечный универсальный модели П6328, усилием 630кН предназначен для выполнения следующих операций:
- гибка, пробивка, штамповка, калибровка, запрессовка;
- правка - при оснащении правильным инструментом и правильным столом;
- точная правка - при оснащении устройством для точной правки и, при необходимости, правильным столом.
Прессы могут применяться как в производственных, так и в ремонтных подразделениях и мастерских.
Прессы П6328, кроме того, имеют возможность встройки в автоматическую линию или комплекс. По особому заказу все прессы могут оснащаться правильным столом и оснасткой, а прессы ПБ6330-02 и ПБ6334-02 - механизмом точной правки.
Все узлы прессов установлены на С-образной станине сваренной из листового проката. В верхней консоли закреплен рабочий цилиндр. К нижнему торцу штока цилиндра крепится ползун, с левой стороны пресса — конечные выключатели, с правой — электрошкаф с кнопочной панелью управления и манометры. На нижней консоли устанавливается стол для крепления инструмента или правильного стола, на который может быть установлено приспособление для правки. На передней части нижней консоли пресса расположены пульты управления. Для ручного управления предусмотрена рукоятка.
Привод пресса индивидуальный гидравлический, расположен внутри гидробака, установленного на станине.
Цилиндр - поршневого типа крепится в верхней части станины. В отверстие штока цилиндра установлен рабочий инструмент.
Электросхема имеет блокировку, осуществляющую немедленное отключение вводного автомата при открывании дверцы электрошкафа.
Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью — маслом — и не требуют специальной смазки. Оси рычагов управления смазываются пресс-масленками.
На прессах установлено ограждение и фотозащита.
Режимы работы:
- наладочный,
- полуавтоматический,
- автоматический.
Управление прессом осуществляется:
- от рукоятки,
- от рукоятки с кнопкой,
- от одной кнопки,
- от двух кнопок.
Смазка комбинированная.
Конструкция прессов позволяет встраивать их в автоматические линии.
Прессы изготовляются и поставляются в соответствии с техническими условиями
- ТУ2-041-748—83 (пресс модели П6320Б)
- ТУ2-041-747—82 (пресс модели П6328Б)
Климатическое исполнение:
- для умеренного, холодного климата (основное)
- тропическое (по особому заказу)
Габаритные размеры пресса П6328Б
Габаритные размеры рабочего пространства пресса П6328Б
