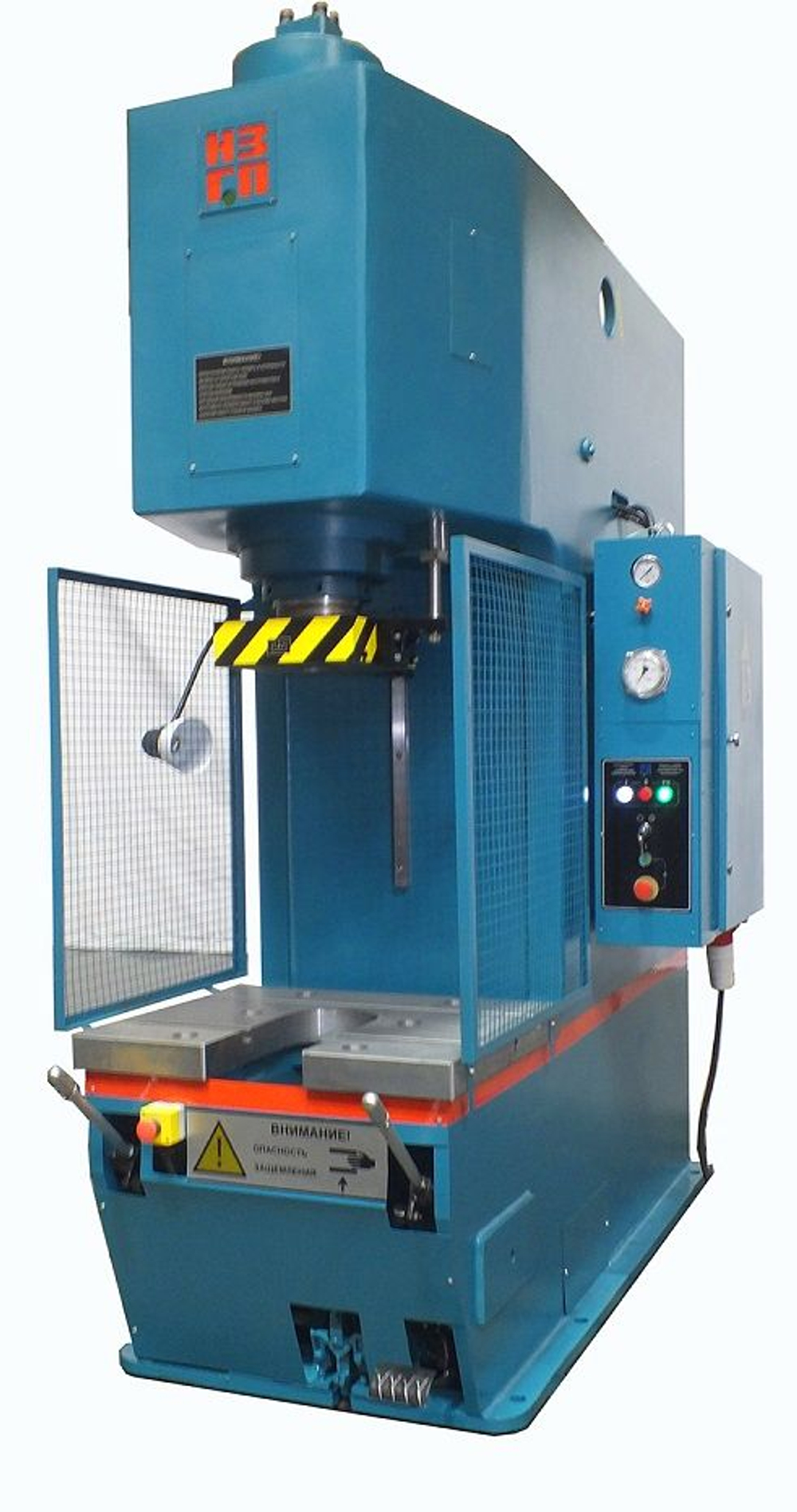

Гидравлический пресс ПБ6330-02 (П-6330, П6330-02) - промышленное оборудование, предназначенное для механической обработки заготовок из металла путем сжатия.
Гидравлический пресс ПБ6330-02 (П-6330, П6330-02) является одностоечным и не имеет гидроподушки. В процессе работы он способен создавать усилие до 100 тонн и выполнять следующие операции:
- прошивка;
- запрессовка-выпрессовка;
- калибровка;
- штамповка листов без глубокой вытяжки;
- правка.
Управление прессом кнопочное с помощью электропривода и рассчитано на три различных режима работы:
- наладочный;
- одиночный (полуавтоматический);
- автоматический.
Комплектация
В комплект поставки данной модели входят открытая станина С-образной формы, электропривод и гидроагрегаты с насосами, поддающимися регулировке. Пресс оборудован пазами Т-образной формы, служащими для крепления инструментов и оснастки. В верхней консоли станины размещен рабочий цилиндр, а столом пресса служит нижняя консоль.
Дополнительно к стандартной комплектации ко всем моделям этой серии возможна поставка бойка, правильного стола и оснастки, а модель П6330-02 за отдельную плату может быть доукомплектована механизмом для точной правки.
П6330 пресс гидравлический одностоечный правильно запрессовочный. Назначение, область применения
Пресс гидравлический одностоечный П6330 предназначен для запрессовки, выпрессовки, прошивки, правки, листовой штамповки без глубокой вытяжки, монтажных, штамповочных и других работ, а также для правки при установке правильного стола и правильного инструмента. Применяется в различных отраслях промышленности, как в производственных, так и в ремонтных подразделениях и мастерских. Эксцентричное нагружение при работе пресса не допускается.
Узлы пресса монтируются на сварной станине С-образной формы. В верхней консоли станины расположен цилиндр, в нижней — механизм переключения управления (двурукое, однорукое, педальное). Привод пресса — гидравлический. Гидроагрегат П63В4 установлен внутри станины. Электрооборудование монтируется в электрошкафу, который расположен на задней обшивке пресса. Обшивка со шкафом крепится к станине шарнирными петлями. Рукоятки управления посредством рычагов через механизм переключения управления связаны с планкой, которая одним концом соединена с распределительным золотником, другим — через возвратный штырь, модификатор связан с ползуном.
Управление прессом — двурукое и однорукое правое осуществляется перемещением правой рукоятки.
Электросхема имеет блокировку, осуществляющую немедленное отключение вводного автомата при открывании дверцы электрошкафа.
Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью — маслом — и не требуют специальной смазки. Оси рычагов управления смазываются пресс-масленками.
Разработчик — оренбургский завод гидравлических прессов «Гидропресс» (головной).
Габаритные размеры рабочего пространства пресса П6330
Габаритные размеры рабочего пространства пресса П6330 с правильным столом
Посадочные и присоединительные базы гидропресса П6330
Схема управления гидравлическим прессом П6330
Гидросхема гидравлического пресса П6330
