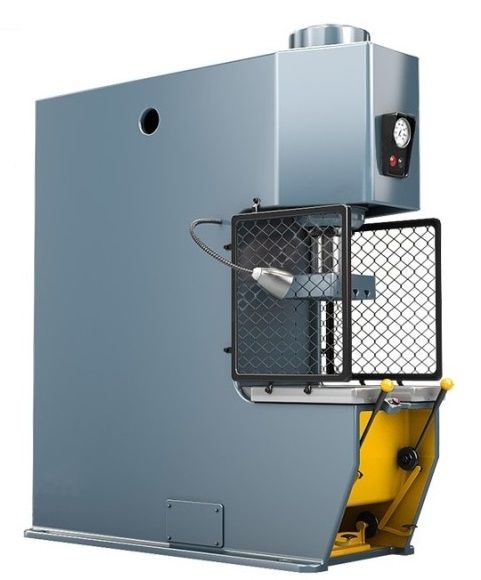

Гидравлический пресс НЗГП ПБ6334

Гидравлический пресс ПБ6334-02 (П-6334, П6334-02) - промышленное оборудование, предназначенное для механической обработки заготовок из металла путем сжатия.

Гидравлический пресс ПБ6334-02 (П-6334, П6334-02) является одностоечным и не имеет гидроподушки. В процессе работы он способен создавать усилие до 250 тонн и выполнять следующие операции:

• прошивка;
• запрессовка-выпрессовка;
• калибровка;
• штамповка листов без глубокой вытяжки;
• правка.

Управление прессом кнопочное с помощью электропривода и рассчитано на три различных режима работы:

1. наладочный;
2. одиночный (полуавтоматический);
3. автоматический.

Комплектация

В комплект пресса ПБ6334-02 (П-6334, П6334-02) входят открытая станина С-образной формы, электропривод и гидроагрегаты с насосами, поддающимися регулировке. Пресс ПБ6334-02 оборудован пазами Т-образной формы, служащими для крепления инструментов и оснастки. В верхней консоли станины размещен рабочий цилиндр, а столом пресса служит нижняя консоль.

Дополнительно к стандартной комплектации ко всем моделям этой серии возможна поставка бойка, правильного стола и оснастки, а модель ПБ6334-02 за отдельную оплату может быть доукомплектована механизмом для точной правки.

П6334 пресс гидравлический одностоечный правильно запрессовочный. Назначение, область применения

Прессы гидравлические одностоечные без гидроподушки П6334 предназначены для выполнения широкого круга работ: запрессовки - выпрессовки, прошивки, калибровки, правки (рихтовки), листовой штамповки без глубокой вытяжки.

Гидравлический пресс одностоечный универсальный модели П6334, усилием 2500 кН предназначен для выполнения следующих операций:

• гибка, пробивка, штамповка, калибровка, запрессовка;
• правка - при оснащении правильным инструментом и правильным столом;
• точная правка - при оснащении устройством для точной правки и, при необходимости, правильным столом.

Прессы могут применяться как в производственных, так и в ремонтных подразделениях и мастерских.

Прессы П6334, кроме того, имеют возможность встройки в автоматическую линию или комплекс. По особому заказу все прессы могут оснащаться правильным столом и оснасткой и механизмом точной правки.

Все узлы прессов установлены на С-образной станине сваренной из листового проката. В верхней консоли закреплен рабочий цилиндр. К нижнему торцу штока цилиндра крепится ползун, с левой стороны пресса — конечные выключатели, с правой — электрошкаф с кнопочной панелью управления и манометры. На нижней консоли устанавливается стол для крепления инструмента или правильного стола, на который может быть установлено приспособление для правки. На передней части нижней консоли пресса расположены пульты управления. Для ручного управления предусмотрена рукоятка.

Привод пресса индивидуальный гидравлический, расположен внутри гидробака, установленного на станине.

Цилиндр - поршневого типа крепится в верхней части станины. В отверстие штока цилиндра установлен рабочий инструмент.

Электросхема имеет блокировку, осуществляющую немедленное отключение вводного автомата при открывании дверцы электрошкафа.

Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью — маслом — и не требуют специальной смазки. Оси рычагов управления смазываются пресс-масленками.

На прессах установлено ограждение и фотозащита.

Режимы работы:

• наладочный,
• полуавтоматический,
• автоматический.

Управление прессом осуществляется:

• от рукоятки,
• от рукоятки с кнопкой,
• от одной кнопки,
• от двух кнопок.

Смазка комбинированная.

Конструкция прессов позволяет встраивать их в автоматические линии.

Климатическое исполнение:

• для умеренного, холодного климата (основное)
• тропическое (по особому заказу)

Разработчик — оренбургский завод гидравлических прессов «Гидропресс» (головной).

Габаритные размеры рабочего пространства пресса П6334

Спецификация составных частей пресса П6334

1. Управление прессом - П6334А.41А.001
2. Ползун - П6334А.32А.001
3. Станина - П6334А.11.001А
4. Цилиндр рабочий - П6334А.31.001Г
5. Трубопровод - П6334А.81.001
6. Гидроагрегат - П6334
7. Электрошкаф - П6334А.93.001А
8. Электрооборудование - П6334А.91.001А
9. Электропанель - П6330.92.001
10. Стол рабочий - П6334А.61.001
11. Боек - П6334А.62.001
12. Механизм коротких ходовП6330.42Д.001
13. Приспособление для правки - П9.00.001А

Габаритные размеры пресса П6334 с правильным столом

Посадочные и присоединительные базы пресса П6334. Крепление инструмента

Схема управления гидравлическим прессом П6334

Устройство управления гидравлическим прессом П6334

К распределительному золотнику 14 и возвратному штырю 7 крепится планка 8, к которой присоединены тяга и возвратная пружина 12, последняя через регулируемый винт 10 крепится к станине. Тяга 2 другим концом присоединена к рычагу 17, который тягой 18 соединен с осью 21 . На оси 21 свободно вращаются рычаги 23 и 25 (на рычаге 25 жестко закреплена левая рукоятка), на которых закреплены кулачки, воздействующие на ромб 24.

На той же оси 21 свободно вращается рамка 20 (в которой закреплена правая рукоятка), центрирующаяся в нейтральном положении двумя пружинами.

Рамка 20 закрыта кожухом 19.

К ползуну крепится модификатор 3. С модификатором связана штанга 9, на которой закреплены кулачки 11 и 4. Кулачки могут быть закреплены на разной высоте по штанге и служат для ограничения хода штока вверх и вниз. Штанга 9 и возвратный штырь 7 ходят в направляющей втулке. На штанге 9 размещен механизм коротких ходов 5. Пружина 6 вместе со штырем 7 служит, упором для планки 8 при пуске пресса. Упоры 13 и 16 ограничивают ход планки 8.

Работа управления гидравлическим прессом П6334

Управление прессом может быть двурукое и однорукое правое.

При пользовании двуруким управлением правая рукоятка сначала перемещается влево до упора, после чего обе рукоятки одновременно перемещаются вниз.

От них, через систему рычагов движение передается планке 8, которая поворачивается относительно точки "А". при этом золотник 14 переместится вниз и откроет путь маслу от насоса в поршневую полость цилиндров. Осуществляется ход штока вниз. Вместе со штоком движется штанга 9, на которой расположены два подвижных кулачка 4 и 11. В конце хода кулачок 11 нажимает на штырь 7, планка 8 поворачивается относительно упора 16 и выводит золотник 14 в нейтральное положение, происходит останов штока. При снятии усилия с рукояток управления пружина 12 поворачивает планку 8 относительно точки "А" вверх, золотник 14 занимает верхнее положение. Масло от насоса подается в штоковую полость цилиндра, шток со штангой 9 движется вверх. В конце хода штока вверх кулачок 4 нажимает на штырь 7, планка 8 поворачивается относительно упора 13 и вводит золотник 14 в нейтральное положение, шток останавливается.

Схема электрическая гидравлического пресса П6334

Схема гидравлическая пресса П6334

Спецификация гидравлической схемы пресса П6334

1. Электродвигатель
2. Распределитель - П63В4.41.051А
3. Дроссель - ГР-П6332.42.001
4. Клапан предохранительный - 1КЛ20А
5. Клапан предохранительный - 11КЛ10
6. Клапан предохранительный - 11КЛ10
7. Клапан обратный управляемый с предохранителем - 2КУ20
8. Клапан обратный - 1К020
9. Клапан предохранительный с обратным клапаном - 12КЛ20
10. Клапан обратный управляемый - 1КУ32А
11. Фильтр - MS200
12. Насос радиально-плунжерный с подшипником - B80/32LTGL10B68
