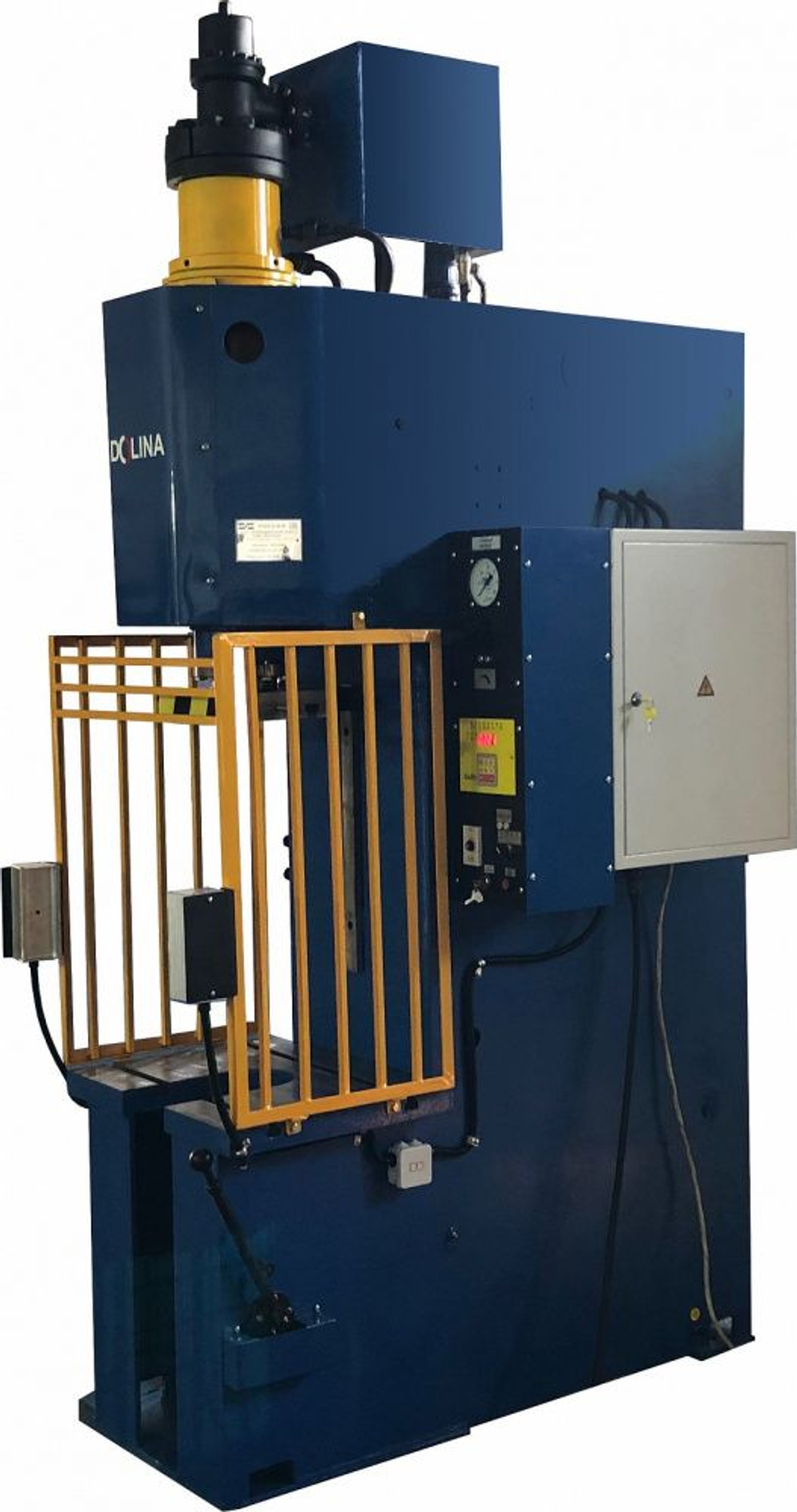

Конструктивно одностоечный пресс П6326 (ПБ6326М) базируется на сварной станине открытого типа, имеющий С-образный вид.
Сверху станины крепится рабочий цилиндр. Нижняя площадка станины является рабочим столом пресса. Последний оборудован Т-образными прорезями, служащими для закрепления необходимого инструмента и принадлежностей. Движителем пресса служат гидравлические агрегаты с заранее отрегулированными насосами.Рабочие механизмы пресса П6326 (ПБ6326М) расположены во внутренней части станин прессов. Электрическая оснастка расположена в специальном шкафу, укреплённом на правой боковой стороне станин прессов. На лицевой стороне электрического шкафа размещён пульт управления, контрольно-измерительные приборы, индикаторы необходимой сигнализации и органы управления приводом гидроагрегата.
Прессом П6326 (ПБ6326М) можно, при необходимости, управлять в режиме наладки, частично автоматическом режиме (разовый цикл) и рабочем (полностью автоматическом) режиме. Последний служит для устройства автоматической поточной линии в производстве.
Особо опасная зона прессов имеет защитное ограждение и оборудована аварийными фотоэлементами.
Прессы могут применяться как в производственных, так и в ремонтных подразделениях и мастерских.
Прессы П6326, кроме того, имеют возможность встройки в автоматическую линию или комплекс. По особому заказу все прессы могут оснащаться правильным столом и оснасткой, а прессы ПБ6330-02 и ПБ6334-02 - механизмом точной правки.
Особенности конструкции. Все узлы прессов установлены на С-образной станине сваренной из листового проката. В верхней консоли закреплен рабочий цилиндр. К нижнему торцу штока цилиндра крепится ползун, с левой стороны пресса — конечные выключатели, с правой — электрошкаф с кнопочной панелью управления и манометры. На нижней консоли устанавливается стол для крепления инструмента или правильного стола, на который может быть установлено приспособление для правки. На передней части нижней консоли пресса расположены пульты управления. Для ручного управления предусмотрена рукоятка.
Привод пресса индивидуальный гидравлический, расположен внутри гидробака, установленного на станине.
Цилиндр - поршневого типа крепится в верхней части станины. В отверстие штока цилиндра установлен рабочий инструмент.
Электросхема имеет блокировку, осуществляющую немедленное отключение вводного автомата при открывании дверцы электрошкафа.
Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью — маслом — и не требуют специальной смазки. Оси рычагов управления смазываются пресс-масленками.
Особо опасная зона прессов имеет защитное ограждение и оборудована аварийными фотоэлементами.
Режимы работы:
- наладочный – все движения пресс осуществляет при нажатии соответствующей кнопки, при отпускании кнопок движения прекращаются
- полуавтоматический – по команде оператора пресс совершает сначала ускоренный, а потом и рабочий ход ползуна (настраивается механизмом конечных выключателей), рабочий ход происходит до команды на размыкание пресса, после чего ползун автоматически возвращается в исходное положение (настраивается концевым выключателем). Команда на размыкание пресса приходит либо от датчика давления (работа по давлению), либо от нижнего концевого выключателя (работа по пути);
- автоматический – применяется в случае встраивания пресса в автоматическую линию. Почти полностью соответствует полуавтоматическому режиму, с той лишь разницей, что команда на начало следующего цикла приходит не от оператора, а от средств механизации об окончании позиционирования обрабатываемой заготовки.
Управление прессом осуществляется:
- от рукоятки
- от рукоятки с кнопкой
- от одной кнопки
- от двух кнопок
Смазка комбинированная.
Конструкция прессов позволяет встраивать их в автоматические линии.
Климатическое исполнение:
- для умеренного, холодного климата (основное)
- тропическое (по особому заказу)
