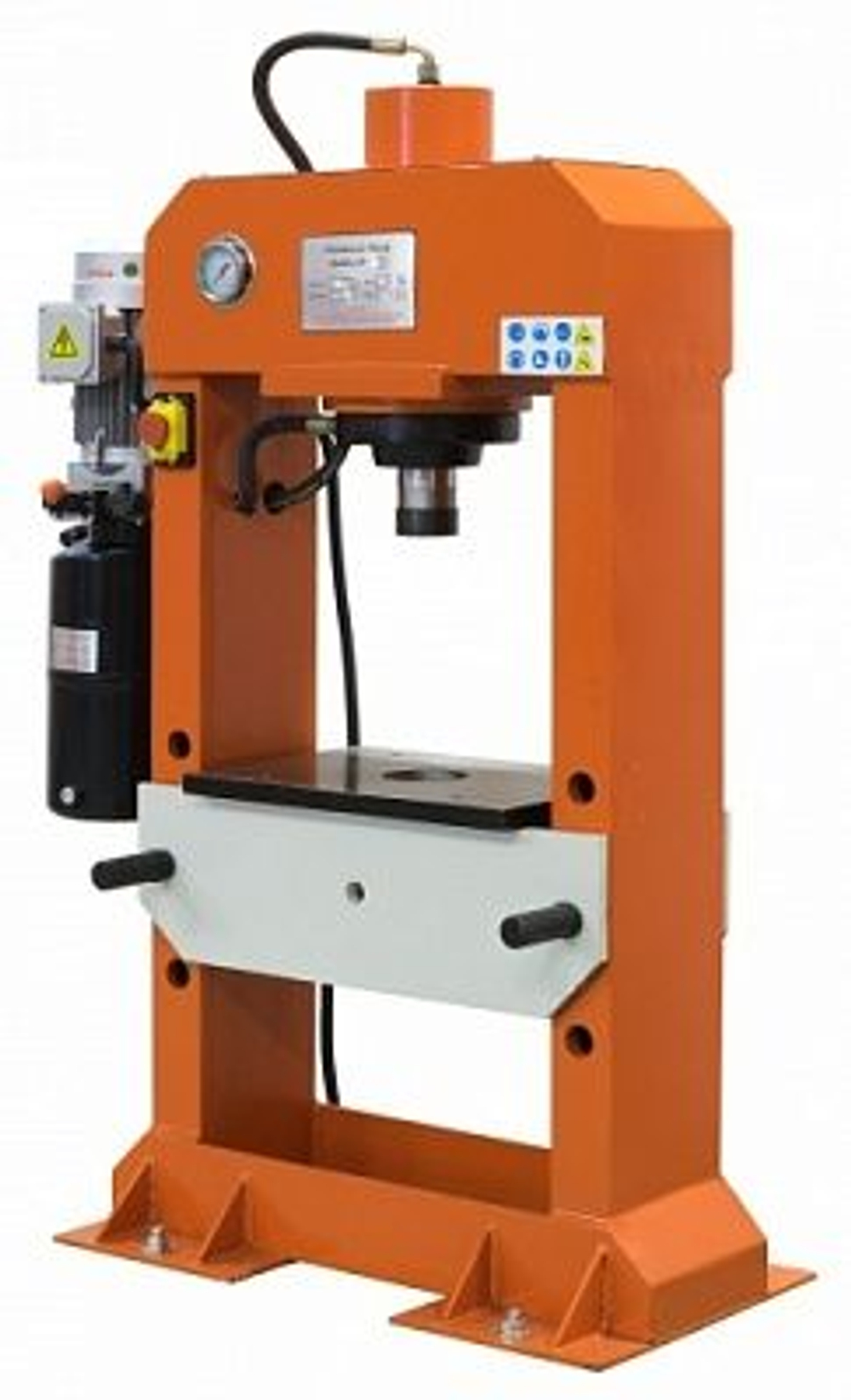

Гидравлический пресс Stalex HP-30 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.
Вес станка 243кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
| | Гидростанция станка имеет 3 положения работы: u Рычаг в право – рабочий ход u Среднее положение рычага – стоп u Рычаг влево – обратный ход штока в верх
Время опускание штока на макс. длину 275мм (макс. ход) – 28 секунд (без нагрузки) Время обратного подъёма штока – 20 секунд (без нагрузки)
| |
| | А – общая высота станка | 1440 мм |
| B – общая ширина станка (по ножным опорам) | 760 мм | |
| B – общая ширина станка (верхняя часть станка + гидростанция) | 900 мм | |
| С – общая глубина станка | 395 мм | |
| D – расстояние между опорами | 500 мм | |
| Е – ширина опор | 195 мм | |
| H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. | 430 мм | |
| | Четыре ребра жёсткости рабочего стола. (D: Ширина 500мм – расстояние между опорами) (Ширина 640мм – расстояние стола вкл. ширину опор) | |
| | Рычаги крепления стола – O=33мм. Рычаги крепления стола – L= 280мм (гладкая часть) / L= 360мм (общая длина). O отв. крепления стола на сварных опорах - O=35мм. Толщины стенок сварных опор – 14/6мм. Толщина горизонтальной части стола (рабочая поверхность) – 23мм. O отверстия в рабочей части стола – 78мм. | |
| | В стандартной комплектации два рабочих блока. 115х95х30 (ДхШхТ). Глубина V-образного паза -29мм.
| |
| | Манометр | |
| | В стандартной комплектации поставляется пресс-головка. O пресс-головки – 63мм Высота пресс-головки – 30мм + резьба 30мм
| |
| | Вал штока без пресс-головки. O штока – 64мм Макс. ход штока – 275мм
| |
| | В стандартной комплектации поставляются дополнительные уплотнительные кольца. | |
| | Шильдик станка. | |
| | Шильдик мотора гидростанции. | |
| | Шильдик гидростанции. | |
| | Рабочая ёмкость станка. Макс. ход штока с пресс-головкой. Стандартная комплектация: Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца | |
