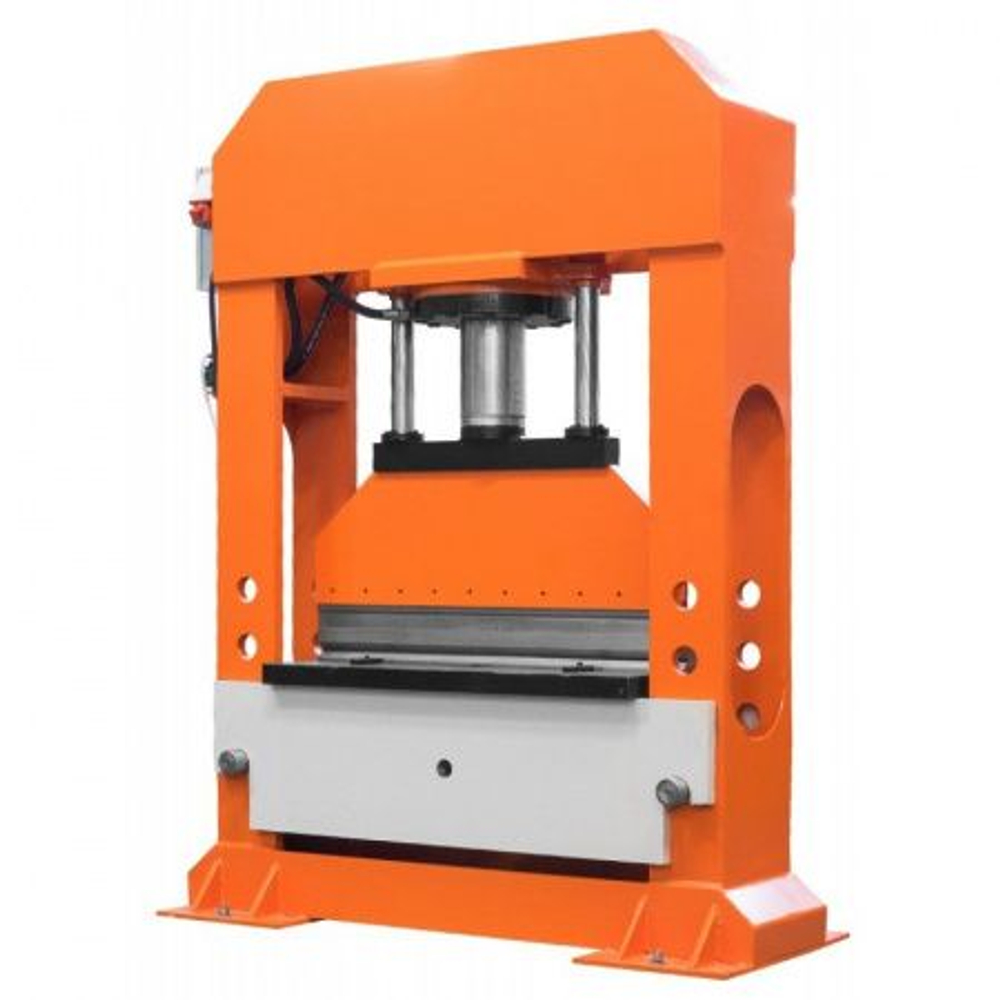

Гидравлический пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.
Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.
Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
| | Гидростанция станка имеет 3 положения работы:
Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки) Время обратного подъёма штока – 25 секунд (без нагрузки)
Видео работы (тестовый запуск) - https://youtu.be/yYrRjKrOHTg
| |
| | А – общая высота станка | 1800 мм |
| B – общая ширина станка (по ножным опорам) | 1100 мм | |
| B – общая ширина станка (верхняя часть станка + гидростанция) | 1290 мм | |
| С – общая глубина станка | 500 мм | |
| D – расстояние между опорами | 795 мм | |
| Е – ширина опор | 250 мм | |
| H - максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола. | 540 мм | |
| | Четыре ребра жёсткости рабочего стола. (D: Ширина 795мм – расстояние между опорами) (Ширина 950мм – расстояние стола вкл. ширину опор) | |
| | Рычаги крепления стола – O=38мм. Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина). O отв. крепления стола на сварных опорах - O=42мм. Толщины стенок сварных опор – 20/6мм. Толщина горизонтальной части стола (рабочая поверхность) – 28мм. O отверстия в рабочей части стола – 90мм. | |
| | В стандартной комплектации матрица – 1шт (длина 785мм, 5 ручьёв) Ширина первого ручья – 47мм Ширина второго ручья – 32мм Ширина третьего ручья – 24мм Ширина четвёртого ручья – 18мм Ширина пятого ручья – 14мм | |
| | В стандартной комплектации пуансон – 1шт (длина 783мм)
| |
| | Манометр | |
| | Диаметр штока – 80мм Макс. ход штока – 220мм Диаметр бокового штока – 25мм (2шт) | |
| | В стандартной комплектации поставляются дополнительные уплотнительные кольца. | |
| | Шильдик станка. | |
| | Шильдик мотора гидростанции. | |
| | Шильдик гидростанции. | |
| | ||
