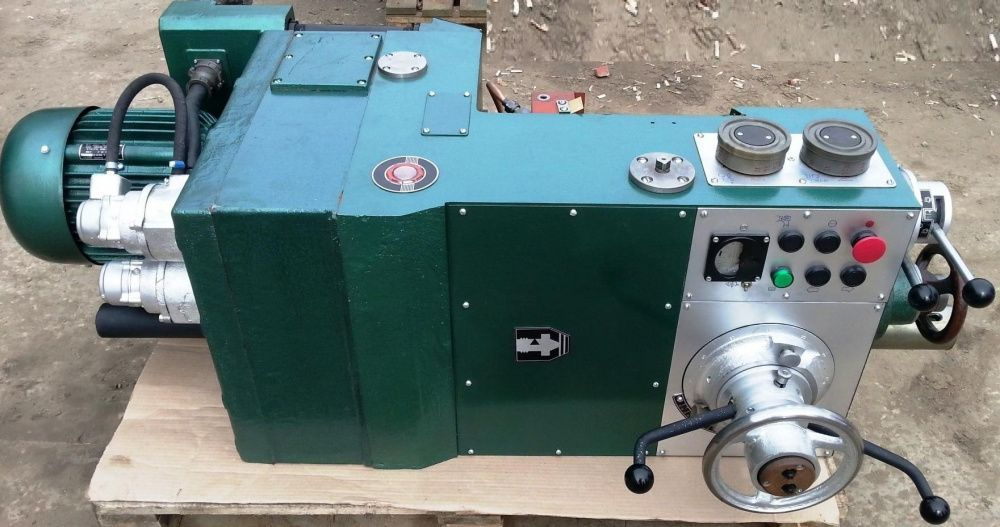

Головка сверлильная в сборе для радиально-сверлильного станка 2Н55.
Сверлильная головка выполнена в виде отдельного силового агрегата и заключает в себе узлы: коробки скоростей и подач, механизм подачи, шпиндель с противовесом и др. Она перемещается вручную по направляющим рукава. В нужном положении головка фиксируется установленным на ней механизмом зажима.
Сверлильная головка расположена на направляющих рукава и перемещается на роликах 7 (рис. 11). Оси 8 роликов 7 выполнены эксцентричными, что позволяет регулировать величину зазора в направляющих сверлильной головки.
Зажим головки на направляющих осуществляется эксцентриковым г механизмом. При повороте вала 1 эксцентриковая втулка 12, упираясь; через штыри 2, 3 и через пяту 14 в верхнюю направляющую рукава, ; поднимает сверлильную головку и прижимает ее к нижней угловой направляющей.
Поворот вала 1 производится гидроцилиндром 18 через рейку, нарезанную на штоке поршня 19 и шестерню 13. Масло в гидроцилиндр подается лопастным насосом, установленным на сверлильной головке и обслуживающим весь ее гидропривод.
Насос работает от индивидуального электродвигателя, управляемого от двух кнопочной станции, расположенной в центре маховика перемещения головки.
В зависимости от положения тумблера «Работа зажимов» на пульте управления, с помощью этих кнопок можно освободить (отжать) одновременно колонну и сверлильную головку (положение тумблера «Совместно»), либо освободить только сверлильную головку, оставив колонку зажатой (положение тумблера «Раздельно»).
Сверлильная головка выполнена в виде отдельного силового агрегата и заключает в себе узлы: коробки скоростей и подач, механизм подачи, шпиндель с противовесом и др. Она перемещается вручную по направляющим рукава. В нужном положении головка фиксируется установленным на ней механизмом зажима.
Сверлильная головка расположена на направляющих рукава и перемещается на роликах 7 (рис. 11). Оси 8 роликов 7 выполнены эксцентричными, что позволяет регулировать величину зазора в направляющих сверлильной головки.
Зажим головки на направляющих осуществляется эксцентриковым г механизмом. При повороте вала 1 эксцентриковая втулка 12, упираясь; через штыри 2, 3 и через пяту 14 в верхнюю направляющую рукава, ; поднимает сверлильную головку и прижимает ее к нижней угловой направляющей.
Поворот вала 1 производится гидроцилиндром 18 через рейку, нарезанную на штоке поршня 19 и шестерню 13. Масло в гидроцилиндр подается лопастным насосом, установленным на сверлильной головке и обслуживающим весь ее гидропривод.
Насос работает от индивидуального электродвигателя, управляемого от двух кнопочной станции, расположенной в центре маховика перемещения головки.
В зависимости от положения тумблера «Работа зажимов» на пульте управления, с помощью этих кнопок можно освободить (отжать) одновременно колонну и сверлильную головку (положение тумблера «Совместно»), либо освободить только сверлильную головку, оставив колонку зажатой (положение тумблера «Раздельно»).
