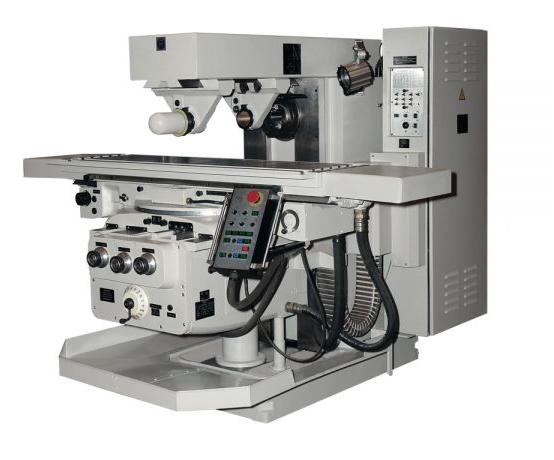

Горизонтально-фрезерный станок FU315MR - фрезерный станок по металлу с поворотным столом, предназначенный для фрезерной обработки деталей из различных марок стали и чугуна, цвет.металлов и сплавов.
Режимы работы
Горизонтально-фрезерный станок FU315MR может использоваться в нескольких основных режимах:
- обычный;
- автоматическое фрезерование по замкнутому циклу;
- фрезерование с ускоренным перескоком;
- маятниковое фрезерование;
- фрезерование по 4-стороннему циклу в 3 координатных плоскостях с кулачковым управлением.
Конструктивные особенности
Основные конструктивные особенности горизонтально-фрезерного станка FU315MR следующие:
- электромеханический зажим инструмента;
- механизм опускания рабочей консоли и попутной подачи заготовки в продольном направлении;
- направляющие и поперечные салазки имеют антизадирные и антифрикционные свойства;
- основные узлы горизонтально-фрезерного станка FU315MR изготовлены из чугуна СЧ2.
Принцип работы и особенности конструкции станка
Возможно фрезерование как встречное, так и попутное (только с гидравлическим механизмом попутной подачи).
Гидравлическое опускающее устройство позволяет автоматически опускать деталь относительно инструмента при ускоренном отводе. Таким образом, сохраняется качество полученной поверхности изделия и лучше сохраняется инструмент. По окончании ускоренного отвода деталь возвращается в первоначальное положение.
Фрезерный шпиндель при отключении его привода останавливается после свободного резания посредством электрического дискового тормоза.
Управление производится c подвесного пульта управления.
Станки оборудованы электромеханическими натяжными устройствами.
Специальные приспособления и устройства расширяют область применения для специальных заданий обработки.
На станках данной серии шпиндельная голова поворачивается в обе стороны на 45?, что позволяет расширить функциональность оборудования.
К основным достоинствам данных фрезерных станков относится:
- Простота в управлении станком
- Неприхотливость в эксплуатации
- Жесткость конструкции
- Повышенная износостойкость накладок направляющих
- Максимальная нагрузка на стол до 1500 кг, что позволяет вести обработку крупногабаритных деталей
- Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола
- Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию
- Устанавливаемые ШВП позволяют достигать высокую точность перемещений, что позволяет устанавливать на станки системы УЦИ и ЧПУ по желанию заказчика
- Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость
- Модульная конструкция максимально облегчает ремонт станка в случае его необходимости
Расположение составных частей консольно-фрезерного станка
Расположение основных узлов фрезерного станка FSS350MR
Перечень составных частей консольно-фрезерного станка FSS350MR
- A - стойка FSS350MR - содержит фрезерный двигатель, а также 18-ступенчатую коробку передач главного привода
- B - шпиндельная головка - узел с поворотным вертикальным фрезерным шпинделем
- C - консоль - содержит двигатель подачи, 18-ступенчатый механизм подачи, муфты для движений "вдоль", "поперек" и "вертикально", узел замедленного хода и агрегат опускания консоли
- D - рабочий стол станка - содержит Т-образные пазы для крепления заготовки или зажимного устройства
- E - монтажная плита (основание) - одновременно бак охлаждающей жидкости
- F - крестовый суппорт - служит для получения движения детали со сдвигом на 90° "вдоль” и "поперек”; помимо деталей кинематической цепи для движения подачи встроен также механизм попутной подачи
- G - стойка FW-315/400 - содержит фрезерный двигатель, а также 18-ступенчатую коробку главного привода, включая горизонтальный фрезерный шпиндель
- H - контропора - деталь для крепления серьги для фрезерной оправки (FW-3I5/400 и FU-3I5/400)
- J - салазки поворотной части - назначение и детали как у крестового суппорта дополнительно разделены на поворотную часть и салазку поворотной части, благодаря чему можно поворачивать стол изделия
- K - электрозажимное устройство для зажима режущего инструмента
