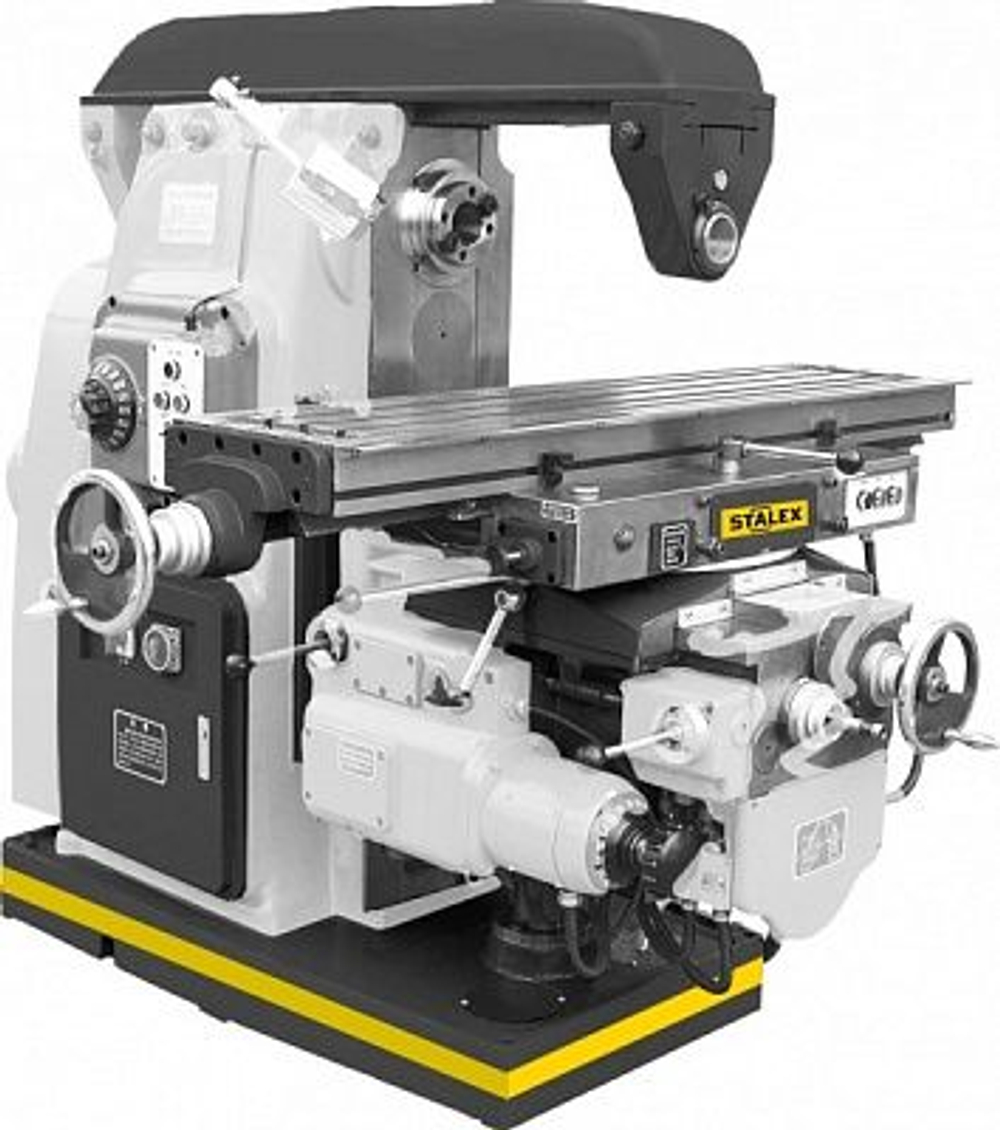

Горизонтально фрезерный станок DMTG X6140 относится к семейству консольных фрезерных станков. Консоль это важный узел станка, на который крепится рабочий стол, имеющий функцию поворота относительно вертикальной оси на 45° по часовой и против хода часовой стрелки, что позволяет с применением универсальной делительной головки нарезать винтовые и червячные профили на деталях. Главным отличием консольных станков является то, что при обработке детали продольное, поперечное, вертикальное движение обеспечивается при помощи автоматической или ручной подачей стола и консоли. Консоль конструктивно несет на себе все исполнительные механизмы автоматических и механических (вручную вращением от штурвальчика) приводов перемещений по трем осям, что обуславливает высокие требования по жесткости к конструкции консоли.
Шпиндель на таких станках расположен горизонтально и приводится во вращение посредством передачи крутящего момента от электродвигателя через коробку скоростей (18 ступеней скоростей), которая в свою очередь находится в станине станка. Шпиндель полой конструкции имеет возможность крепления по конусу непосредственно фрезы или фрезерной оправки. Оправка с фрезами на станке поддерживается с использованием специальных подвесок, которые имеют возможность перемещаться по хоботу станка X6140. Хобот, в свою очередь имеет возможность перемещаться по горизонтальным направляющим.
Для продольного, вертикального и поперечного перемещения стола по направляющим используется пара винт – гайка особо точного изготовления. Современные методы закалки и шлифовки зубьев шестерен делают работу станка более комфортной и бесшумной. На станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей фрезами. С этой же целью при «жестком» фрезеровании хобот соединяют с консолью с помощью специальных металлических поддержек. Станок изготовлен с соблюдением международных стандартов и правил безопасной работы. Станок незаменим на производстве, связанным с мелкосерийным и опытном выпуском машиностроительной продукции.
Фрезерный станок X6140 оснащен устройством цифровой индикации (УЦИ), на которое поступает информация о положении обрабатываемой детали относительно режущего инструмента от оптических линеек, установленных по трем условным осям обработки детали.
