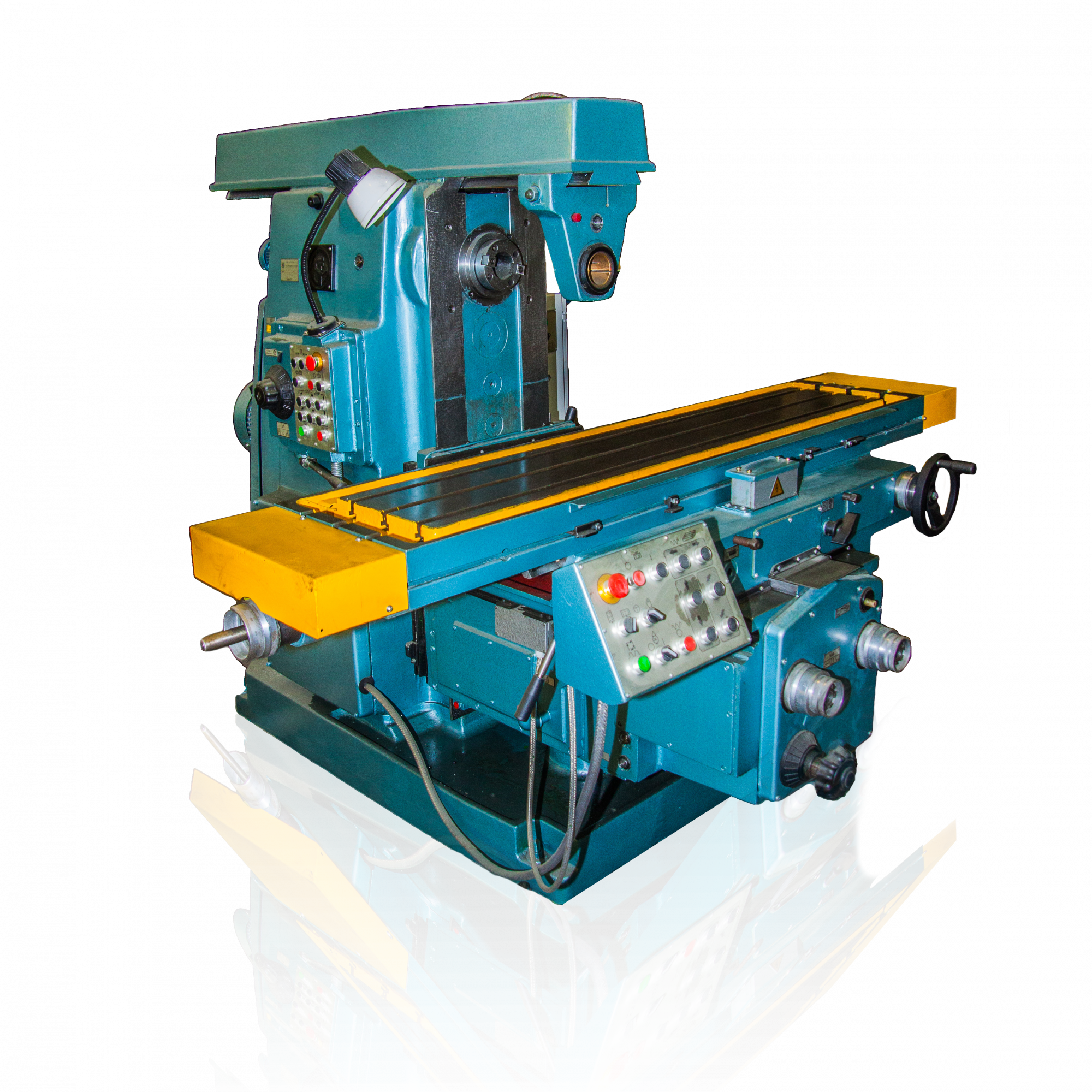

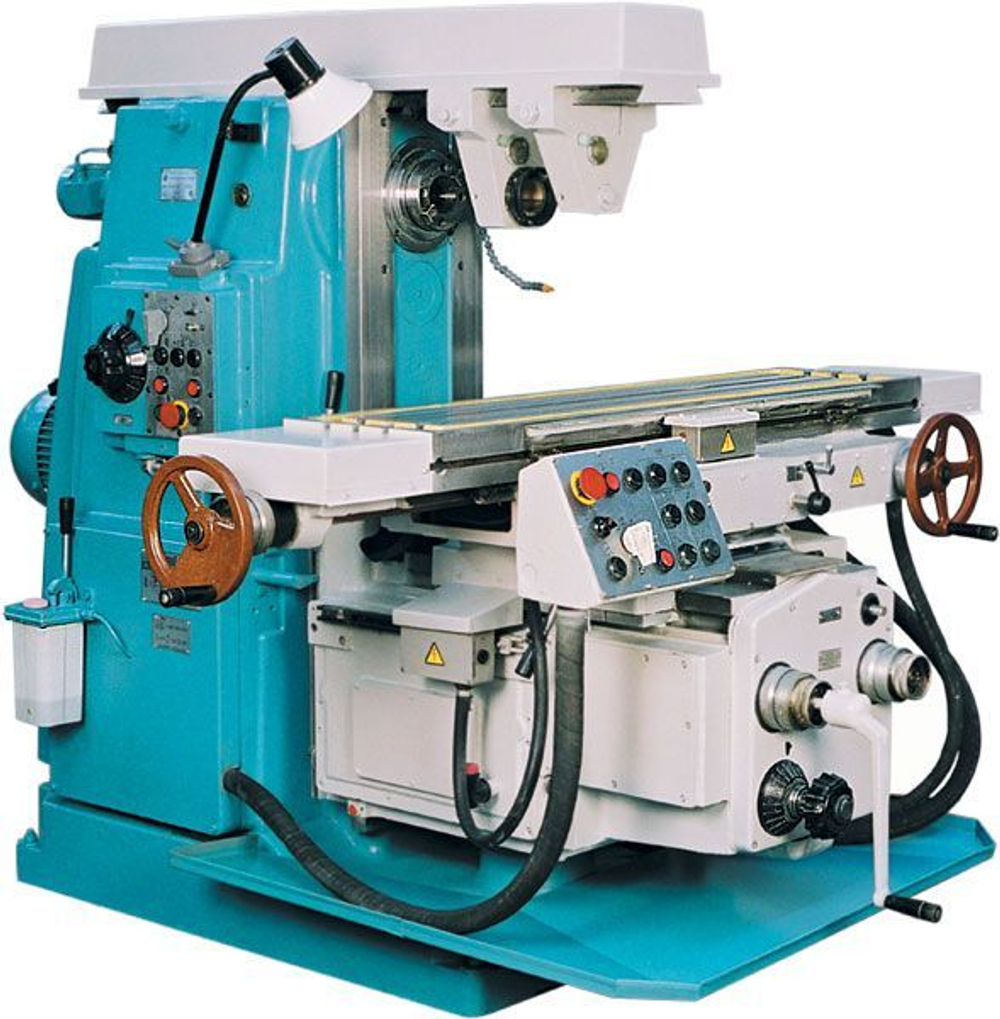

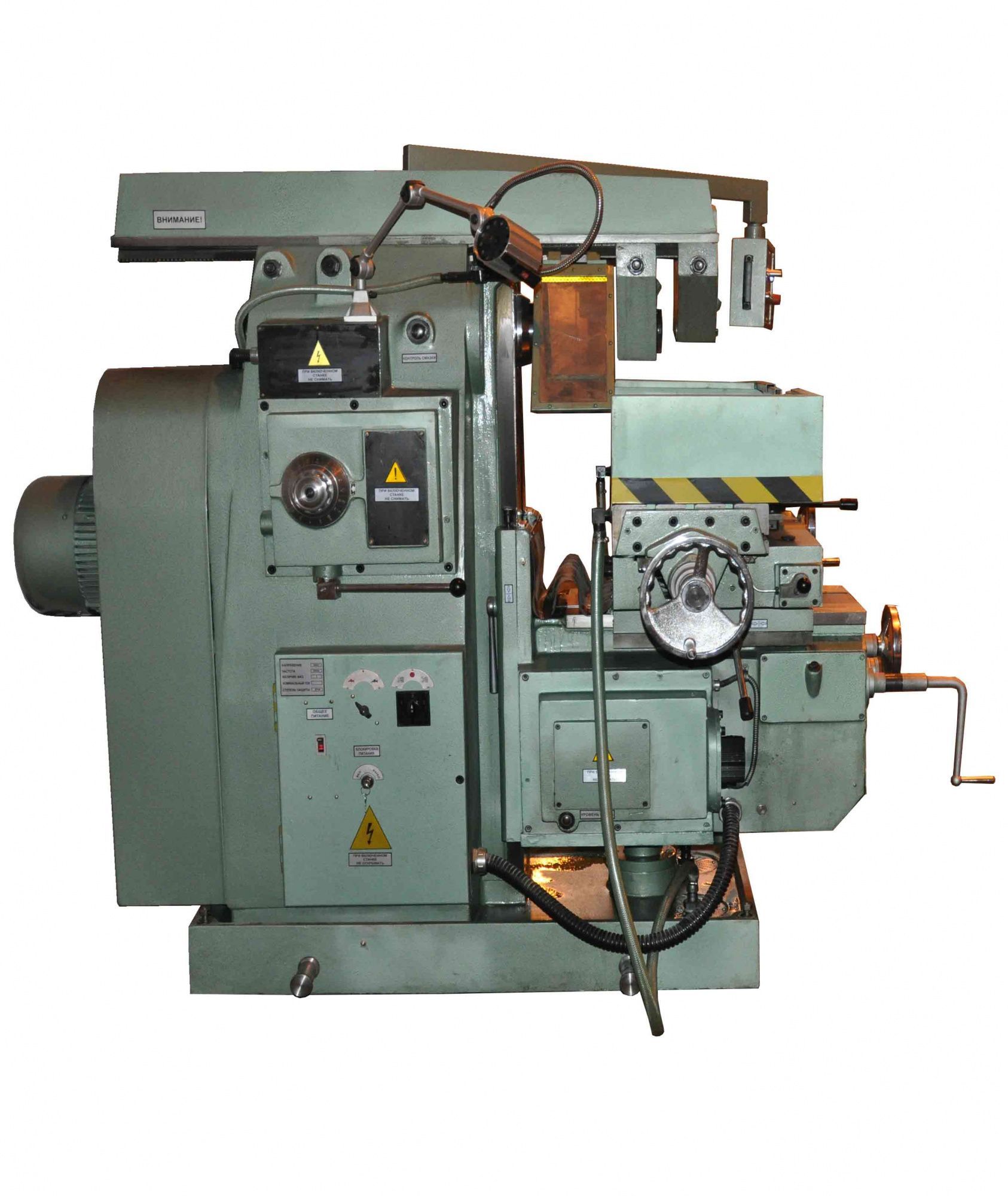

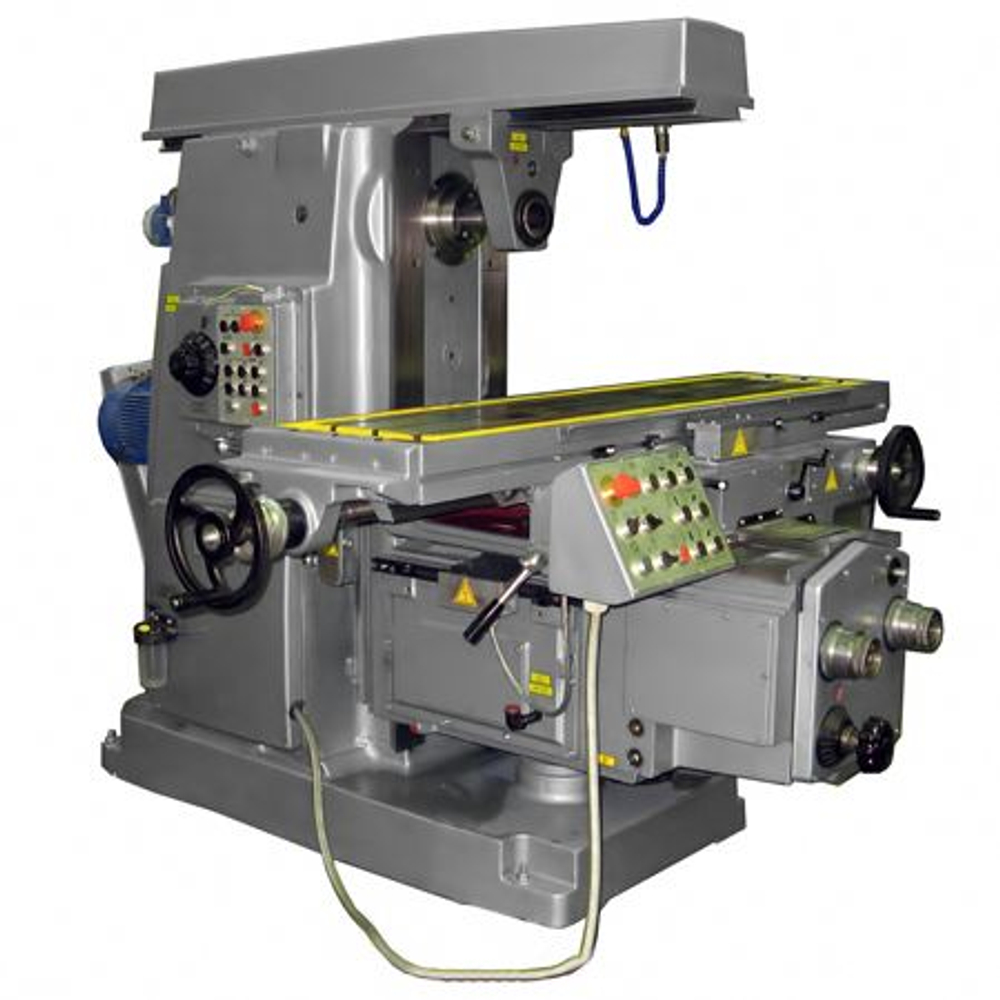

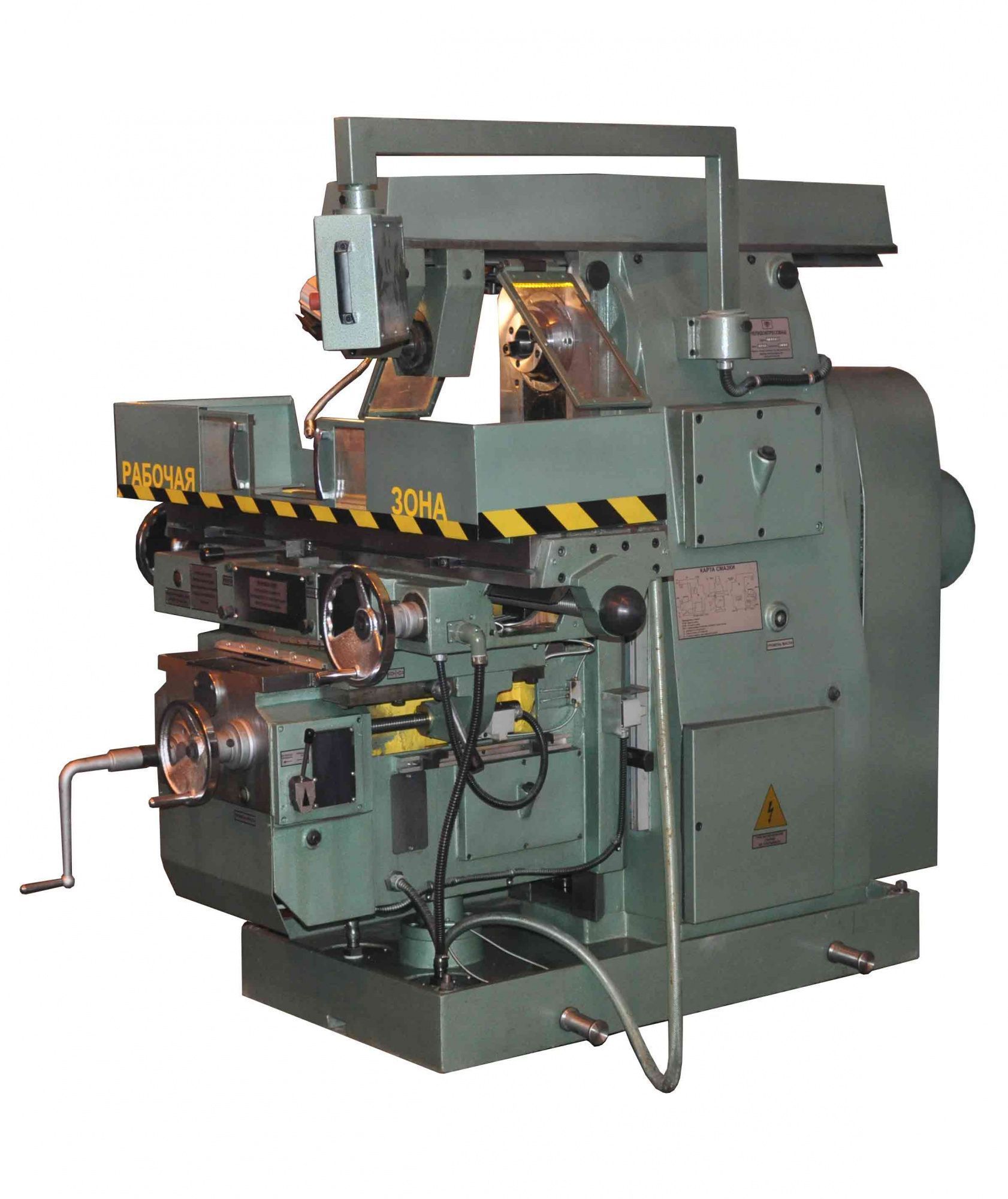

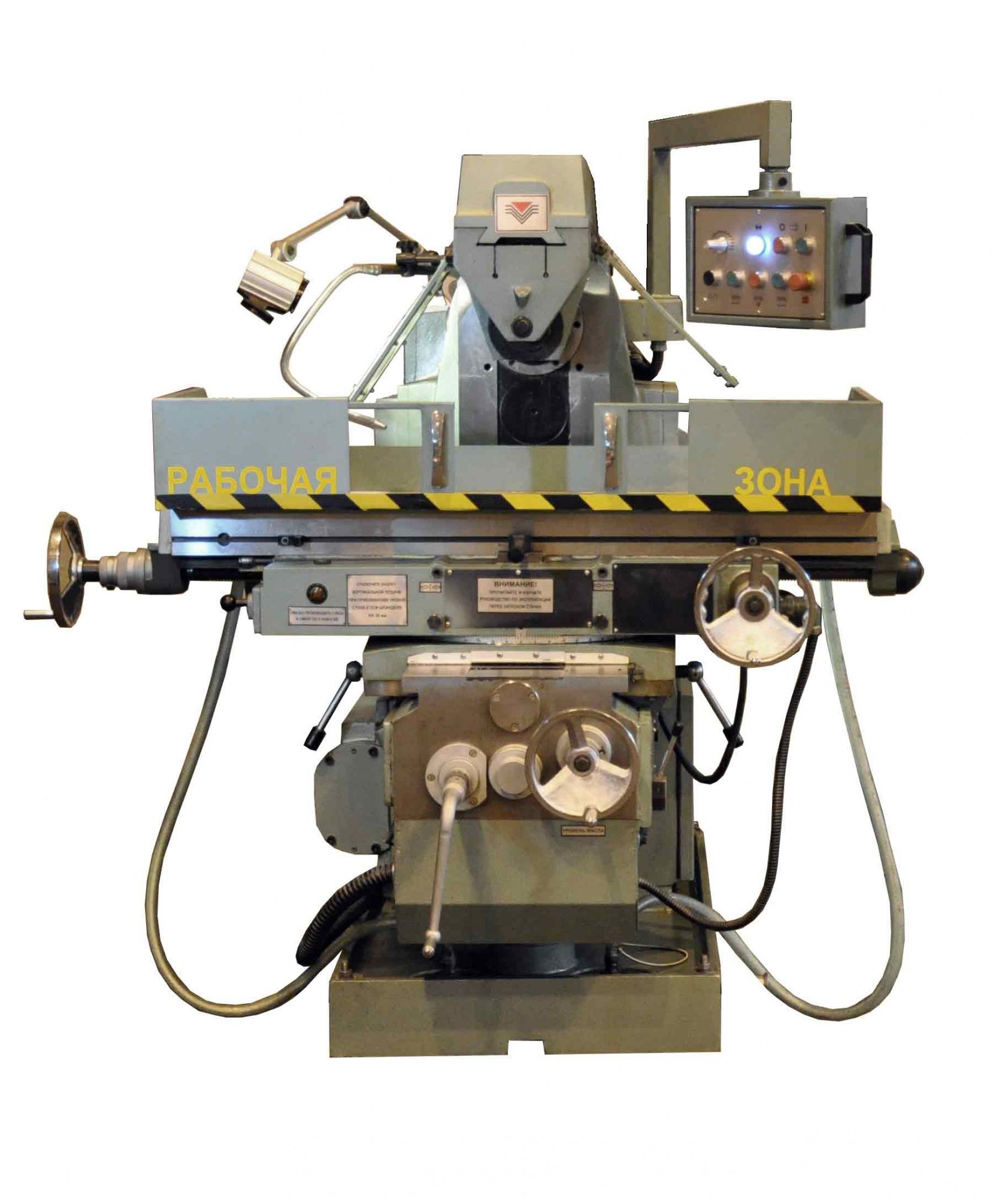

Горизонтально-фрезерный станок 6Т82Г - оборудование фрезерной группы, которое используется для работы фасонными, цилиндрическими, торцевыми, концевыми и другими типами фрез.
Функциональные возможности
Горизонтально-фрезерный станок 6Т82Г (металлообрабатывающий) предназначен для обработки следующих типов деталей:
- горизонтальных и вертикальных плоскостей;
- углов;
- рамок;
- пазов;
- спиралей;
- зубчатых колес;
- пресс-форм;
- штампов;
- любых других заготовок из сплавов различной твердости, чугуна и стали.
Важно отметить, что конструкция и мощность горизонтально-фрезерного станка 6Т82Г дают возможность за один проход проводить фрезерование широких горизонтальных плоскостей набором фрез на горизонтальной оправке.
Функционал станка позволяет применять автоматические циклы операций в 3-х координатных плоскостях.
Конструктивные особенности
Наибольшее значение имеют следующие конструктивные особенности горизонтально-фрезерного станка 6Т82Г:
- механизированная фиксация рабочего инструмента в шпиндельном узле;
- торможение шпинделя электромагнитной муфтой;
- защита от перегрузок привода подач (предохранительная муфта);
- устройство для настройки величины зазора винтовой пары в механизме продольной подачи;
- >высокая жесткость конструкции горизонтально-фрезерного станка 6Т82Г, позволяющая добиться значительной точности работ;
- высокая максимальная мощность привода и управляемая в широком диапазоне частота вращения шпинделя;
- регулируемая скорость подачи стола.
Дополнительное оборудование
Функциональные возможности горизонтально-фрезерного станка 6Т82Г можно расширить за счет дополнительного оборудования:
- круглого поворотного стола с редуктором мех.привода 7204-0023-01;
- долбежной головки ПИ695;
- универсальной делительной головки УДГ-Н-160 или УДГ-Д-250;
- фрезерной головки накладной ПИ73005;
- станочных тисков 7200-0220-02.
- дублированное управление кнопочно-рукояточпого типа (спереди и с левой стороны станка)
- пуск и останов шпинделя и включение быстрых ходов станка при помощи кнопок
- управление движениями стола от рукояток, направление поворота которых совпадает с направлением движения стола
- изменение скоростей и подач с помощью однорукояточных выборочных механизмов, позволяющих получать любую скорость или подачу поповоротом лимба без прохождения промежуточных ступеней
- торможение постоянным током

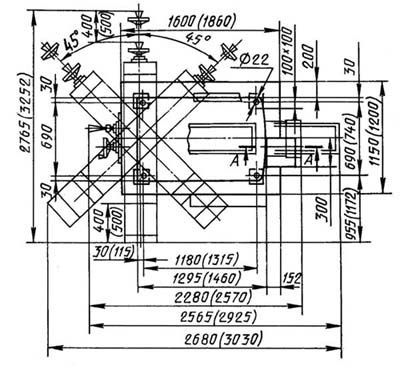

Габаритные размеры рабочего пространства фрезерного станка 6Т82Г
Чертеж рабочего пространства фрезерного станка 6Т82Г
Присоединительные базы фрезерного станка 6Т82Г

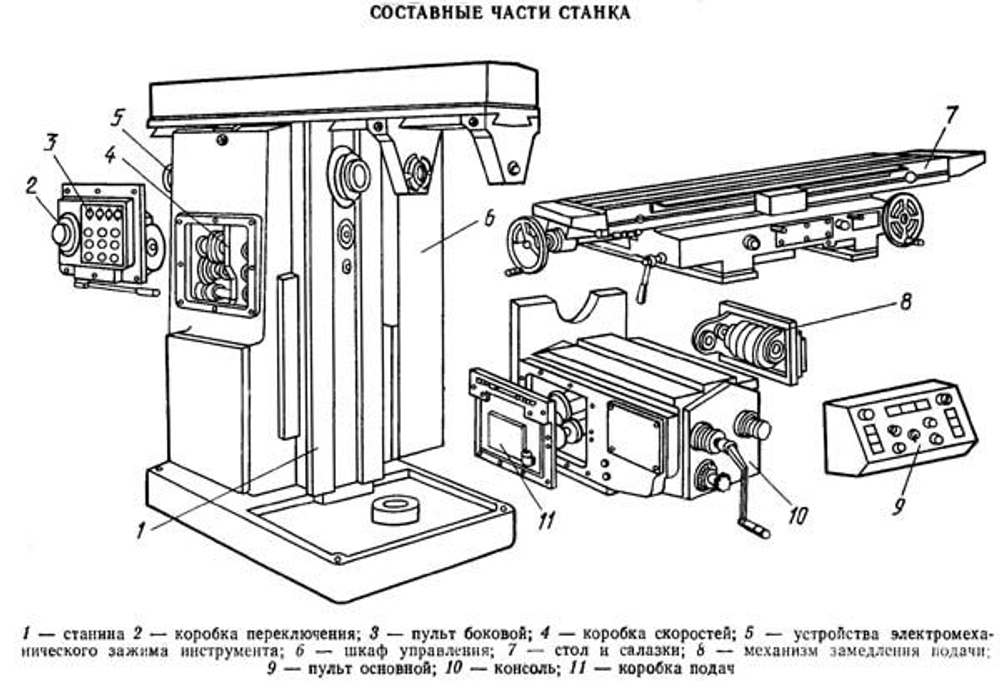

Состав и конструкция фрезерного станка 6Т82Г
Состав и конструкция фрезерного станка 6Т82Г
Перечень составных частей фрезерного станка 6Т82Г-1
- станина - 6T82Г-1.10
- коробка переключения - 6P82.5
- пульт боковой - 6Т82Г-1.85
- коробка скоростей - 6Т82Г-1.30
- устройства электромеханического зажима инструмента - 6P13К.93-06
- шкаф управления - 6T82Г-1.81
- стол и салазки - 6Т82Г-1.70 (6T82-1.70)
- механизм замедления подачи - 6T82Г-1.41
- пульт основной - 6Т82Г-1.84
- консоль - 6Т82Г-1.60
- коробка подач - 6Т82Г-1.40
Расположение органов управления фрезерным станком 6Т82Г
Расположение органов управления фрезерным станком 6Т82Г
Расположение органов управления фрезерным станком 6Т82Г. Скачать в увеличенном масштабе
Перечень органов управления фрезерным станком 6Т82Г
- Указатель скоростей шпинделя
- Кнопка "Толчок шпинделя"
- Переключатель "Зажим-отжим инструмента"
- Кнопка "Перемещение стола вперед, влево, вверх"
- Переключатель выбора направления перемещения стола
- Кнопка "Перемещение стола назад, вправо, вниз"
- Кнопка "Стоп перемещения стола"
- Кнопка "Замедленная подача"
- Кнопка "Быстрое перемещение стола" (дублирующая)
- Кнопка "Стоп" аварийная
- Кнопка "Стоп шпинделя" (дублирующая)
- Рукоятка переключения скоростей шпинделя
- Кнопка "Пуск шпинделя" (дублирующая)
- Ручное перемещение хобота
- Зажим серег
- Зажимы салазок
- Клавиша "Перемещение стола влево"
- Клавиша "Перемещение стола вправо"
- Клавиша "Стоп продольного перемещение стола"
- Зажимы стола
- Переключатель включения режима работы стола "Ручной - механический"
- Маховик ручного продольного перемещения стола
- Кнопка "Пуск шпинделя"
- Кольцо-нониус
- Лимб механизма поперечных перемещений стола
- Ручное поперечное перемещение стола
- Кнопка "Стоп" аварийная
- Ручное вертикальное перемещение стола
- Переключатель выбора режима работы станка
- Грибок переключения подач
- Кнопка "Стоп шпинделя"
- Переключатель "Замедленная подача"
- Кнопка "Быстрое перемещение стала"
- Клавиш "Стоп вертикального перемещения стола"
- Клавиша "Перемещение стола вниз"
- Клавиша "Перемещение стола вверх"
- Маховик ручного продольного перемещения стола (дублирующий)
- Клавиша "Стоп поперечного перемещения стола"
- Клавиша "Перемещение стола вперед"
- Клавиша "Перемещение стола назад"
- Зажим хобота
- Вводной выключатель
- Переключатель направления вращения шпинделя "Влево-вправо"
- Переключатель насоса охлаждения "Включено-выключено"
- Переключатель выбора автоматических циклов по рамке
- Переключатель выбора автоматических циклов стола
- Зажим консоли
- Зажимы поворотных салазок
- Рукоятка ручного вертикального и поперечного перемещений стола, (съемная)
Кинематическая схема фрезерного станка 6Т82Г
Привод подач осуществляется от отдельного фланцевого электродвигателя, смонтированного в консоли. Рабочие подачи настраиваются с помощью переключаемых зубчатых колес коробки подач, состоящих из двух трехвенцовых блоков и одного передвижного зубчатого колеса с кулачковой муфтой. На последнем валу коробки в кинематической цепи рабочих подач предусмотрена шариковая пружинная регулируемая муфта, предохраняющая механизм подач от перегрузок.
С последнего вала коробки подач движение передается в консоль. Затем через ряд цилиндрических и конических зубчатых колес, смонтированных в консоли и салазках, путем включения соответствующей кулачковой муфты приводится во вращение один из трех ходовых винтов, и таким образом осуществляются продольная, поперечная или вертикальная подачи.
Переключаемые зубчатые колеса коробки подач позволяют при разных зацеплениях получить 18 различных подач.
Кинематическая цепь для ускоренных (установочных) перемещений стола, салазок и консоли выполняется путем передачи движения от двигателя через паразитные зубчатые колеса непосредственно на зубчатое колесо фрикциона быстрого хода, смонтированного на последнем валу коробки подач.
Указанный фрикцион сблокирован с муфтой рабочих подач, тем самым устраняются случаи их одновременного включения.
Cхема электрическая фрезерного станка 6Т82Г
Установочный чертеж фрезерного станка 6Т82Г
Комплект поставки:
Доп.комплектация:- Стол поворотный круглый с редуктором механического привода 7204-0023-01
- Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
- Долбежная головка ПИ 695
- Накладная фрезерная головка ПИ 73005
- Тиски станочные 7200-0220-02
