Пресс Р-335, пневматический, настольный, с резинотканевой мембраной рабочей камеры, предназначен для клепки фрикционных накладок тормозных колодок, дисков сцепления и для выпрессовки заклепок диаметром до 10 мм при замене изношенных накладок при ремонте автомобилей на станциях технического обслуживания и автотранспортных предприятиях.

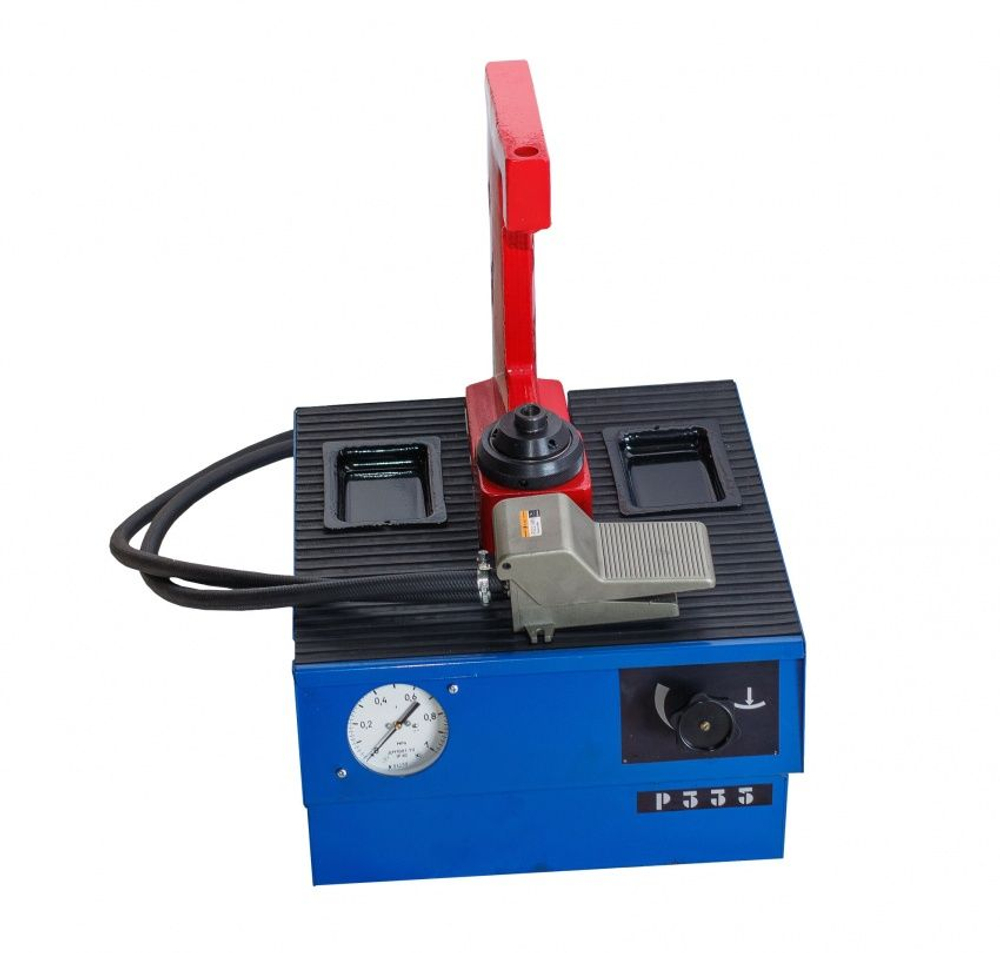

Пресс (рис. 1) состоит из рабочей камеры 11, основания 7, скобы 4, кожуха 6, крана управления 13, комплекта сменных пуансонов и опор.
В рабочей камере размещаются мембрана 12 и шток 10. В верхней части штока имеется отверстие, в которое вставляются сменные опоры для клепки или выпрессовки заклепок. Опоры имеют маркировку по типам автомобилей.
Скоба 4 - литая, С-образной формы, служит для установки сменных пуансонов, которые имеют маркировку по типам автомобилей. Крепится скоба на втулке верхней крышки силовой камеры 11.
Основание 7–сварное, на нем крепится рабочая камера с помощью четырех шпилек.Кожух 6 крепится к основанию пресса. Внутри кожуха размещаются регулятор давления 5, манометр 1, трубопроводы и комплект сменных пуансонов и
опор. В кожухе предусмотрены два короба для сбора выпрессованых заклепок.
Управление прессом осуществляется краном управления золотникового типа (поз. 13) с ножным приводом. Кран управления устанавливается на полу и
соединяется с прессом гибкими шлангами 8. Кран двухпозиционный, в одном положении осуществляется подача сжатого воздуха в рабочую камеру, а в другом рабочая камера соединяется с атмосферой. Комплект сменных пуансонов и опор позволяет производить клепку и выпрессовку заклепок различных форм и размеров.
Данные о применении пуансонов и опор приведены на рис. 2 и 3.
Требования безопасности
К работе на прессе допускается персонал, изучивший устройство пресса, знающий правила его эксплуатации и прошедший инструктаж по технике
безопасности. При работе следите, чтобы руки и части одежды не находились между пуансоном и опорой.
По окончании работы отключите пресс от воздушной магистрали вентилем, устанавливаемом на входном трубопроводе.
