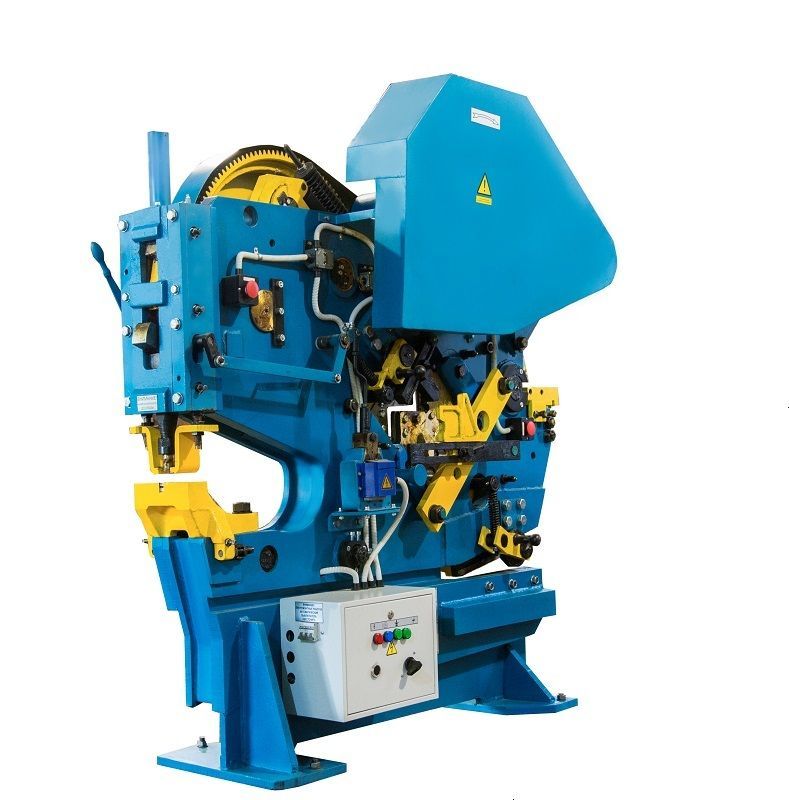

Комбинированные пресс-ножницы НЗГП НГ5222

Пресс ножницы НГ 5222 предназначены для резки сортового, фасонного и полосового проката, вырубки в нем пазов и пробивки отверстий, создавая при этом усилие, равное 40 тоннам. Станок укомплектован четырьмя функциональными секциями, которые предназначены для выполнения одной из следующих операций:

• рубка круглых прутков диаметром до 45 мм, уголков под углом 90о с предельными размерами до 125х125х12 мм, уголков под углом 45о с предельными размерами до 90х90х9 мм, а также фасонных профилей до №18;
• резка полосы до 150 мм шириной и толщиной до 16мм;
• пробивка отверстий диаметром до 30 мм в металле толщиной до 16 мм;
• вырубка открытых пазов с предельными размерами 70х60х10 мм.

Управление станком возможно как кнопочное, так и педальное и рассчитано на три режима работы:

1. одиночный ход инструмента;
2. непрерывный ход;
3. ручной поворот.

Комплектация.

Дополнительно к стандартной комплектации возможна поставка за отдельную плату оснастки, позволяющей резать под прямым углом уголок 160х160х12 мм, швеллер профилей 5-18У, двутавр 10-18 профиля и увеличивать длину заготовки, когда резка осуществляется по заднему упору, от 70 до 100 мм. В этом случае упор также поставляется за дополнительную плату.

Станина сварной конструкции, состоит из переднего и заднего листов, приваренных к основанию.

Для установки приводных валов и приводов секций в станине выполнены четыре расточки.

Привод сортолистовой и дыропробивной секций от электродвигателя через клиноременную и зубчатую передачи на эксцентриковый вал секций. Рычаг зарубочного устройства связан при помощи тяги с ползуном сортолистовои секции.

Ползун дыропробивной секции уравновешивается пружинными уравновешивателями.

Механизм центрирования предназначен для выполнения операции наметки путем перемещения с помощью рукоятки пуансонодержателя с пуансоном.

Инструмент реза уголка, круга и квадрата состоит из подвижной и неподвижной плит. Подвижная плита крепится в гнездо ползуна сортолистовой секции, неподвижная — в гнезде станины Г-образ-ными пружинами.

Листовой и зарубочный инструмент состоит из двух подвижных и трех неподвижных ножей.

Подвижные ножи — гильотинный для резки листового материала и прямоугольный — для прямоугольной зарубки.

Инструмент дыропробивной секции состоит из пуансона и матрицы. Пуансон крепится через пуансонодержатель к ползуну, а матрица — к корпусу дыропробивного приспособления.

Пресс-ножницы имеют три рабочих места, обслуживаемые одним оператором.

Электросхема обеспечивает работу пресс-ножниц па непрерывных и одиночных ходах.

Управление кнопочное и педальное.

Смазка густая, комбинированная.

Рабочие зоны комбинированных пресс-ножниц НГ5222

Рабочие зоны комбинированных пресс-ножниц нг5222

Виды операций комбинированных пресс-ножниц НГ5222

Пресс-ножницы НГ5222 комбинированные производят:

1. Секция резки сортового проката - отрезка уголка, круга, швеллера, двутавра, шахтного профиля. Отрезка проката без разметки до 1000 мм по упору
2. Секция резки полосы, листа - отрезка полосы осуществляется под различными углами
3. Секция пробивки отверстий - пробивка отверстий круглой, прямоугольной, квадратной и любой другой формы в листовом и фасонном прокате
4. Секция вырубки пазов - пробивка открытых пазов треугольной и прямоугольной формы

Конструкция пресс-ножниц и множество вариантов дополнительной оснастки позволяют использовать пресс-ножницы для обработки проката различного профиля и разных параметров.

Для облегчения перемещения полосового, сортового и фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного модели МРП.

НГ5222 Составные части комбинированных пресс-ножниц

Основные узлы пресс-ножниц нг5222

НГ5222 Спецификация составных частей и органов управления комбинированных пресс-ножниц

• 1. Станина - НГ5222-11-001
• 3. Электрооборудование - НГ5222-91Д-001
• 4. Вводный выключатель
• 6. Стол дыропробивного пресса - НГ5223-69-001
• 7. Управление дыропробивным прессом - НВ5221Б-42-001
• 8. * Приспособление для резки специального проката - НВ5221-52-001
• 9. Механизм центрирования - НВ5221Б-47-001. Рукоятка механизма центрирования
• 10. Пресс дыропробивной - НГ5222-32-001
• 11. Кнопка ОБЩИЙ СТОП
• 12. Кулачки управления электромагнитами
• 13. Кнопка ОБЩИЙ СТОП 30 Рукоятка фиксации плиты
• 14. Ограждение - НВ5221Б-71-001
• 15. Привод - НВ5221Б-21-001
• 16. Нож-плита подвижная - НВ5221Б-63-001
• 17. Нож-плита неподвижная - НВ5221-61-001
• 18. * Нож-плита неподвижная для резки швеллера и двутавра - НВ5221Б-64А-001
• 19. * Нож-плита подвижная для резки швеллера и двутавра - НВ5221Б-65-001
• 20. Прижим сортовой секции - НВ5221-51Б-001
• 21. Смазка - НВ5221-81-001*
• 23. Прижим - НВ5221Б-45-001
• 24. * Упор для отрезки мерных заготовок - НВ5222-43-001
• 25. Управление сортовой секцией - НВ5221Б-41-001
• 26. Сортовая секция - НВ5221Б-31-001
• 27. * Устройство для пробивки отверстий с определенным шагом - НВ5222-56-001
• 28. Инструмент зарубочный и для отрезки полосы - НВ5221Б-62-001
• 29. Приспособление для пробивки пазов прямоугольной формы - НР5222-53А-001
• 31. Лоток - НВ5221Б-69-001
• 32. Стол - НВ5221Б-68-001
• 34. Педаль включения ползуна сортовой секции и пресса дыропробивного
• 37. Переключатель подачи напряжения пресса дыропробивного и сортовой секции
• 38. Кнопка пуска электродвигателя
• 39. Лампы сигнальные

* Поставляются за отдельную плату

Схема включения дыропробивного пресса и сортовой секции пресс-ножниц НГ5222

Схема включения дыропробивного пресса нг5222

Кинематическая схема пресс-ножниц НГ5222

Кинематическая схема пресс-ножниц нг5222

Общий принцип работы пресс-ножниц и конструкция комбинированных пресс-ножниц НГ5222

Привод пресс-ножниц осуществляется от электродвигателя 3 через клиноременную передачу (обозначение ремня приведено в приложении А), маховик 2 и одноступенчатую зубчатую передачу 1, 4 к эксцентриковому валу 6. Зубчатая пара 1, 4 прямозубая, цилиндрическая. Опорные шейки вал-шестерни установлены в подшипниках (обозначение подшипников приведено в приложении Б)

Вал-шестерня Z1=14 имеет ширину обода 85 мм и изготовлена из стали 40Х ГОСТ4543-71 (твердость 240...260 НВ), колесо Z2=126 - ширину обода 80 мм и изготовлено из стали 35Л ГОСТ977-88.

Движение на ползун 10 сортовой секции передается через шатун 5, на ползун 8 пресса для пробивки отверстий через балансир 7 и западающий камень.

Исполнительные механизмы включаются и выключаются через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны - с электромагнитами 9.

Схема электрическая принципиальная комбинированных пресс-ножниц НГ5222

Электрическая схема комбинированных пресс-ножниц нг5222

• Ножи не должны иметь трещин, заусенцев, раковин, острых углов и кромок (кроме режущих);
• Поверхности, образующие режущую кромку не должны иметь задиров, прижогов;
• Режущая кромка не должна быть затуплена, выкрошена, не должна иметь забоин;
• Ножи должны изготавливаться из стали марок:
• Х12Ф1, ХБФ по ГОСТ 5990-73 для холодной резки стали
• Р6М5 по ГОСТ 19256-73, 4Х5В2ФС по ГОСТ 5990-73 для горячей резки стали
• Твердость ножей должна быть HRC = 50...56
• Допускается по согласованию с потребителем изготовлять ножи из других марок стали, не снижающих качества ножей
• Параметры шероховатости Ra поверхностей ножей не должны превышать следующих значений:
  • Поверхности, образующие режущую кромку (передняя, задняя) и опорные поверхности - 1,25 мкм
  • Поверхности крепления и фасок - 20 мкм
  • Остальные поверхности - 10 мкм

Комплект поставки:

Базовая комплектация НГ 5222

• Пресс-ножницы в сборе
• Эл. шкаф управления
• Переносная педаль управления
• Ножи для рубки уголка, круга, полосы
• Ножи для зарубки
• Пуансон матрица для пробивки отверстий

Дополнительное оборудование

• Пуансон матрицами различных диаметров;
• Ножи для резки уголка;
• Ножи для резки круга;
• Ножи для резки листа;
• Ножи для зарубки;
• Инструмент реза швеллера и двутавра.
