Ручной дыропробивной станок ДС 10 предназначен для различных работ с листовым и сортовым (профильным) металлопрокатом. Станок подходит для формовки, пуклевки, вытяжки и запрессовки листового черного и цветного металла, картона, пластика. Максимальная толщина используемого металла – 3,0 мм. Размер диаметра отверстия сменного инструмента от 3 -80 мм.
Пресс ручной дыропробивной предназначен для различных работ с листовым и сортовым (профильным) металлопрокатом. Станок подходит для формовки, пуклевки, вытяжки и запрессовки листового черного и цветного металла. Возможна установка на дыропробивку вырубных штампов и штанц-форм для кожи, резины; пробивка профильной трубы под латодержатель. Главное отличие дыропробивного станка ДС 10 от подобных ручных просекателей и пробивных прессов в возможности вертикального перемещения каретки пуансонодержателя станка, что позволяет использование станка для пробивки сортового металла: профильной трубы, швеллеры, уголков.

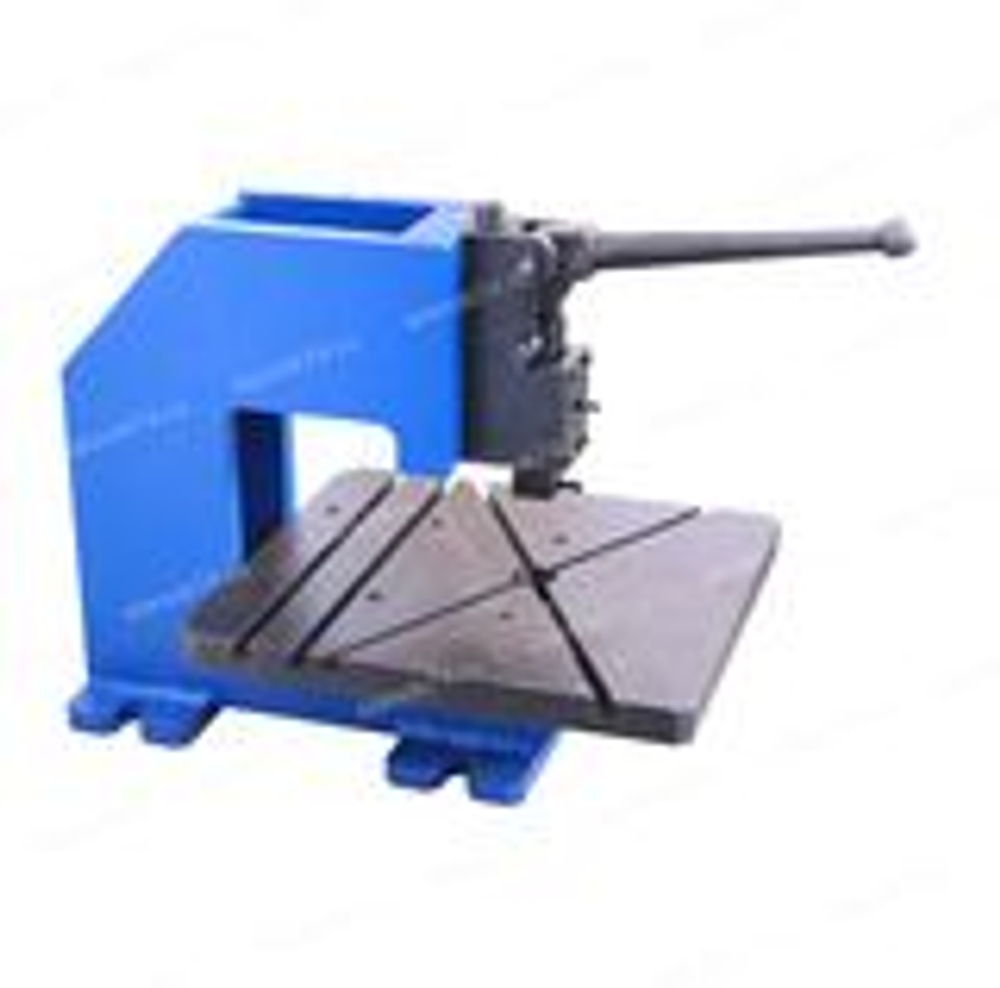

Надежный дыропробивной пресс Д10 с мощной станиной, поддерживающим столом с Т-пазами и подвижной кареткой. Главной отличие пробивного пресса Д10 от подобных ручных дыропробивных станков в вертикальном перемещении каретки пуансонодержателя, что позволяет использование станка для пробивки сортового проката: профильной трубы, швеллеров, небольшой двутавровой балки, уголков. Ход каретки – пуансонодержателя составляет 100мм. В основании предусмотрено отверстие для удаления технологических отходов.
Благодаря поддерживающему столу с Т-образными пазами на станок можно устанавливать дополнительные упоры для фиксации заготовки или устанавливать специальный инструмент. Съемный инструмент изготавливают из стали Х12МФ с последующей закалкой. Пробивной пресс Д10 со специальным быстросъемным инструментом можно использовать:
Особенности
- Вылет (зев) до оси инструмента – 250мм;
- Максимальная толщина пробиваемого металла – 3,0 мм.
- Вертикальное перемещение каретки пуансонодержателя, ход – 100 мм;
- Пробивной ручной пресс пробивает отверстия в уголках, швеллере, профильной трубе;
- Размер поддерживающего стола – 400х400 мм;
- Т-образные пазы позволяют устанавливать дополнительные упоры, фиксирующие заготовку, либо устанавливать специальный инструмент;
- Матрица и пуансон изготавливаются из стали Х12МФ, инструмент каленый.
