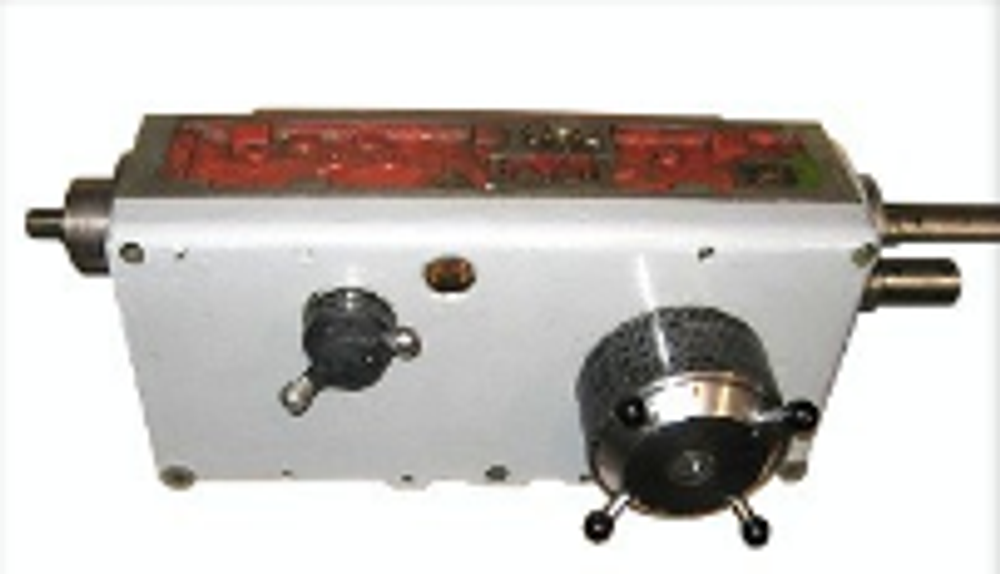

Коробка подач в сборе 1К62Д.070.000

Коробка подач в сборе для токарно-винторезного станка 1К62Д 1К62Д.070.000

Коробка подач является основной частью привода подач, обеспечивающего перемещение рабочих органов станка. Привод подач может быть независимым (от отдельного электродвигателя) или зависимым (от органа главного движения станка). В первом случае подача измеряется в м/с, а во втором - в мм/об. Основным назначение коробки подач является обеспечение большого числа подач в станке, для чего используются различные механизмы изменения скорости. С целью изменения направления движения рабочего органа станка в приводе подач имеется механизм реверсирования. Для включения механизма подач используются фрикционная и кулачковая муфты, передвижные зубчатые колеса и другие устройства, расположенные обычно в начале цепи подач. Во избежание поломок механизма подач при возможных перегрузках имеется предохранительная муфта, располагаемая чаще всего между тяговым устройством (винт - гайка, зубчатое колесо - рейка и другие варианты) и последним валом коробки подач.

Механизм коробки подач находится в чугунном корпусе, установленном на станине станка спереди и ниже передней бабки. Коробка подач получает движение от коробки скоростей через механизм реверса и сменные шестерни гитары. Механизм коробки подач дает возможность получить большое количество видов резьб и подач.
