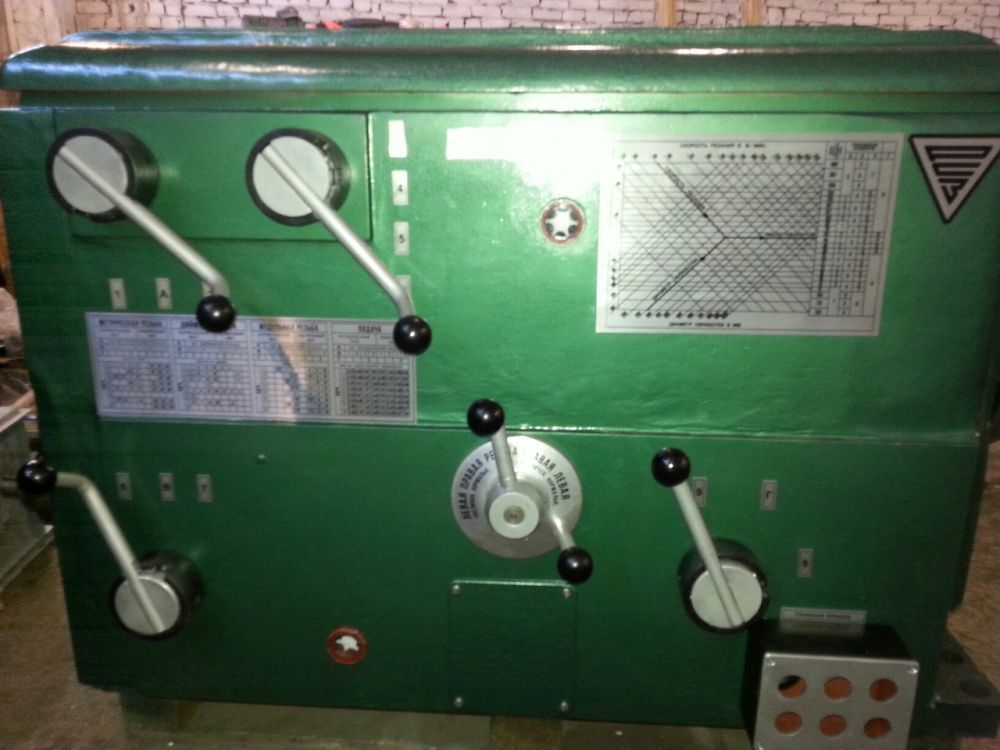

Коробка скоростей станка 1М65 (ДИП 500) предназначена для изменения скорости вращения шпинделя и передачи закреплённой заготовке необходимого для обработки вращающего момента. Коробка (или шпиндельная бабка) обеспечивает возможность обработки детали на высоких скоростях резания, с использованием специальных резцов для обработки чугуна, стали и деталей из цветных металлов
Это основной узел токарно-винторезного станка, обеспечивающий точность, плавность и силовое усилие главного движения. Коробка скоростей даёт возможность изменять обороты шпинделя при одной и той же скорости вращения вала электродвигателя.
Валы коробки скоростей смонтированы на конических роликоподшипниках предусмотрена средняя опора. Шпиндель вращается на опорах качения, возникающие радиальные и осевые нагрузки, передаются на два радиально-упорных регулируемых подшипника. Реверсивные движения шпинделя обеспечиваются фрикционной или электромагнитной муфтой.
Основные детали коробки скоростей 1М65 (ДИП 500)
Шпиндельная бабка 1М65 (ДИП 500) крепится к станине болтами и штифтами. Узел содержит следующие основные механизмы:- муфта торможения,
- механизм настройки скорости вращения шпинделя,
- звено увеличения шага,
- вилки перемещения блоков шестерён,
- шпиндель в сборе
- рукоятки, валы, шестерни и другие детали.
