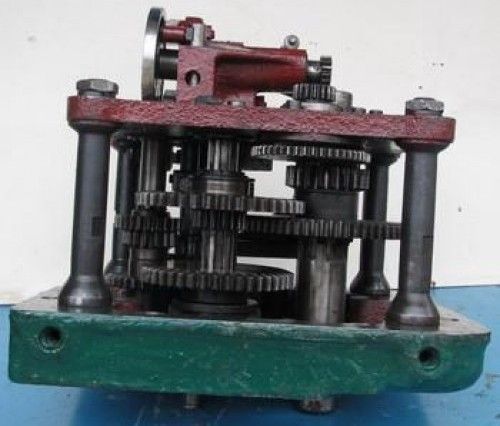

Коробка скоростей в сборе для вертикального сверлильного станка 2С132
Коробка скоростей сообщает шпинделю различных частот вращения с помощью передвижных блоков (рис.7). Опоры валов коробки размещены в двух плитах - верхней и нижней , скрепленных между собой четырьмя стяжками. Коробка скоростей приводится во вращение вертикально расположенным электродвигателем через эластическую муфту и зубчатую передачу . Последний вал коробки - гильза - имеет шлицевое отверстие, через которое вращение передается.
Через зубчатую пару вращение передается на коробку подач.
Смазка коробки скоростей, как и всех сборочных единиц сверлильной головки, производится от плунжерного насоса, закрепленного на нижней плите . Работа насоса контролируется специальным маслоуказателем на лобовой части подмоторной плиты.
Коробка скоростей сообщает шпинделю различных частот вращения с помощью передвижных блоков (рис.7). Опоры валов коробки размещены в двух плитах - верхней и нижней , скрепленных между собой четырьмя стяжками. Коробка скоростей приводится во вращение вертикально расположенным электродвигателем через эластическую муфту и зубчатую передачу . Последний вал коробки - гильза - имеет шлицевое отверстие, через которое вращение передается.
Через зубчатую пару вращение передается на коробку подач.
Смазка коробки скоростей, как и всех сборочных единиц сверлильной головки, производится от плунжерного насоса, закрепленного на нижней плите . Работа насоса контролируется специальным маслоуказателем на лобовой части подмоторной плиты.
