Функциональные возможности

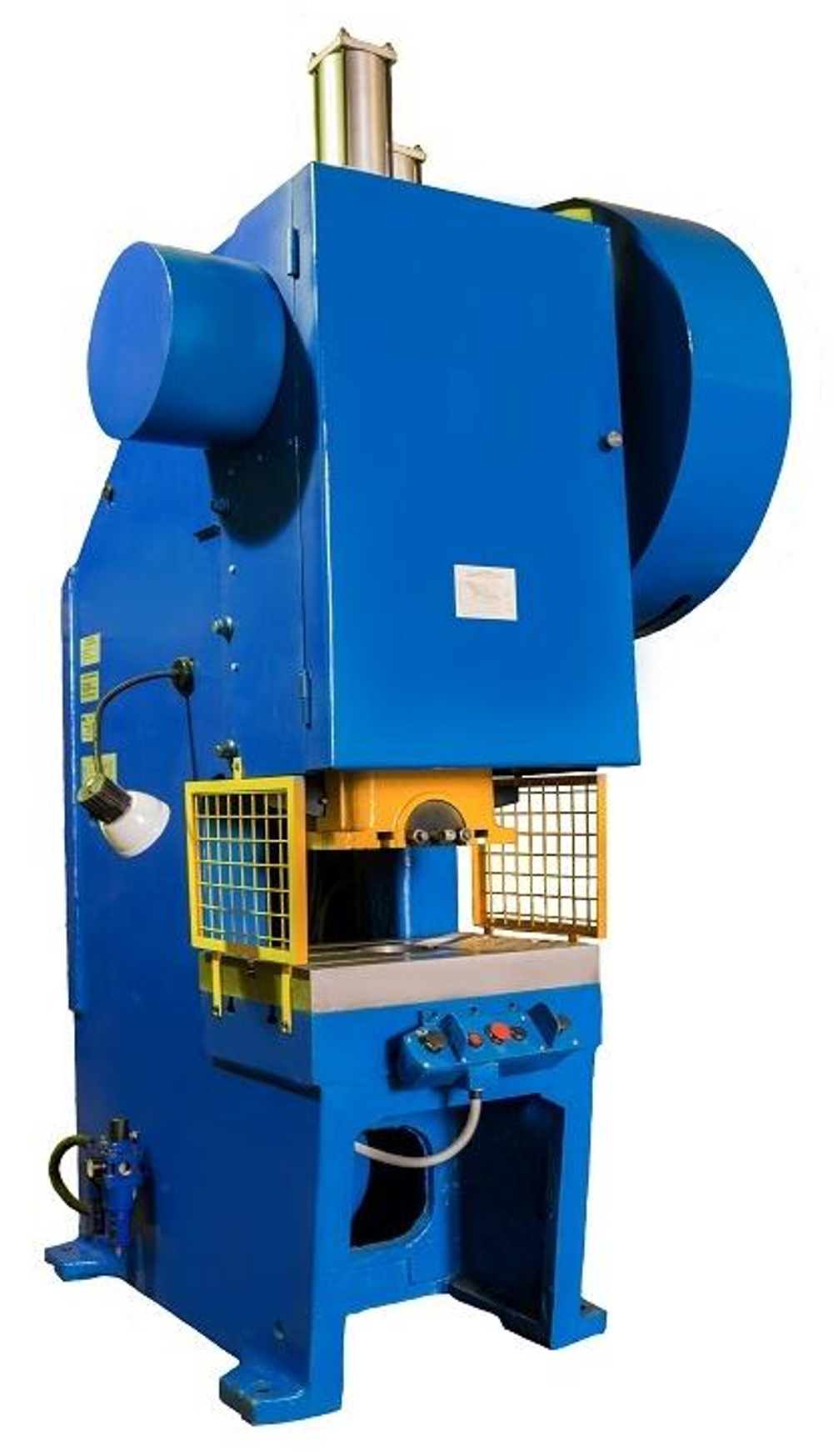

Кривошипный пресс КД2128 (КД-2128К) способен развивать усилие в 63 тонны. Промышленностью освоен выпуск трех разных вариантов исполнения пресса:
- ненаклоняемый;
- наклоняемый;
- с передвижным столом и рогом.
Пресс КД2128 (КД-2128К) предназначен для работ по холодной штамповке металла и может выполнять следующие операции:
- пробивку;
- гибку;
- вырубку;
- обрезку;
- неглубокую вытяжку.
Длина стола пресса КД2128 (КД-2128К) равна 710 мм, ширина составляет 480 мм, а диаметр отверстия в нем равен 250 мм.
Возможны два способа управления прессом КД2128 (КД-2128К) (кнопочное и педальное) в одном из следующих режимов:
- автоматический;
- одиночный;
- толчковый;
- ручной поворот.
Комплектация
Состав узлов пресса КД2128 (КД-2128К) следующий:
- станина;
- привод;
- ползун;
- маховик;
- электродвигатель с мощностью главного привода 8,3 кВт;
- эксцентриковый вал;
- система смазки;
- система управления.
Дополнительное укомплектование КД2128 (КД-2128К) за отдельную плату предусматривает поставку:
- пневматической подушки для установки в нижней части станины;
- устройства для намотки и размотки;
- устройства для осуществления подачи ленточного материала;
- системы, осуществляющей сборку и рециркуляцию смазки;
- ножниц, предназначенных для резки отходов.
КД2128 Пресс однокривошипный простого действия духстоечный открытый ненаклоняемый. Назначение, область применения
Прессы однокривошипные простого действия открытые ненаклоняемые духстоечные КД2128 предназначены для изготовления деталей операциями холодной листовой штамповки: гибкой, вырубкой, пробивкой, неглубокой вытяжкой и т.д., в том числе в составе автоматизированных комплексов.
Прессы применяются на предприятиях различных отраслей промышленности, в цехах и на участках холодной листовой штамповки. Находят широкое применение при любом типе производства: мелкосерийном, серийном, массовом.
Станина прессов литая чугунная коробчатой формы, воспринимает все усилия, возникающие при штамповке.
Ползун, изготовленный из высокопрочного чугуна, коробчатой формы, с призматическими двусторонними направляющими. Левая направляющая регулируемая. Ползун снабжен предохранителем от перегрузки и клиновым устройством для выведения пресса из распора. Величина хода ползуна регулируемая. В механизм регулировки введено кулачковое зацепление для сокращения времени на переналадку. Для устранения влияния массы ползуна и верхней половины штампа на работу прессов, а также для предотвращения произвольного опускания ползуна в аварийных ситуациях предусмотрены пневматические уравновешиватели.
Межштамповое пространство регулируется.
Прессы оснащены пневмосдувателем, возможна установка пневмоподушки. Удаление изделий из штампа осуществляется на провал и в просвет между стойками прессов.
Привод ползуна — от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал.
Муфта-тормоз — жесткосблокированная, многодисковая, фрикционная, с пневматическим включением; вмонтирована в маховик.
Электросхема блока управления выполнена бесконтактной и сдублированной. Предусмотрены контроль величины тормозного пути и управление системой смазки.
Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.
Смазка централизованная импульсная.
Управление кнопочное:
- двурукое синхронное с блокировкой рук
- без блокировки рук
- с помощью педали
Режимы работы: одиночный, автоматический, наладочные ходы.
Прессы изготовляются с параметрами по ТУ2.041.182—85.
Прессы рассчитаны на работу в следующих режимах:
- Одиночный ход - двурукое синхронное управление кнопками или от педали
- Авторабота - двурукое синхронное управление кнопками
- Наладка - двурукое синхронное управление кнопками
- Ручной проворот - при отключенном электродвигателе главного привода и остановке маховика
Примечание. По требованию заказчика возможна установка режима АВТОРАБОТА с управлением от педали.
Прессы оснащены:
- ломким предохранителем в ползуне;
- расклинивающим устройством;
- выталкивателем в ползуне;
- централизованной системой смазки.
При согласовании с заказчиком на прессе может быть установлен защитный экран с электропневматическим управлением.
Разработчик — Азовское специальное конструкторское бюро кузнечно-прессового оборудования и автоматических линий.
Особенности конструкции пресса:
- Станина литая, чугунная, коробчатой формы, подвергнута старению для снятия внутренних напряжений, высокая жесткость, сохранение точностных параметров при длительном сроке эксплуатации
- Жестко сблокированная муфта-тормоз обеспечивает надежную остановку ползуна в ВМТ
- Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа
- Уравновешиватели ползуна, предназначены для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек)
- Предохранитель от перегрузки
- Расклинивающее устройство для вывода пресса из распора
- Центральная система смазки основных пар трения
- Электроблокировки для безопасного обслуживания
- Бесконтактный ящик управления
- Механизированная регулировка закрытой высоты
Для привода рабочих органов пресса используется:
- очищенный сжатый воздух давлением не менее 0,5 МПа
- переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены)
Габаритные размеры однокривошипного пресса КД2128
Посадочные и присоединительные базы однокривошипного пресса КД2128
Органы управления однокривошипным прессом КД2128
Органы управления прессов:
А - ящик управления;
В - пост управления;
С - педаль
1 - ручка вводного выключателя;
2 - панель сигнализации;
3 - табличка с символом;
4 - счетчик ходов;
5 - штепсельный разъем соединения педали;
SAI - переключатель режима работы;
А2 - переключатель способа управления;
SA3 - переключатель режима работы защитного экрана;
SBI - кнопка ОБЩИЙ СТОП (красная);
SB2 - кнопка включения главного привода (зеленая);
SB3, SB4 - кнопка двурукого управления (черная);
SB5 - кнопка СТОП АВТОРАБОТА (красная);
SB6 - кнопка управления педалью (черная);
Кинематическая схема однокривошипного пресса КД2128
I - кинематическая схема наклоняемого пресса
II - кинематическая схема ненаклоняемого пресса
III - кинематическая схема пресса с передвижным столом
