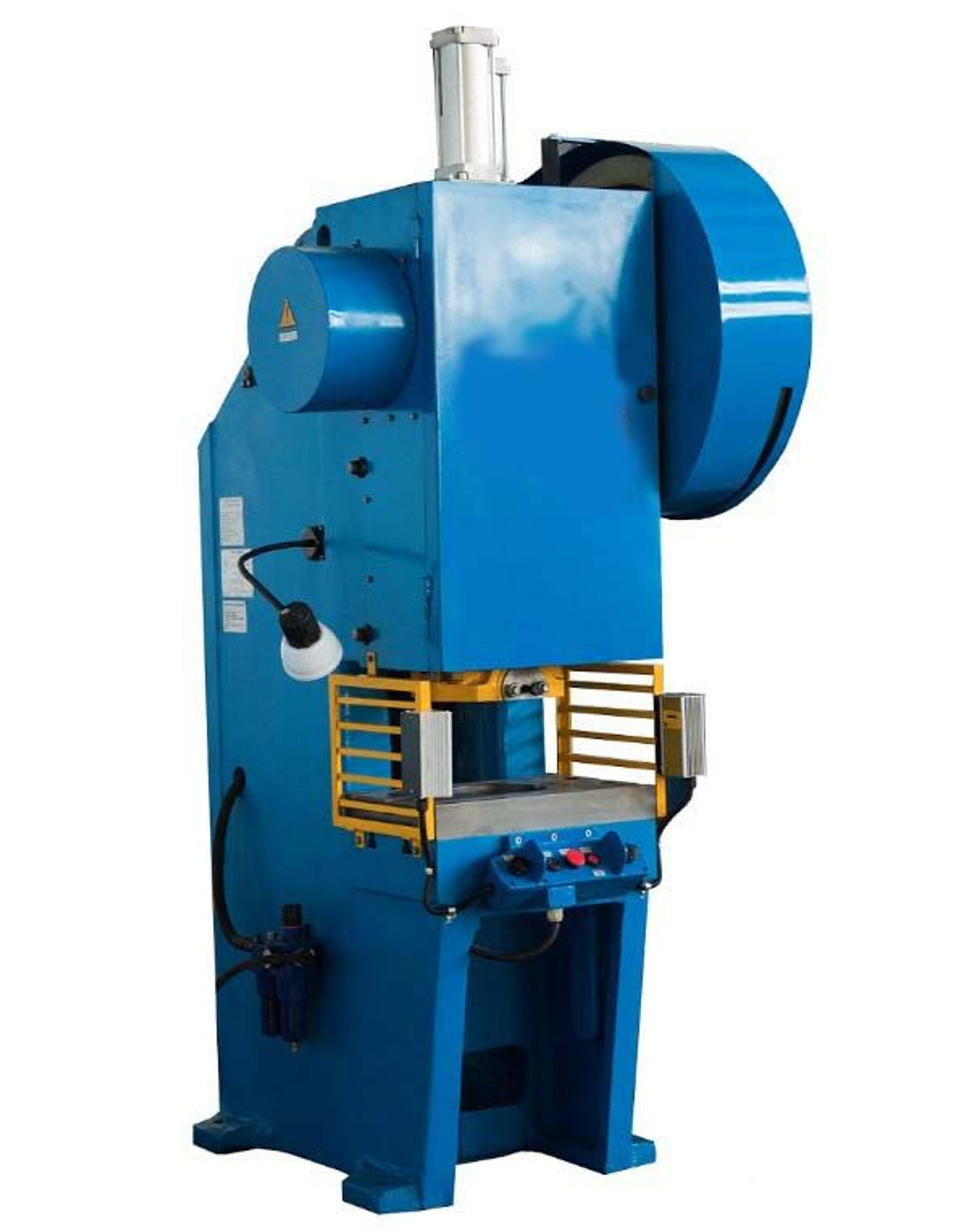

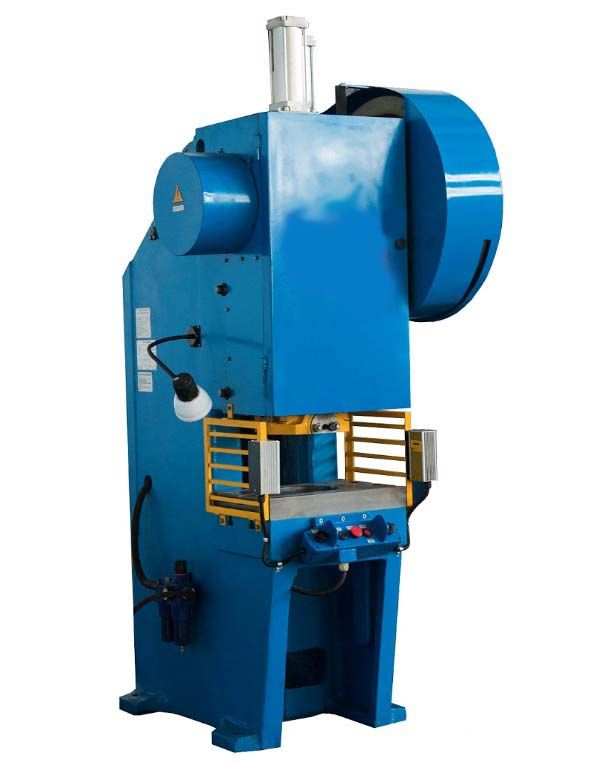

Кривошипный пресс КД2126 предназначен для выполнения операций холодной штамповки листового металла. Может работать как на одиночных, так и на непрерывных ходах (при оснащении автоматическими подачами - шиберными, валковыми).
Особенности конструкции механического пресса КД2126:
- Станина литая, чугунная, коробчатой формы, подвергнута старению для снятия внутренних напряжений, высокая жесткость, сохранение точностных параметров при длительном сроке эксплуатации;
- Жестко сблокированная муфта-тормоз обеспечивает надежную остановку ползуна в ВМТ;
- Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа;
- Уравновешиватели ползуна: предназначены для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек);
- Предохранитель от перегрузки;
- Расклинивающее устройство для вывода пресса из распора;
- Центральная система смазки основных пар трения;
- Электроблокировки для безопасного обслуживания;
- Бесконтактный ящик управления;
- Механизированная регулировка закрытой высоты.
Станина пресса литая чугунная коробчатой формы, воспринимает все усилия, возникающие при штамповке.
Ползун, изготовленный из высокопрочного чугуна, коробчатой формы, с призматическими двусторонними направляющими. Левая направляющая регулируемая. Ползун снабжен предохранителем от перегрузки и клиновым устройством для выведения пресса из распора. Величина хода ползуна регулируемая. В механизм регулировки введено кулачковое зацепление для сокращения времени на переналадку. Для устранения влияния массы ползуна и верхней половины штампа на работу прессов, а также для предотвращения произвольного опускания ползуна в аварийных ситуациях предусмотрены пневматические уравновешиватели.
Межштамповое пространство регулируется.
Прессы оснащены пневмосдувателем, возможна установка пневмоподушки. Удаление изделий из штампа осуществляется на провал и в просвет между стойками прессов.
Привод ползуна — от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал.
Муфта-тормоз — жесткосблокированная, многодисковая, фрикционная, с пневматическим включением; вмонтирована в маховик.
Электросхема блока управления выполнена бесконтактной и сдублированной. Предусмотрены контроль величины тормозного пути и управление системой смазки.
Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.
Смазка централизованная импульсная.
Управление кнопочное:
- двурукое синхронное с блокировкой рук
- без блокировки рук
- с помощью педали
Режимы работы: одиночный, автоматический, наладочные ходы.
Прессы рассчитаны на работу в следующих режимах:
- Одиночный ход - двурукое синхронное управление кнопками или от педали
- Авторабота - двурукое синхронное управление кнопками
- Наладка - двурукое синхронное управление кнопками
- Ручной проворот - при отключенном электродвигателе главного привода и остановке маховика
Примечание. По требованию заказчика возможна установка режима АВТОРАБОТА с управлением от педали.
Прессы оснащены:
- ломким предохранителем в ползуне;
- расклинивающим устройством;
- выталкивателем в ползуне;
- централизованной системой смазки.
При согласовании с заказчиком на прессе может быть установлен защитный экран с электропневматическим управлением.
Особенности конструкции пресса:
- Станина литая, чугунная, коробчатой формы, подвергнута старению для снятия внутренних напряжений, высокая жесткость, сохранение точностных параметров при длительном сроке эксплуатации
- Жестко сблокированная муфта-тормоз обеспечивает надежную остановку ползуна в ВМТ
- Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа
- Уравновешиватели ползуна, предназначены для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек)
- Предохранитель от перегрузки
- Расклинивающее устройство для вывода пресса из распора
- Центральная система смазки основных пар трения
- Электроблокировки для безопасного обслуживания
- Бесконтактный ящик управления
- Механизированная регулировка закрытой высоты
Для привода рабочих органов пресса используется:
- очищенный сжатый воздух давлением не менее 0,5 МПа
- переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены)
Габаритные размеры однокривошипного пресса КД2126
Габаритные размеры однокривошипного пресса КД2126
Габаритные размеры рабочего пространства пресса КД2126
Габаритные размеры рабочего пространства пресса КД2126
Посадочные и присоединительные базы однокривошипного пресса КД2126
Эскизы крепления инструмента пресса КД2126
Расположение составных частей однокривошипного пресса КД2126
Расположение составных частей пресса КД2126
Перечень составных частей однокривошипного пресса КД2126
- Установка муфты-тормоза и маховика - КД2126-001
- Привод - КД2122-001
- Механизм наклона - КД2312-001
- Станина - КД2111-001
- Электрооборудование - КД2192E-001
- Ползун - КД2131-001
- Командоаппарат
- Эксцентриковый вал - КД2123-001
- Уравновешиватель
- Воздухопровод - КД2141-001
- Ограждение привода - КД2175-001
- Ограждение рабочей зоны - КД...73-001
- Маслопровод - КД2181-001, КД2182Б-001
Расположение органов управления однокривошипным прессом КД2126
Расположение органов управления прессом КД2126
Перечень органов управленияоднокривошипным прессом КД2126:
А - ящик управления;
В - пост управления;
С - педаль
1 - ручка вводного выключателя;
2 - панель сигнализации;
3 - табличка с символом;
4 - счетчик ходов;
5 - штепсельный разъем соединения педали;
SA1 - переключатель режима работы;
А2 - переключатель способа управления;
SA3 - переключатель режима работы защитного экрана;
SB1 - кнопка ОБЩИЙ СТОП (красная);
SB2 - кнопка включения главного привода (зеленая);
SB3, SB4 - кнопка двурукого управления (черная);
SB5 - кнопка СТОП АВТОРАБОТА (красная);
SB6 - кнопка управления педалью (черная);
Кинематическая схема однокривошипного пресса КД2126
Кинематическая схема однокривошипного пресса КД2126
- Электродвигатель 4АС
- Шкив привода
- Маховик привода
- Муфта-тормоз
- Винт механизма наклона
- Планка выталкивателя
- Ползун
- Винт регулировочный
- Вал эксцентриковый
- Втулка эксцентриковая
- Гайка
