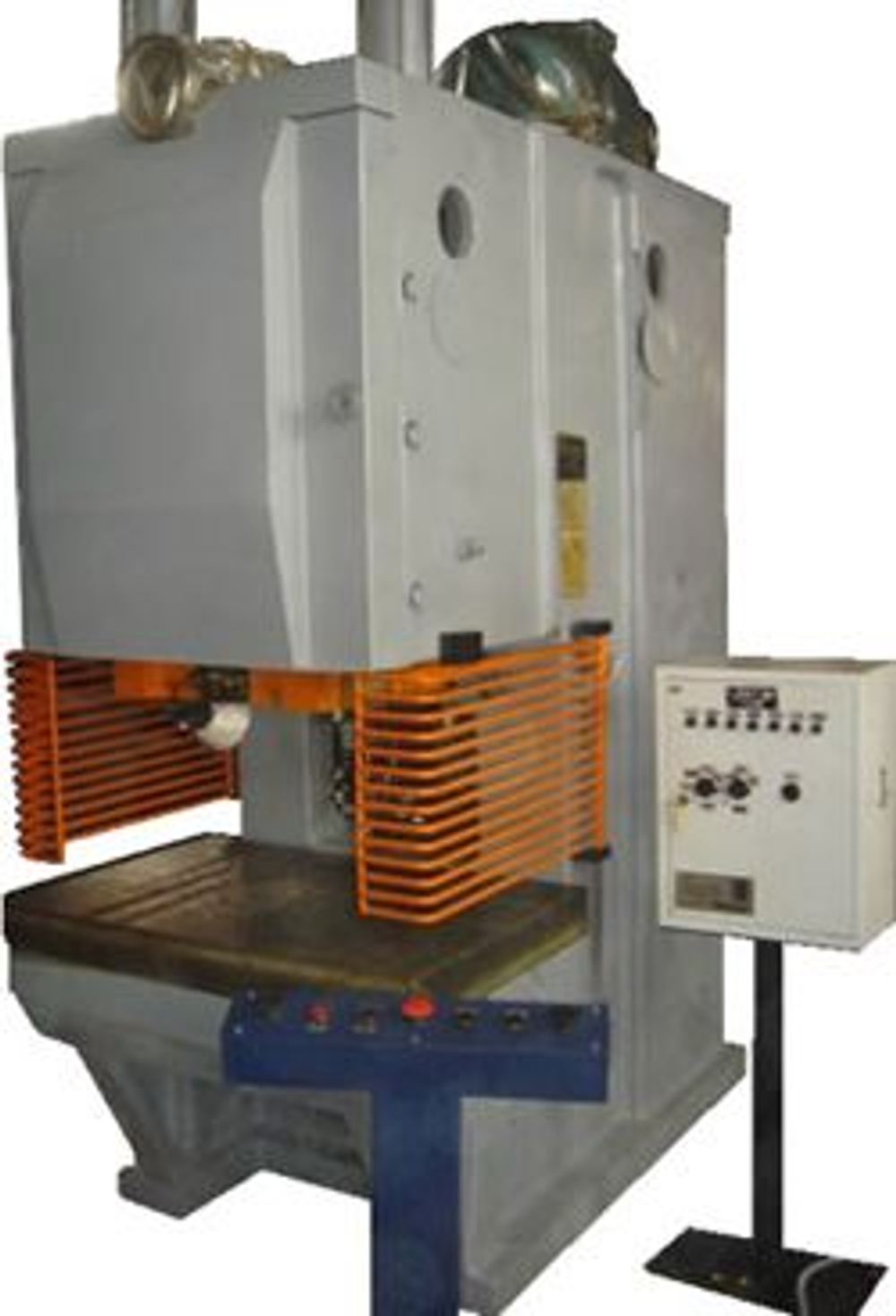

Кривошипный пресс ПСМ КД2130

Кривошипный пресс КД2130Г (КЕ2130) - промышленное оборудование для штамповки металлических заготовок, принцип действия которого основан на использовании кривошипно-ползунного механизма.

Кривошипный пресс КД2130Г (КЕ2130)  относится к группе однокривошипных прессов, характеризуется регулируемым ходом ползуна, применяется для холодной штамповки листового металла. Это, прежде всего, такие операции, как вырубка, пробивка, гибка и пр.

Кривошипный пресс КД2130Г (КЕ2130)  имеет два режима работы: режим одиночного хода и режим непрерывного хода. В случае использования режима непрерывного хода, пресс может применяться на производствах с использованием автоматических и потоковых линий. Характеризуется данный пресс следующими техническими параметрами: максимальный и минимальный ход ползуна, наибольшее количество ходов ползуна в минуту, величина рабочей поверхности, масса и размеры станка, максимальный вылет ползуна, максимальное и минимальное количество ходов ползуна при работе в режиме одиночного хода, а также мощность двигателя. Пресс КД 2130 является практически универсальной моделью.

Кривошипный пресс КД2130Г (КЕ2130)  широко применяется в самых разных сферах производства. Технические характеристики модели позволяют использовать его как в сегменте массового промышленного производства, так и для нужд малого бизнеса. Кроме того, КД 2130 прост в управлении, поэтому необходимо только минимальное обучение специалиста на этапе пусконаладочных работ. Пресс КД 2130 отличается не только удобством применения. Он хорошо зарекомендовал себя как надёжный и качественный станок.

Особенности конструкции прессов К 2130

• Станина прессов отлита из чугуна
• Пресс КД2130В имеет неподвижный стол, отлитый заодно со станиной
• Пресс КД2130Б имеет стол регулируемый по высоте (от электродвигателя)
• Прессы имеют двухступенчатый привод с параллельным расположением валов перпендикулярно фронту пресса. Зубчатые колеса защищены специальным кожухом
• Жесткосблокированная муфта-тормоз с безасбестовыми фрикционными накладками
• Двуручное управление от кнопок, расположенных на стационарном или переносном пульте, а также от педали
• Ступенчатая регулировка хода ползуна с ручным переключением
• Ползун с четырьмя направляющими планками, снабжен пневматическим уравновешивателем
• Регулировка расстояния от стола до ползуна – храповым механизмом
• Предохранитель от перегрузки в ползуне – среземая шайба
• Механический выталкиватель в ползуне
• Система смазки – густая от ручного насоса (по запросу – электронасосом для густой смазки)

Пресс состоит из следующих основных узлов:

• станина
• привод
• муфта-тормоз
• вал эксцентриковый
• ползун
• уравновешиватель ползуна
• воздухораспределитель

Для привода рабочих органов пресса используется:

• очищенный сжатый воздух давлением не менее 0,5 МПа
• переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены)

Габаритные размеры рабочего пространства пресса КД2130

Габаритные размеры рабочего пространства пресса КД2130

Режимы работы пресса К 2130

• Непрерывные ходы - включается обеими кнопками "Ход" - Разрешается пользоваться только при наличии автоматизации подачи заготовок в штамп и удалении деталей за пределы опасной зоны.
• Одиночные ходы - включается обеими кнопками "Ход" Разрешается пользоваться только при штамповке из штучных заготовок.
• Одиночные ходы – включается при нажатии педали. Разрешается производить штамповку из листа, полосы или крупногабаритных заготовок, которые, в процессе опускания ползуна, необходимо удерживать руками и только при наличии неподвижного ограждения штампового пространства.
• Ручной проворот - разрешается применять только при наладке штампов при отключенном двигателе, путем вращения маховика вручную, ползун можно опустить или поднять.

Штамповка штучных заготовок разрешается только при наличии защитного устройства, исключающего нахождение рук в опасной зоне в период опускания ползуна. Ползун останавливается одновременно с прекращением нажима на кнопки и педаль.

Кинематическая схема ненаклоняемого пресса КД2130

Кинематическая схема однокривошипного пресса КД2130

1. ползун;
2. вал главный эксцентриковый;
3. тормоз муфты;
4. электродвигатель;
5. тормоз маховика;
6. промежуточный вал;
7. муфта;
8. стол пресса;
