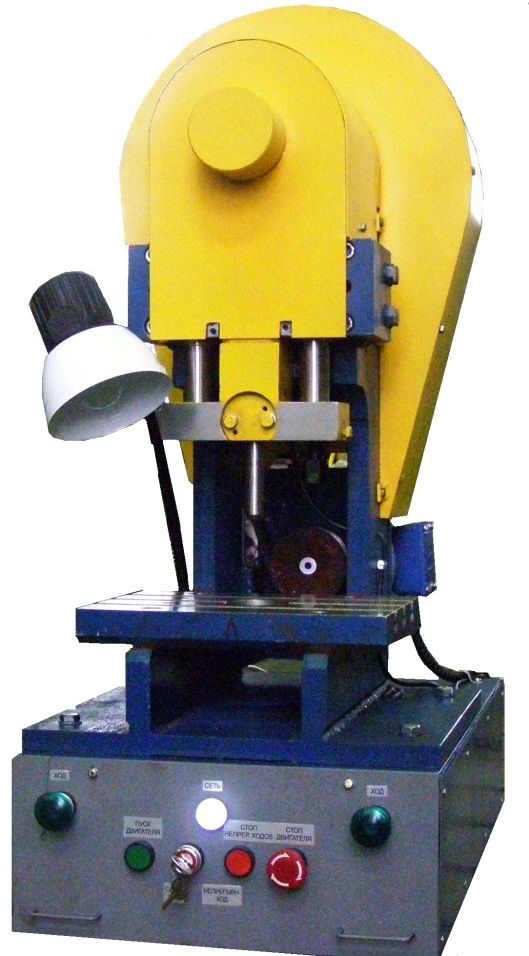

Пресс кривошипный одностоечный открытый простого действия с прецизионными направляющими, усилием 20 кН (2 тс) предназначен для вырубки, пробивки, гибки, неглубокой вытяжки и других холодноштамповочных операций с удалением штампованных деталей на провал.
Пресс может быть использован для работы, как на одиночных, так и на автоматических ходах при оснащении его автоматической подачей.
Отличительной особенностью пресса являются беззазорные направляющие ползуна, выполненные в виде двух цилиндрических колонок с шариковыми сепараторами, что позволяет использовать штамповую оснастку без блоков с направляющими, т.е. закрепить пуансон на ползуне, а матрицу на столе.
Состав пресса приведен на рисунке
1. Станина.
2. Ползун.
3. Муфта включения.
4. Маховик.
5. Привод
6. Направляющие.
7. Шатун.
8. Втулка эксцентриковая.
9. Вал кривошипа.
10. Электродвигатель
