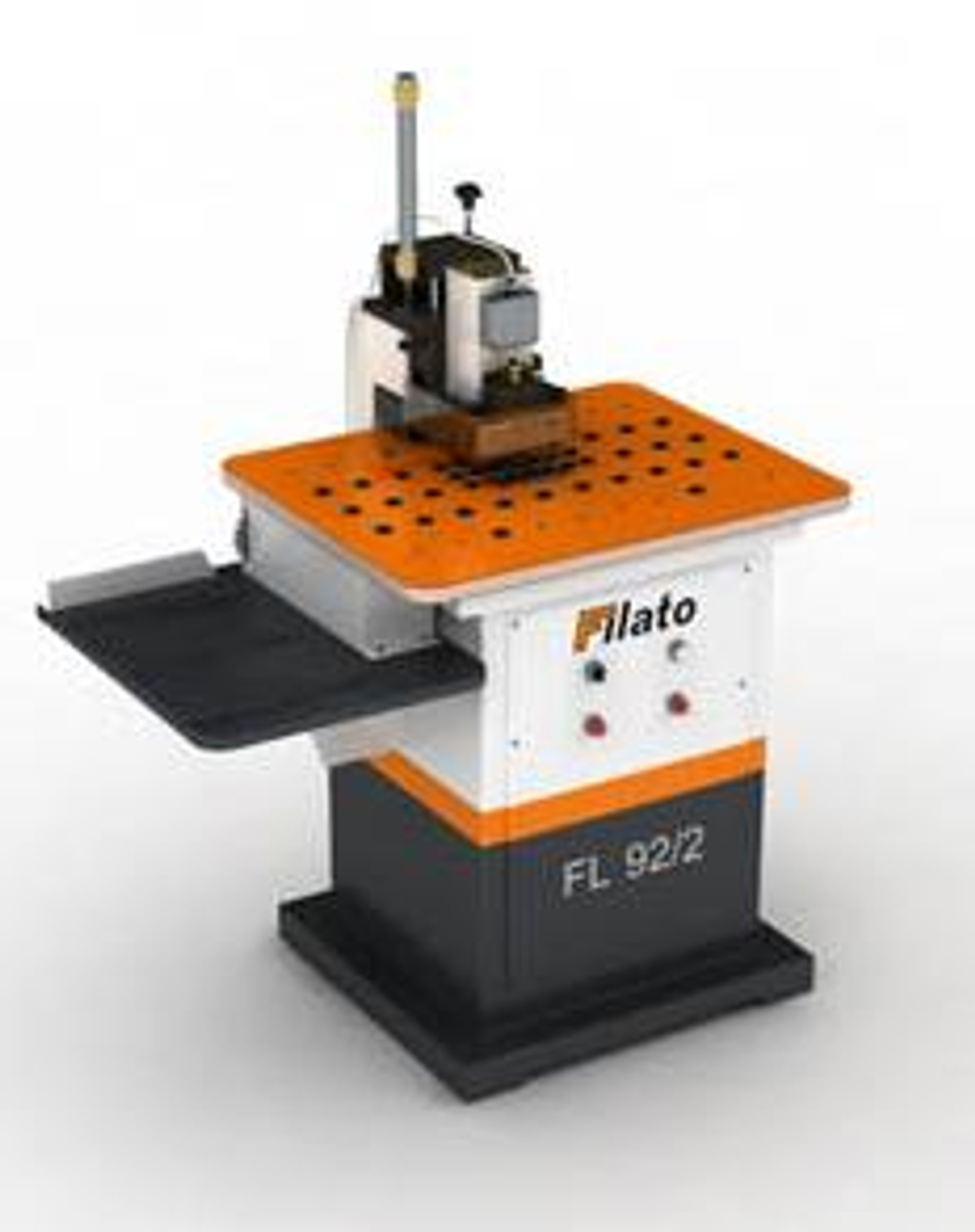

Кромкооблицовочный станок Filato FL-92/2

Станок осуществляет снятие свесов с двух сторон за один проход, а также чистовую торцовку кромки.
Такой станок незаменим на предприятиях оснащенными кромкооблицовочными станками с ручной подачей.

• Все необходимые операции для дополнительной обработки кромки на одном станке благодаря узлу чистовой торцовки;
• Снятие свесов по пласти без лишних движений — двухсторонняя обработка за счет фрезерного агрегата с двумя двигателями;
• Точная настройка верхнего и нижнего фрезерных узлов;
• Массивный кожух системы аспирации обеспечит отвод стружки из рабочей части станка;
• Большой размер рабочего стола обеспечит удобство в работе с крупногабаритными панелями.

Текстолитовый рабочий стол с пластиковыми направляющимиУстановленные на рабочей поверхность текстолитового стола пластиковые направляющие не нарушают облицованную поверхность заготовок при их перемещении и базировании для обработки на фрезерных узлах.

Высокочастотные шпиндели фрезерных узлов

Высокочастотные шпинделя верхнего и нижнего фрезерных узлов собран с использованием в качестве опор высокоточных подшипников. Частота вращения шпинделя составляет 12 000 об/ мин, что позволяет производить снятие свесов с высоким качеством.

Точная настройка верхнего фрезерного узла

Настройка верхнего фрезерного узла по высоте и ширине в зависимости от размеров заготовки осуществляется с помощью винтовой пары с рукояткой. Перемещение по высоте происходит по высокоточным круглым направляющим, а в горизонтальной плоскости по направляющим типа «ласточкин хвост». Фиксация осуществляется рукоятками. Отсчет размера производится по линейке.

Верхний и нижний роликовый прижим

Обеспечивает надежную фиксацию обрабатываемых заготовок по толщине, при этом не повреждает облицованную поверхность. Настройка роликов прижима относительно фрезы на толщину обрабатываемой заготовки осуществляется с помощью винтовой пары. Нижние ролики подпружинены.

Поджим верхнего фрезерного узла

Верхний фрезерный узел с роликами поджимается во время работы к плоскости обрабатываемой заготовки с помощью пневмоцилиндра, что обеспечивает высокую точность и качество обрабатываемых кромок.
