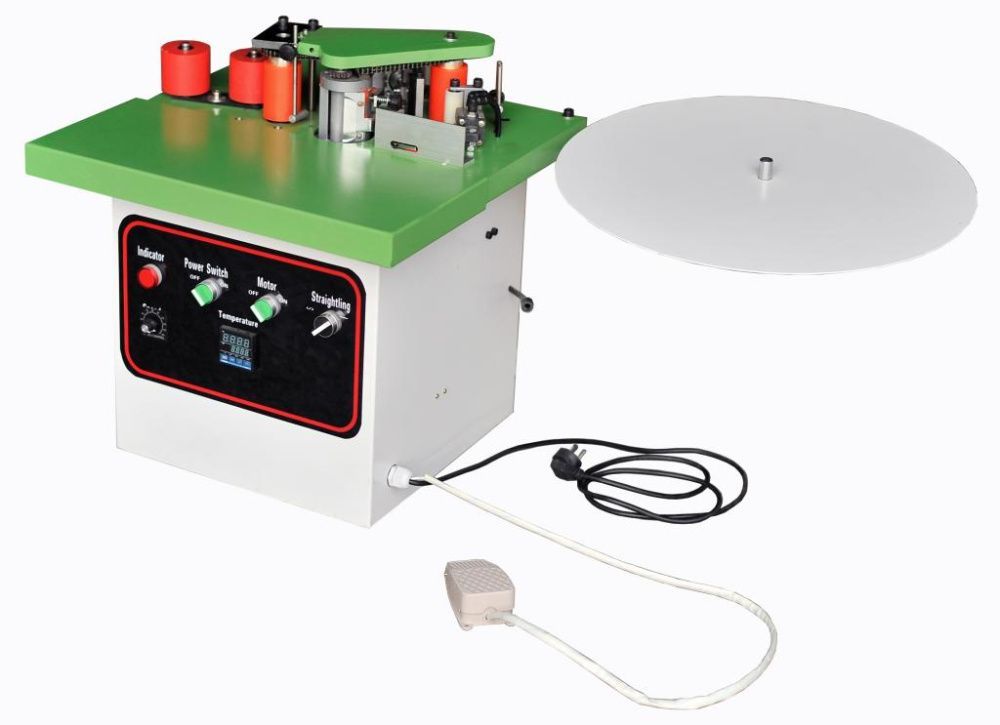

Кромкооблицовочный станок TS-50 разработан для нанесения облицовочного материала разных типов на кромку плиточного материала (заготовок). В качестве облицовочного материала применяют ленту из ПВХ, АБС меламина и натурального шпона шириной от 10 до 60 мм и толщиной от 0,3 до 3 мм. Нанесение кромочного материала возможно с помощью подачи заготовок вручную. Подача и обрубание кромочного материала осуществляется от педали или концевика. Обрубание кромки из рулона осуществляется с помощью пневматической гильотины. Воздух из компрессора подается через блок очистки воздуха. Применяется на мебельных производствах от мелких (в качестве основного кромкооблицовочного станка с возможностью работать с напряжением 220В) до крупных (в качестве вспомогательного кромкооблицовочного станка на однотипных операциях с криволинейными заготовками, дополняя более производительный автоматический станок).
Особенности конструкции:
- регулируемая скорость подачи кромки;
- настройка толщины кромки и других параметров;
- оснащен двумя роликами для нанесения клея (нанесение на кромку и материал);
- наличие узла предварительной обрезки кромки;
- разные режимы работы с возможностью регулировки температуры в клеевой ванне;
- надежная фиксация заготовки с использованием шариковых креплений.
Технические характеристики
Регулировка температуры нагрева клеевой ванны. С помощью электронной панели управления происходит установка рабочей температуры клеевой ванны с 120 до 200° С.
Надежный цепной привод. А также пневмоцилиндр для прижима кромки и узел предварительной обрезки кромочного материала.
Настройка толщины кромочного материала. Регулировка осуществляется в диапазоне от 0,4 мм до 2 мм.
Автоматическая подача кромочного материала. Подача кромочного материала осуществляется автоматически от отдельного электродвигателя (кромка располагается на тарелке).
Два способа обрезки кромки. Автоматическая обрезка кромки происходит от концевого выключателя для прямолинейных деталей и от педали для криволинейных заготовок.
Дополнительный стол. Обеспечивает поддержку заготовки.
Клеевая ванна объёмом 600мл.
Блок подготовки воздуха. Станок оснащен устройствами подготовки и регулировки давления в системе подачи сжатого воздуха.
В конструкции станка используются электрические компоненты высокого качества.
Станок упакован в фанерный ящик, что полностью исключает повреждение во время транспортировки.
