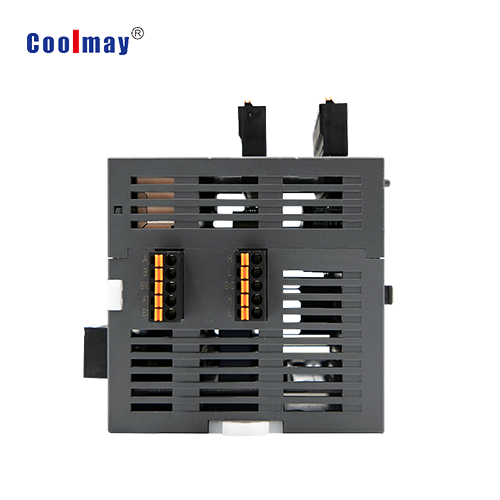

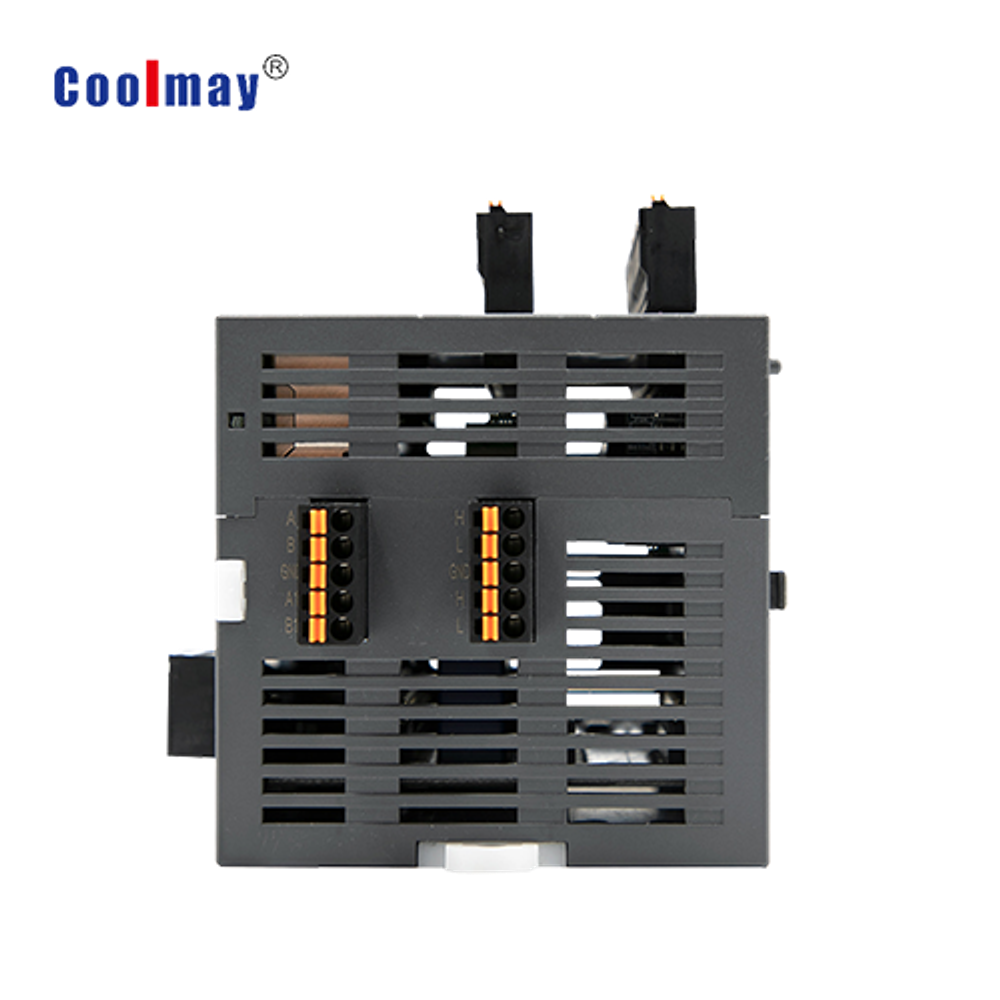

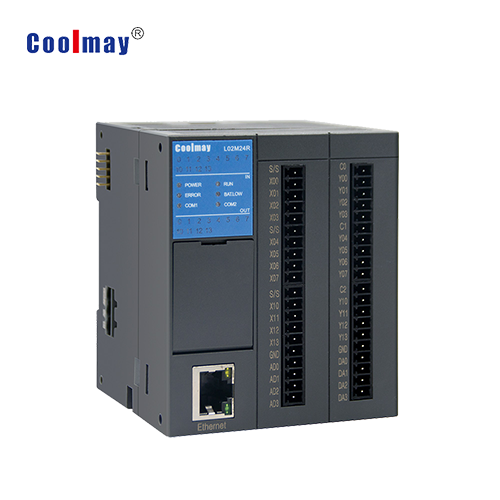

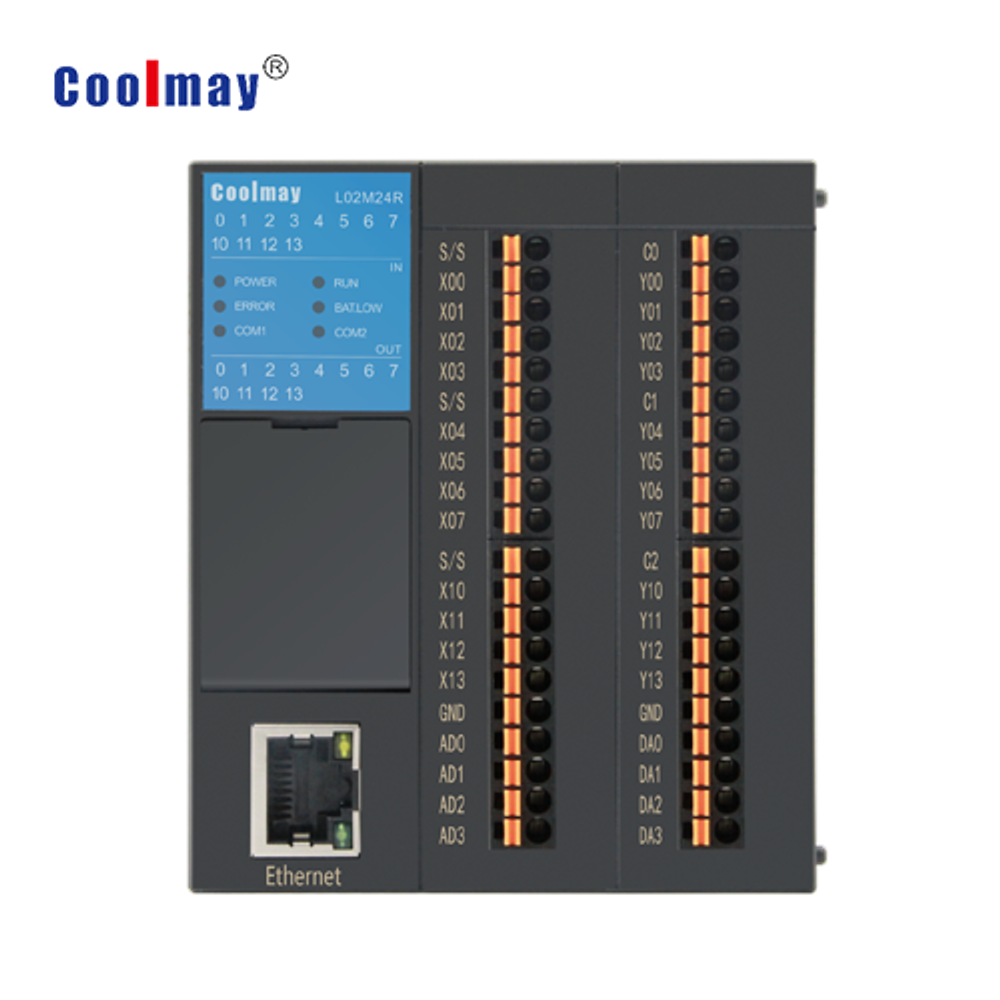

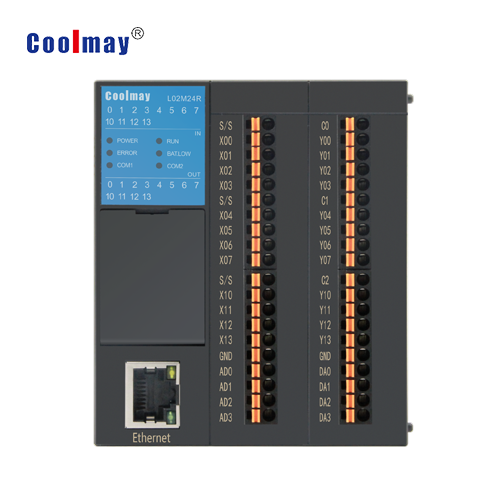

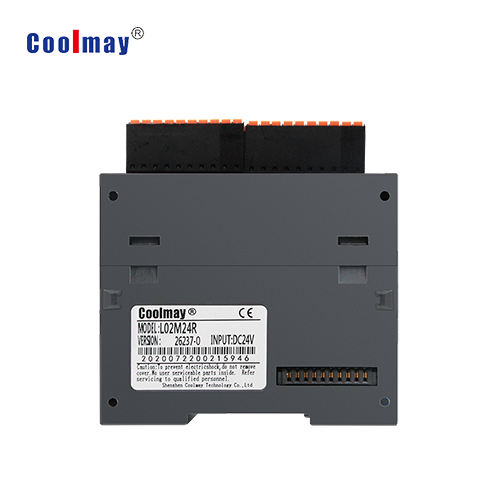

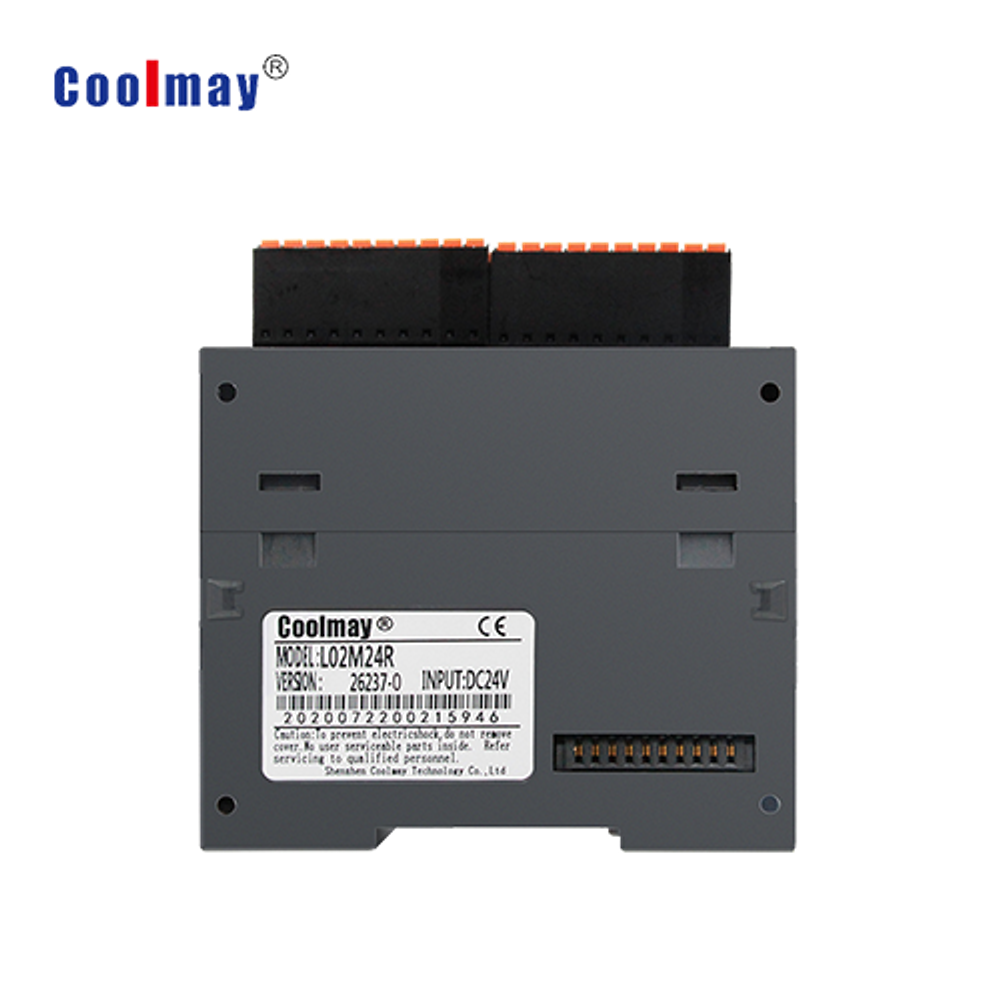

Модульный ПЛК Coolmay L02M24R 12 дискретных входов (24VDC PNP/NPN), 12 релейных выходов (до 2А на канал), 4 аналоговых входа, 4 аналоговых выхода, Type-C, RS-232, RS-485*2, Ethernet, CAN
ПЛК серии Coolmay L02 это высокопроизводительный универсальный свободнопрограммируемы логических контроллер, специально разработанный для автоматизации промышленного оборудования. К контроллерам серии L02 могут быть подключены до 31 модуля расширения.
Функция контроля позиционирования, поддержка высокоскоростного импульсного управления до 8 осей одновременно, подходит для автоматизации различных устройств, таких как электронное производство, маркировка, пищевая упаковка, текстильное оборудование и другое промышленное оборудование.
Базовый контроллер серии L02 имеет встроенную поддержку связи по промышленному протоколу Ethernet/IP для реализации высокоскоростной передачи данных.
Защелкивающаяся конструкция позволяет легко устанавливать модули.и.
Основные характеристики
Напряжение питания: 24V DC
Потребляемый ток: 150мА (базовый модуль); <150мА (модуль релейных выходов); <80мА (остальные модули)
Рабочая температура, °С — 0…+50
Рабочая влажность, не более, % — 5 ... 95 (без конденсации)
Габариты — 75x75x88
Поддержка языков программирования: LD, IL, SFC, ST, FBD
Скорость обработки команд: базовая инструкция (LD) - 0.35 мкс; программная инструкция - 0.642 мкс
Объем программы - 32 тыс шагов
Модули расширения: до 31 модуля (до 12 модулей аналоговых входов/выходов)
Кол-во входов выходов базового модуля: 12DI / 12DO / 4AI / 4AO
Максимальное количество входов/выходов (точек): 512
Тип дискретных выходов: релейные SPST, макс. нагрузка 2 А
Тип аналоговых входов: 2 входа 0-10V, 2 входа 0-20mA (4-20mA)
Тип аналоговых выходов: 2 выхода 0-10V, 2 выхода 0-20mA (4-20mA)
Высокоскоростные импульстые выходы: 4 оси 200 кГц + 4 оси 100 кГц
Высокоскоростные счетные входы: 6 каналов 60 кГц
Встроенные порты связи: USB Type-C; RS-232; 2 * RS-485; Ethernet; CAN
Поддерживаемые протоколы: программный порт Mitsubishi; Modbus RTU; Modbus TCP; Modbus UDP; Freeport; CAN; Ethernet/IP
Поддержка карт памяти: MicroSD (макс 32 Гб)
| Model | L02M32T | L02M32R | L02M24T | L02M24R | |
| programming language | Ladder diagram(LD), lnstruction list, Sequential function chart(SFC), Structured text (ST), Function block diagram (FBD) | ||||
| Command processing speed | Basic instruction (LD) | 0.35us | |||
| Application instruction | 0.642uS | ||||
| Program capacity | 32k steps | ||||
| Storage capacity | Date (D) | [D0~D127] 128points General / [D128~D7999] 7872points Retentive / [D8000~D8511]512points Special | |||
| Expansion(R) | [R0~R22999] 23000points Support power-down retention / [R23000~R23999] 1000 points Internal use | ||||
| Expansion model | Max limit of 31 units: max 12 analog input/output respectively | ||||
| Max l/O | FX3U mode: 512 points; FX3G mode: 256 points (the sum of input and output points) | ||||
| CPU Digital I/O | 16DI / 16DO | 12DI/ 12DO | |||
| CPU analog I/O | / | 4AD/4DA | |||
| I/O | X | 256 points(X0~X377) | |||
| Y | 256 points(Y0~Y377) | ||||
| Bit device | M | [M0~M383]384points General / [M384~M1535)1152points Retentive/ [M1536~M7679] 6144points General | |||
| [M8000~M8511] 512points Special | |||||
| S | [S0-S9] 10points lnitial state/[S10~s999] 990points Retentive/ [S1000~S4095]3096points General | ||||
| Timer T | [T0~T199] 200points 100ms General / [ [T250~T255] 6points 100ms Retentive | ||||
| ?The 10ms timer is affected by the scan period. | |||||
| 16-bit counter C | [C0~C15] 16points General | ||||
| 32-bit counter C | [C200~C219] 20points General | [C220~C234] 15points Retentive | |||
| [C235~C245 Single phase single counting][C246~C250 single phase double counting] | |||||
| [C251~C255 Two-phase double counting] | |||||
| High-speed pulse | 4-axis 200KHz+4-axis 100KHz | ||||
| High-speed counter | 6 channels 60KHz | ||||
| Do type | L02M32T/L02M24T: Transistor output, load maximum 500mA, low level NPN,COM connected to negative | ||||
| L02M32R/L02M24R:Relay output, load maximum 2A, dry contact, | |||||
| COM can be connected to positive ornegative | |||||
| Default COM | Type-C, RS-232,RS-485*2,Ethernet,CAN | ||||
| Protocol | Mitsubishi programming port Modbus RTU, Modbus TCP, Modbus UDP, | ||||
| freeport protocol,CAN, Ethernet/IP,Mitsubishi BD board | |||||
| Data backup function No | Program | Flash ROM | |||
| Retentive area | MRAM has no write limit | ||||
| Calendar(RTC) | Commercially available batteries CR1620(optional) | ||||
| Self-diagnosis | CPU abnormalities, internal memory problems, etc | ||||
| Rated input voltage | Host | 24VDC(?10%) | |||
| Expansionmodule | |||||
| lnternal current consumption | Host | 150 mA | |||
| Expansion module | Relay output<150 mA, other modules <80 mA | ||||
| Operating temperature | 0~50? | ||||
| Storage temperature | -20~70? | ||||
| Operating humidity | 5~95%,no condensation | ||||
| Storage humidity | 5~95%,no condensation | ||||
| Vibration resistant | Comply with international standards, lEC61131-2,IEC60068-2-6 (TESTFc), | ||||
| Shock proof | Comply with international standard specification lEC61131-2IEC60068-2-27 | ||||
| Working environment | No corrosive gas exists | ||||
| lnstallation location | lnside the control box | ||||
| Pollution level | 2 | ||||
