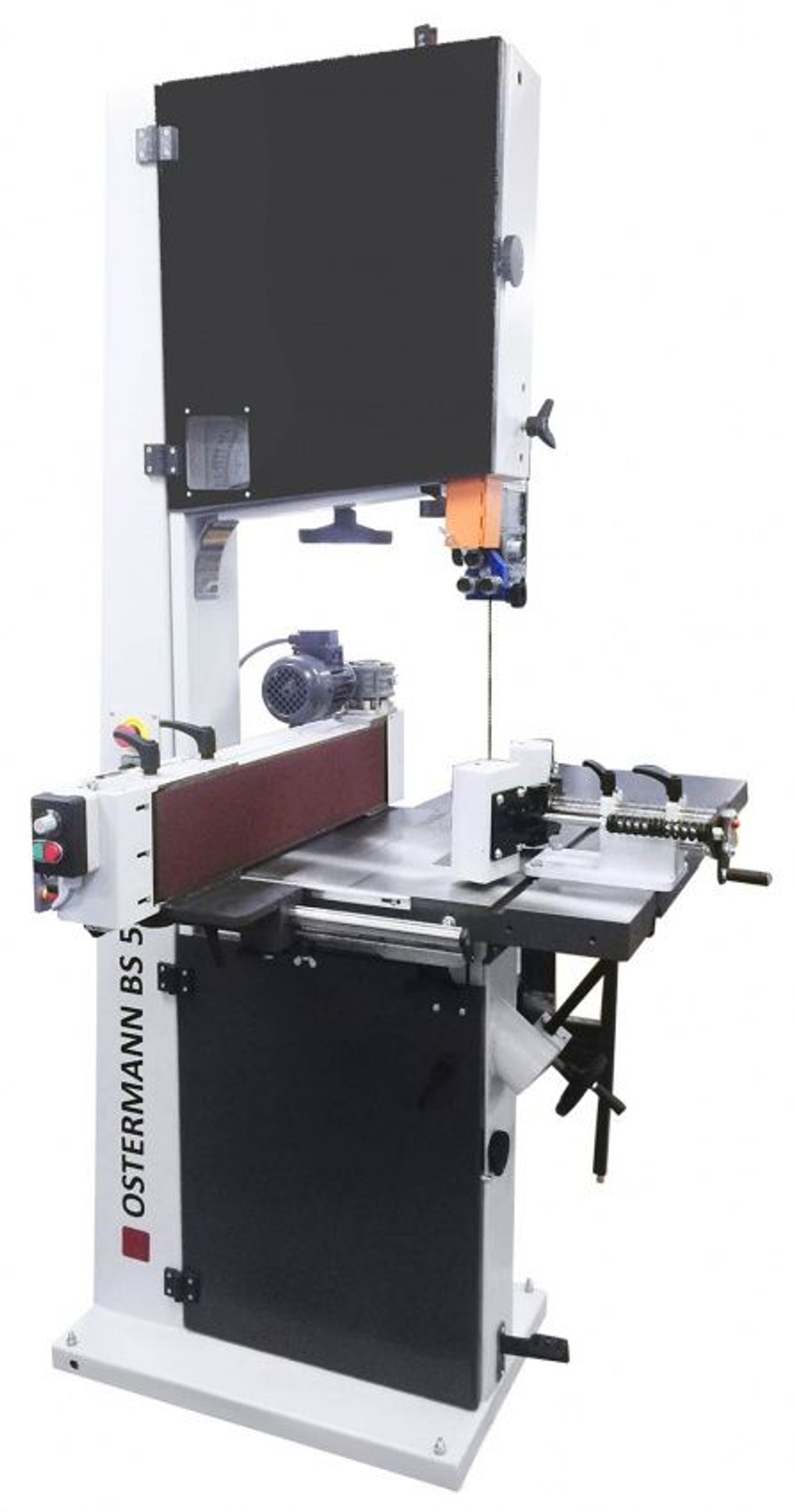

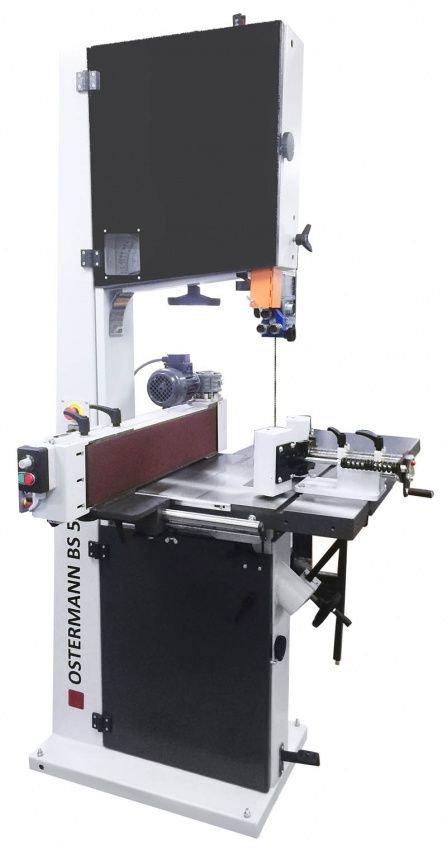

Каждый ленточнопильный станок OSTERMANN комплектуется чугунными шкивами с обрезиненным покрытием, наклоняемым чугунным столом от -15 до +45°, направляющей линейкой на столе и щеткой для очистки нижнего шкива от пыли. Пила удерживается сдвоенными подшипниками (3 пары над столом и 3 под столом). Модель BS 50 AUTO оснащена автоподатчиком заготовок со скоростью подачи 0 - 10 м/мин.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Автоматическое подающее устройство;
- Чугунные литые шкивы;
- Шкивы обрезиненные;
- Чугунный шлифованный рабочий стол;
- Направляющие пильного полотна – сдвоенные подшипники;
- Направляющая линейка в комплекте;
- Устройство для очистки нижнего шкива от стружки;
- Концевой выключатель для исключения работы с открытым кожухом;
- Наклон стола от -15 до +45°;
- Индикатор натяжения пильного полотна;
- Тормоз для остановки вращения шкивов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | КОРПУС СТАНКА Выполнен из листовой стали толщиной 4 мм, усилен профилем прямоугольной формы, все сварные швы прошли термическую обработку. |
 | ПУЛЬТ УПРАВЛЕНИЯ Система включения звезда/треугольник на станке обеспечивает плавный пуск, увеличивая ресурс двигателя на 30%. |
 | РАБОЧИЙ СТОЛ Выполнен из чугунного литья с ребрами жесткости, препятствуют вибрации. Шлифованная поверхность улучшает скольжение заготовки. |
 | ПРИСТАВНОЙ СТОЛ Удобен при работе с длинномерной заготовкой при делении на ламели и криволинейном пилении. А также служит буферной зоной при работе с короткими деталями. |
| | НАКЛОН СТОЛА Осуществляется маховиком через зубчатую рейку. Необходим при изготовлении нестандартных-сложных элементов. Наклон в диапазоне -15 - +45°. |
 | ШКИВЫ Из чугунного литья с резиновым покрытием. Позволяют использовать пильное полотно шириной до 40 мм. |
 | РЕГУЛИРОВКА ШКИВОВ На верхнем шкиве предусмотрен вертикальный ход для натяжения и наклон для предотвращения сползания пильного полотна, в зависимости от его ширины. |
| | ОЧИСТКА И ТОРМОЖЕНИЕ ШКИВОВ На нижнем шкиве специальная щетка убирает пыль, опилки с поверхности шкива. Предотвращается соскок пильного полотна из-за попадания под него грязи. Предусмотрен тормоз специальной педалью. |
 | РЕМЕННАЯ ПЕРЕДАЧА Два клиновидных предотвратят внезапный обрыв. Специальное покрытие шкивов предотвращают проскальзывание. Обеспечивается стабильная, бесперебойная работа. |
 | ДВИГАТЕЛЬ Мощностью 7,5 кВт с ограничением 60%, т.е. гарантированная мощность 5,5 кВт без потерь. |
| | НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА Кондуктор с подшипниками расположен над и под рабочим столом. Удобная регулировка хода подшипников позволит надежно зафиксировать пильное полотно. |
 | РЕГУЛИРОВКА ТОЛЩИНЫ ПРОПИЛА Вертикальное перемещение направляющей с подшипниками производится маховиком. Прямоугольное сечение исключает проворачивание вокруг своей оси. |
 | СИЛА НАТЯЖЕНИЯ Натяжение регулируется не на глаз, а по специальной шкале. Смотровое окно позволяет постоянно контролировать силу натяжения. |
| | БЕЗОПАСНОСТЬ Закрытое положение надежно обеспечивают фиксаторы сверху и снизу. При открытом положении концевой выключатель блокирует подачу напряжения. |
 | ЧИСТОТА Для отвода опилок и пыли на станке предусмотрено ДВА аспирационных патрубка. |
 | ПОДАЮЩЕЕ УСТРОЙСТВО OSTERMANN А150 |
 | ПУЛЬТ УПРАВЛЕНИЯ Кнопки включения/выключения, регулировка скорости подачи в диапазоне от 0 до 10 м/мин. |
 | ПРИВОДНАЯ ЧАСТЬ Подача заготовки производится абразивной лентой (высота 150 мм), идеальное скольжение из-за графитовой подложки. |
| | ПРИЖИМ Регулируемый на толщину заготовки и силу прижима. |
 | ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ Привод от двигателя мощностью 1,1 кВт через редуктор. Отдельный блок подключения на станке. |
