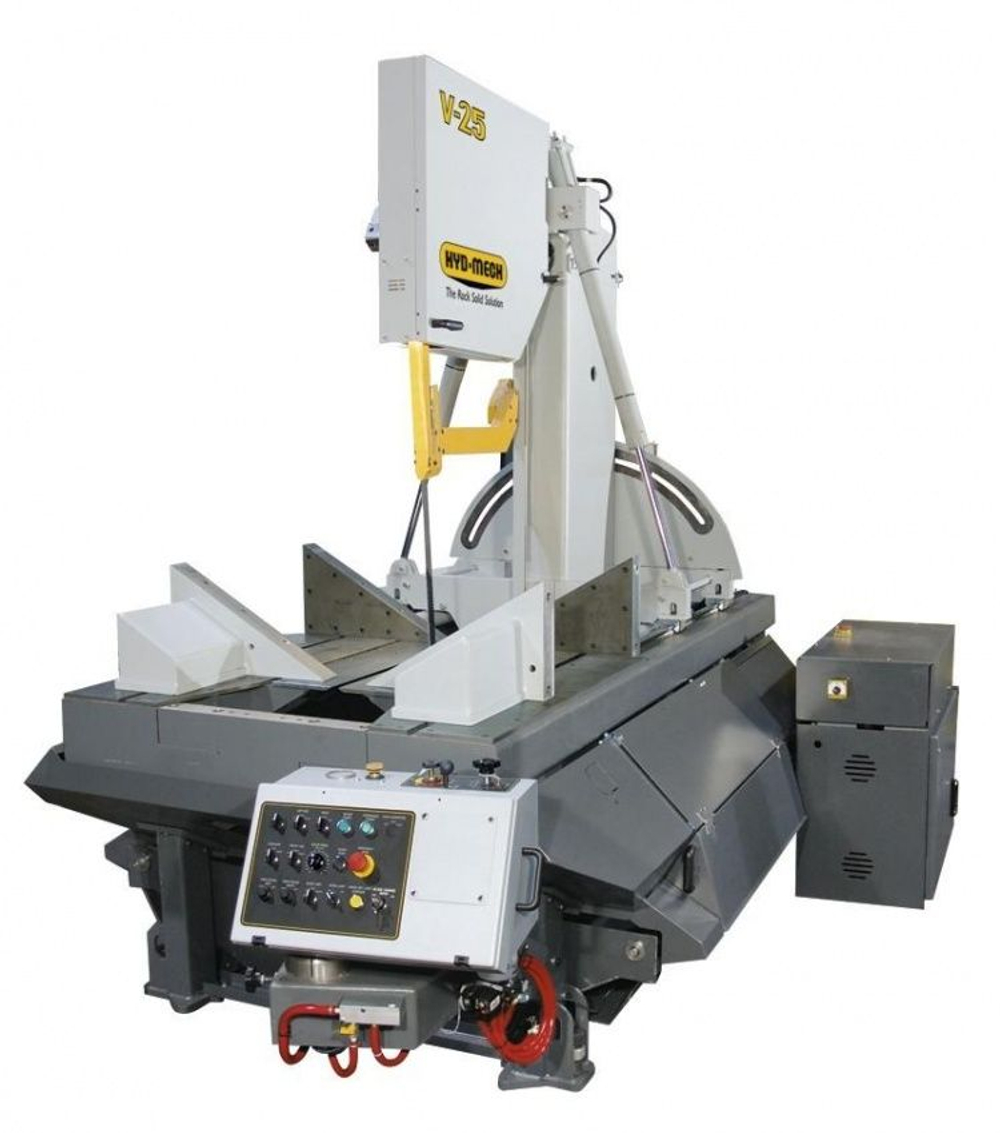

Ленточнопильный отрезной станок Hydmech V-25

Станина - станина спроектирована и изготовлена из стальных компонентов, соединенных электросваркой, что обеспечивает высокую жесткость и устойчивость. Станина оборудована шнеком для удаления стружки и баком для СОЖ вместимостью 144 л. По углам в нижней части станины расположены регулировочные болты. Двигатель с частотным регулированием - на верхний кронштейн полотна установлен высокомощный двигатель на 7,5 кВт с преобразователем переменного тока Mitsubishi, что обеспечивает бесступенчатое регулирование скорости перемещения режущего полотна (23 – 107 м/мин) и, как следствие, эффективную резку различных типов материалов. Шкивы полотна - диаметр приводного шкива составляет 813 мм, а диаметр натяжного – 610 мм. Валы шкивов и редуктора оснащены износостойкими подшипниками. Кронштейн для направляющей - подвижный кронштейн для направляющей с гидравлическим приводом закреплен на колонне станка. Путем перемещения по направляющим качения легко регулируется зазор кронштейна для направляющей. Направляющие полотна - представляют собой сменные твердосплавные вставки, заключенные в два сверхпрочных чугунных кронштейна для направляющей, оснащенные параллельно установленными встроенными входными роликами; обеспечивают точность резки +/- 0,0508 мм на погонный дюйм заготовки, а также отличное гашение вибрации. Приводная щетка для очистки полотна – стальная щетка приводится в движение натяжным шкивом режущего полотна и обеспечивает чистку впадин между зубьями режущего полотна, благодаря чему достигается наилучшая производительность и продлевается срок службы полотна. Пильная рама с наклоном 60 - пильная рама подводит режущее полотно к заготовке под углом 6 градусов, что обеспечивает более эффективную резку и продлевает срок службы полотна. Система натяжения полотна - гидравлическая система натяжения режущего полотна обеспечивает равномерное автоматическое натяжение полотна и его быстрое ослабление при необходимости замены. Рабочее освещение - галогенные рабочие лампы обеспечивают хорошее освещение заготовки/рабочей зоны. Система подачи СОЖ - центробежный насос нагнетает СОЖ из бака и обильно подает ее на верхнюю направляющую полотна. На панели управления доступны органы управления клапанов-регуляторов расхода, которые позволяют легко и безопасно регулировать количество подаваемой СОЖ. Станок оснащен шлангом с пистолетом для промывки станка. Гидравлическая система - давление в гидравлической системе нагнетается насосом с двигателем мощностью 2,2 кВт. Управление тисками, поворотом, подводом и отводом пильной рамы, натяжением режущего полотна и перемещением кронштейна для направляющей осуществляется посредством двух- (2) и трехпозиционных (3) распределителей. Доступ к насосу, двигателю и гидравлическому коллектору с распределителями осуществляется достаточно легко путем открытия дверцы для технического обслуживания гидравлического узла. Органы управления - поворотная панель управления с переключателями и кнопками удобно расположена в передней части станка и позволяет оператору вручную управлять всеми функциями станка. Кнопка аварийного останова также находится на панели управления. Аварийный выключатель при поломке режущего полотна - данный выключатель срабатывает при поломке режущего полотна во время работы станка, в результате чего происходит останов станка. Электрическая система - компоненты электрического управления находятся в электрошкафу в задней части станка слева. Все электрические компоненты и провода промаркированы с целью облегчения поиска и устранения неисправностей.
