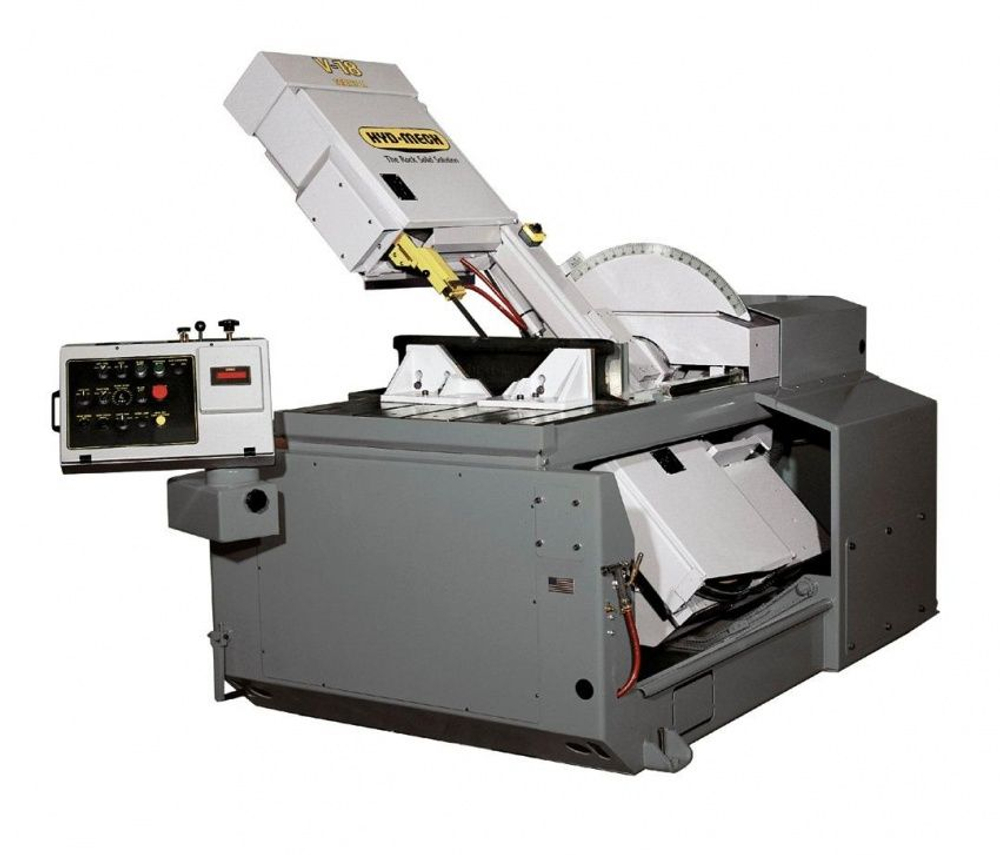

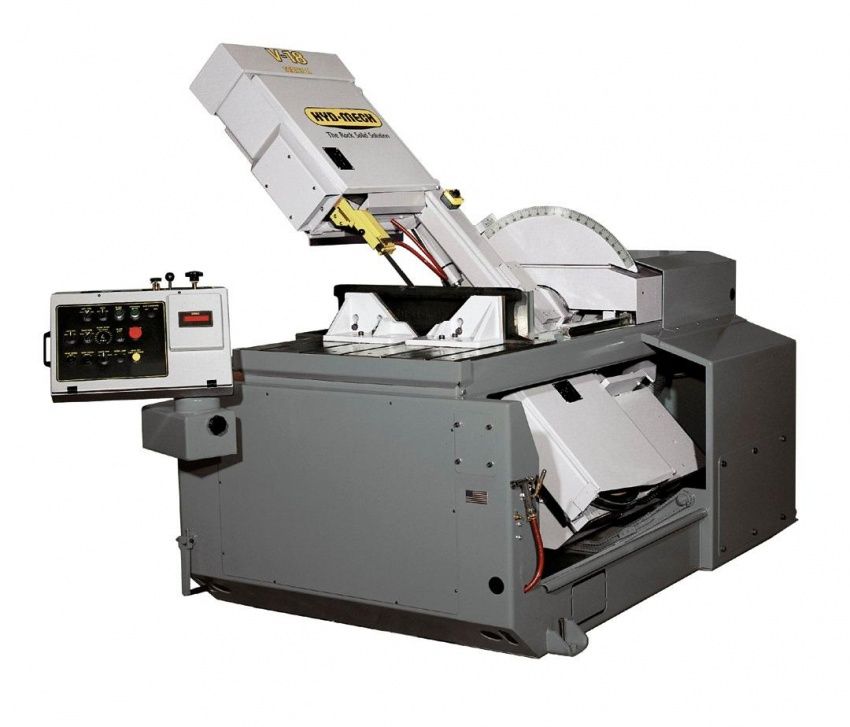

Ленточнопильный отрезной станок Hydmech V18

Станина станка – станина спроектирована и изготовлена из стальных компонентов, соединенных электросваркой, что обеспечивает высокую жесткость и устойчивость. Каретка с пильной рамой перемещается посредством высококачественных направляющих качения и подшипников. В станину встроен бак для СОЖ вместимостью 75 л. По углам станины расположены регулировочные болты. Двигатель мощностью 5,5 кВт - станок оснащен режущим полотном размером 34 мм, которое приводится в движение мощным двухступенчатым редуктором и двигателем мощностью 5,5 кВт с преобразователем переменного тока. Скорость перемещения режущего полотна легко регулируется на панели управления, а широкий диапазон скоростей позволяет обрабатывать различные типы материалов. Шкивы полотна - 483-миллиметровые шкивы изготовлены из высококачественного закалённого чугуна и, наряду с валом редуктора, оснащены износостойкими подшипниками. Направляющие полотна - представляют собой сменные твердосплавные вставки, заключенные в два сверхпрочных чугунных кронштейна для направляющей, обеспечивают точность резки +/- 0,0508 мм на погонный дюйм заготовки, а также отличное гашение вибрации. Гидравлический привод кронштейна для направляющей на стороне натяжного шкива позволяет легко регулировать зазор кронштейна. Приводная щетка для очистки полотна – 76-миллиметровая стальная щетка приводится в движение шкивом режущего полотна и обеспечивает чистку впадин между зубьями режущего полотна, благодаря чему достигается наилучшая производительность и продлевается срок службы полотна. Система натяжения полотна – гидравлическая система натяжения режущего полотна обеспечивает равномерное автоматическое натяжение полотна и его быстрое ослабление при необходимости замены. Система подачи СОЖ – СОЖ нагнетается центробежным насосом, погруженным в бак для СОЖ вместимостью 75 л, и обильно подается через направляющие сопла с твердосплавным покрытием. Также имеются краны для регулировки количества подаваемой СОЖ. Станок также оснащен шлангом с пистолетом для промывки станка и деталей. Гидравлическая система – давление в гидравлической системе нагнетается насосом с двигателем мощностью 1,5 кВт. За счет усилия, возникающего при подаче под давлением гидравлической жидкости, поток которой распределяется с помощью трехпозиционных распределителей, осуществляются такие операции как: управление тисками, поворот пильной рамы, подвод/отвод пильной рамы, регулировка натяжения режущего полотна, а также перемещение кронштейна для направляющей. Доступ к насосу, двигателю и гидравлическому коллектору с распределителями осуществляется достаточно легко путем открытия дверцы для технического обслуживания гидравлического узла, что позволяет максимально сократить длительность простоя. Система прямой вертикальной подачи вниз, разработанная компанией Hyd-Mech позволяет легко регулировать усилие резания и скорость подачи пильной рамы. Электрическая система – компоненты электрического управления находятся в электрошкафу, расположенном в задней части станка. Переключатели ручного управления удобно расположены на поворотной панели управления, расположенной в передней части станка. Все электрические компоненты и провода аккуратно распределены и промаркированы с целью облегчения поиска и устранения неисправностей. Органы управления – поворотная панель управления с переключателями и кнопками удобно расположена в передней части станка и позволяет оператору вручную управлять всеми функциями станка, включая функцию аварийного останова. Привод полотна – Управление двигателем привода режущего полотна осуществляется посредством преобразователя переменного тока производства компании Mitsubishi. Благодаря такой системе обеспечивается плавная работа привода и бесступенчатое регулирование скорости перемещения полотна от 20 до 117 м/мин. Аварийный выключатель при поломке режущего полотна – данный выключатель срабатывает при поломке режущего полотна во время работы станка, в результате чего происходит останов станка. Регулятор усилия зажима тисков – позволяет регулировать усилие зажима обоих тисков. Регулятор усилия зажима рекомендуется использовать при резке тонких труб, а также для других заготовок из легковесного материала, при обработке которых стандартное усилие зажима тисков может деформировать заготовку. Удлинённая пильная рама – имеет длину, на 279 миллиметров превышающую длину стандартной пильной рамы. Пильная рама с фиксированным наклоном 6? - рекомендуется для резки балок больших размеров, конструкционных деталей и одновременной резки нескольких труб квадратного сечения. Данная рама позволяет расположить режущее полотно под углом 6?, что увеличивает производительность обработки и срок службы полотна. Цифровой индикатор угла резки – устройство цифровой индикации на панели управления отображает угол положения пильной рамы.
