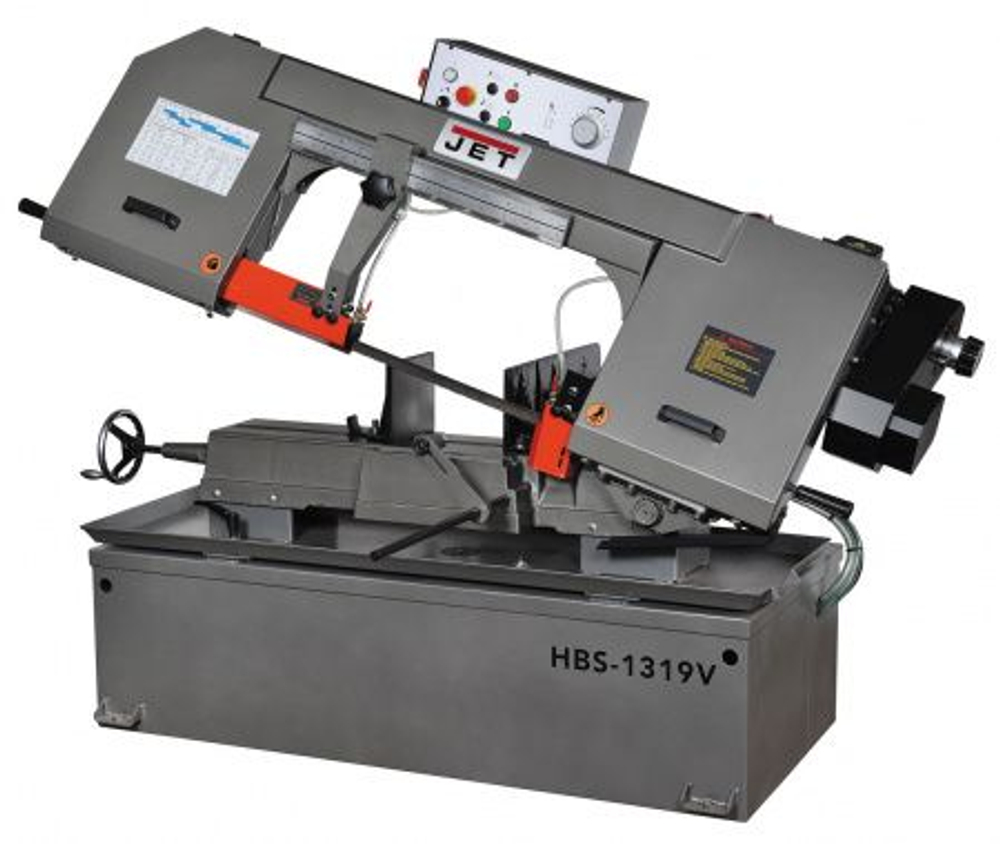

Ленточнопильный станок HBS-1319V представляет собой традиционную модель промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию американского типа. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 330 мм. Под углом в 45 0 станок способен осуществлять распил заготовок диаметром 305 мм. Особенность конструкции станка HBS-1319V заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 127х483 мм.

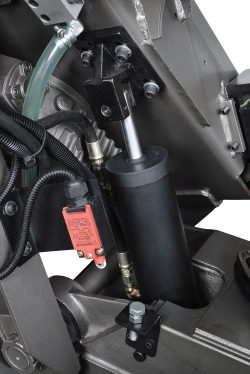

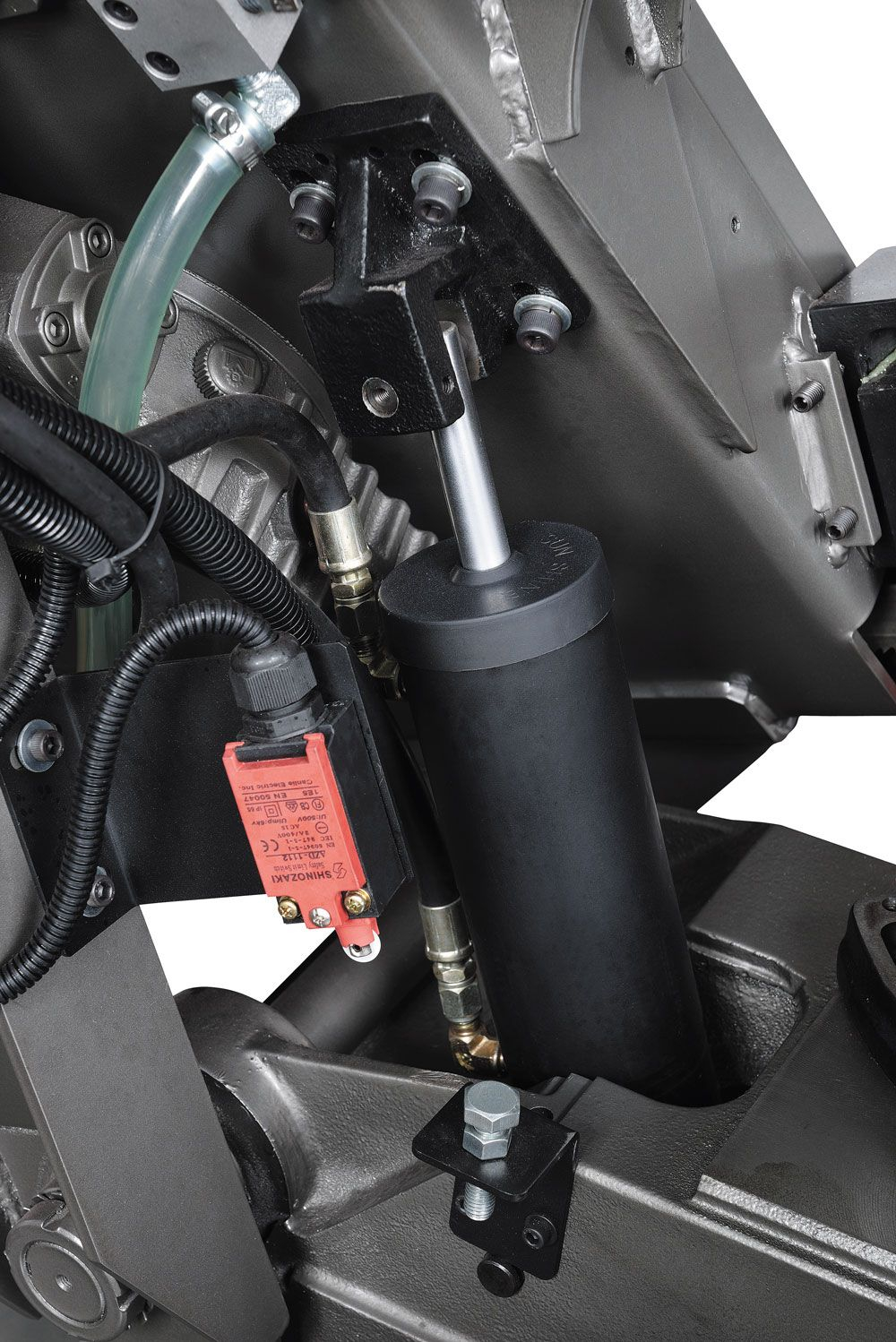

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.
Моторная группа состоит из мощного электродвигателя - 2,2 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах.
Плавная регулировка скорости движения полотна вариатором в пределах от 30 до 105 м/мин позволяет подобрать нужный режим пиления для практически любого материала и получить самое высокое качество и максимальную производительность.
Модель HBS-1319V имеет управляемые направляющие, позволяющие осуществить регулировку прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие блоки осуществляют позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Максимальная стойкость ленточного полотна обеспечивается подачей СОЖ в зону резания.
Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 450 кг.
ОСОБЕННОСТИ:
- Конструкция американского типа с поворотными губками тисков
- Промышленная ленточная пила для серийного производства с максимальной загрузкой
- Наличие системы гидроразгрузки с плавной регулировкой скорости опускания пильной рамы на пульте управления для оптимального режима резания
- Плавная регулировка скорости движения полотна вариатором позволяет подобрать нужный режим пиления и повысить качество производимой детали.
- Пиление заготовок под разными углами осуществляется за счет поворота губок тисков в диапазоне от 0° до 45°. С задней стороны тисков располагается легко читаемая шкала для выставления на необходимый угол
- Регулируемая направляющая с удобной линейкой, блоками подшипников и твердосплавными сухарями для стабильной перпендикулярной резки
- заготовок различного сечения
- Автоматическое отключение после окончания сквозного распила с помощью конечного выключателя
- Удобный пульт управления размещен на консоли

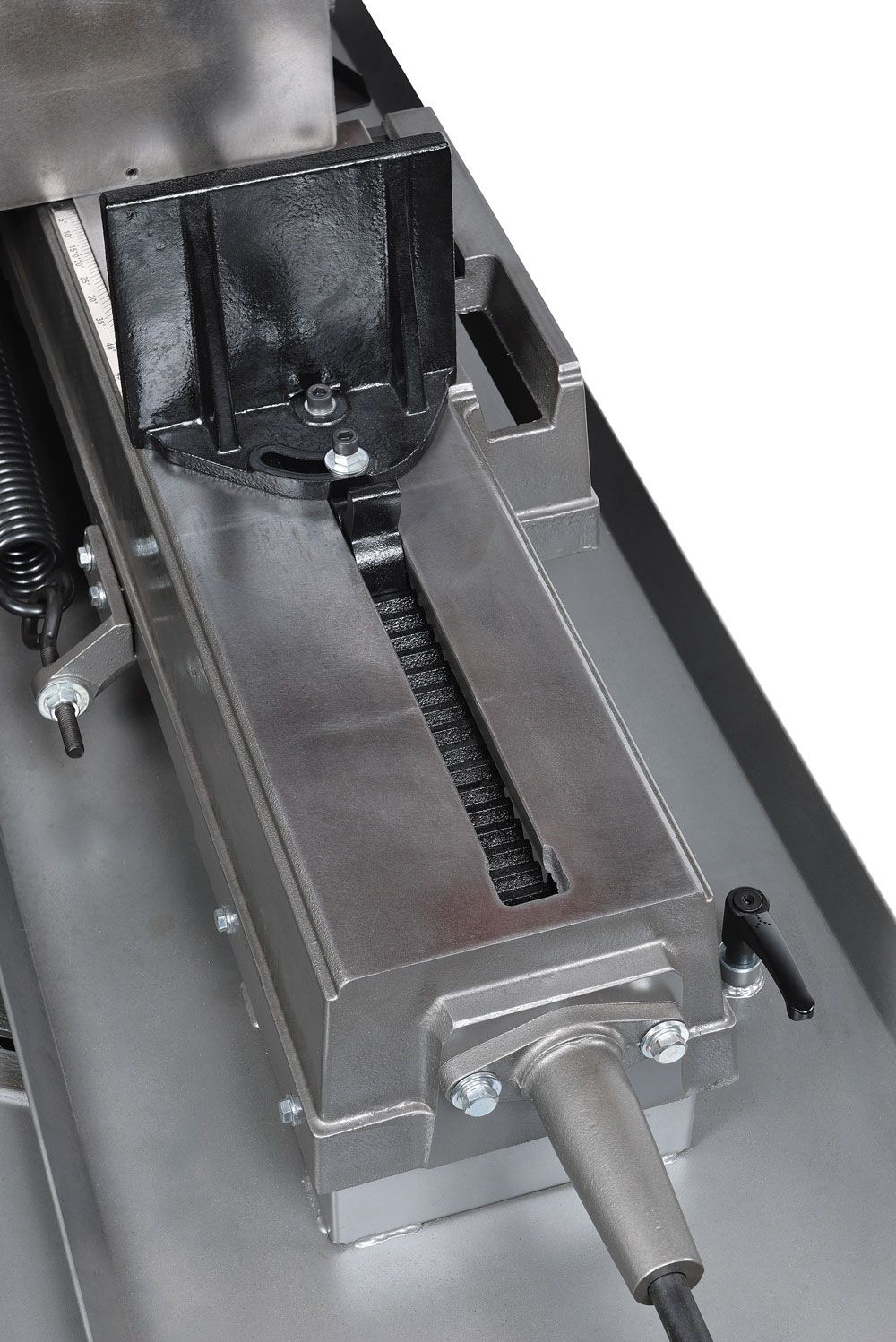

- Чугунные тиски с большими и мощными поворотными губками надежно фиксируют и не повреждают заготовку
- Быстро переставляемая губка тисков для перенастройки на заготовку с другими размерами
- Регулируемый концевой упор позволяет быстро выставить заготовку на необходимую длину пиления для получения партии деталей одинаковой длины
- Система подачи СОЖ – 2х-точечная, через направляющие блоки
- Кордщетка для очистки ленточного полотна от стружки
- Датчики пассивной безопасности не позволят включить станок при открытом кожухе
